1.背景及概述

Binlog（二进制日志）记录了数据的更改操作，具有极为重要的作用，可用于数据恢复、数据复制和审计。然而，当用户在使用MySQL时，如果写入业务量过大，可能会导致磁盘空间和网络带宽的过度使用。 为了应对这一情况，MySQL 8.0.20版本推出了基于zstd压缩算法的binlog压缩功能。 本文将从源码角度对binlog压缩功能进行浅析，帮助读者了解其使用方式。同时，通过测试结果展示该功能的效果和性能影响，体现binlog压缩功能为用户带来了较好的应用价值。

2.原理浅析

MySQL 8.0.20版本增加的binlog日志事务压缩功能，通过使用zstd算法对事务信息进行压缩，然后再写入binlog文件。压缩事务由Transaction_payload_log_event对象处理，该对象继承自Transaction_payload_event和Log_event。压缩后的事务内容保存在Transaction_payload_event中，核心成员如下所示。

class Transaction_payload_event : public Binary_log_event {
  protected:
  //event所包含的数据信息
  const char *m_payload{nullptr};

  //压缩后的数据信息大小
  uint64_t m_payload_size{0};

  //压缩方式，定义见后，当前仅包含代表非压缩的NONE和ZSTD方式
  transaction::compression::type m_compression_type{
      transaction::compression::type::NONE};

  //压缩前的数据信息大小
  uint64_t m_uncompressed_size{0};
  ......
}

//定义压缩方式
enum type {
  /* ZSTD compression. */
  ZSTD = 0,

  /* No compression. */
  NONE = 255,
};

压缩binlog的时机为写入缓存并提交事务时，通过调用this->compress(thd)来完成压缩动作，相关调用堆栈及函数如下所示。

调用堆栈：
#0  in binlog_cache_data::finalize
#1  in MYSQL_BIN_LOG::commit
#2  in ha_commit_trans
#3  in trans_commit
#4  in mysql_execute_command
#5  in dispatch_sql_command
#6  in dispatch_command
#7  in do_command

int binlog_cache_data::finalize(THD *thd, Log_event *end_event) {
 ……
    if (int error = flush_pending_event(thd)) return error;
    if (int error = write_event(end_event)) return error;
    if (int error = this->compress(thd)) return error;
    ……
}

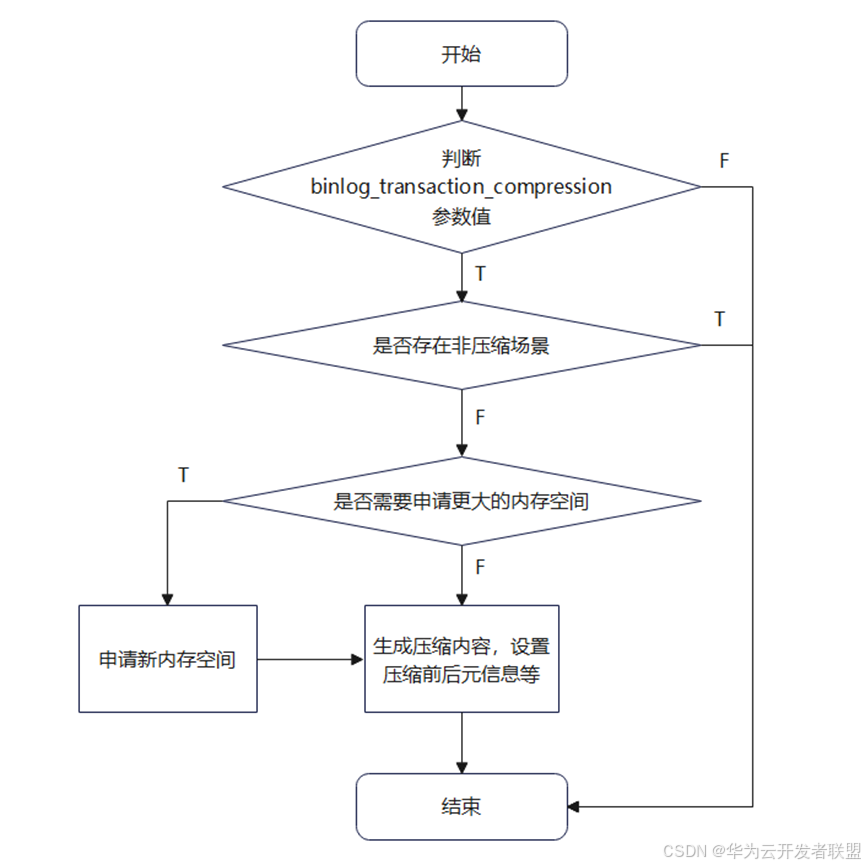

binlog压缩处理函数即为binlog_cache_data::compress，其流程图如下。

标题图1 binlog压缩处理流程图






该函数首先会判断binlog_transaction_compression参数对应的变量，如果为true，则继续进行压缩处理。之后，函数会判断是否存在Incident events、非事务性更改等情况，若存在，则不能进行压缩。通过这些场景校验后，函数获取压缩器，并根据需要申请更大的新内存空间。随后，基于cache（缓存）中压缩的内容生成Transaction_payload_log_event，并设置压缩前后的相关元信息，函数的主要流程如下所示。



bool binlog_cache_data::compress(THD *thd) {
  ...
 // binlog_transaction_compression参数值判断
    if (thd->variables.binlog_trx_compression == false) goto end;
...
//校验是否存在非压缩场景
 if (has_incident()) goto end;
 if (thd->get_transaction()->has_modified_non_trans_table(
          Transaction_ctx::STMT) ||
      thd->get_transaction()->has_modified_non_trans_table(
          Transaction_ctx::SESSION))
  goto end;
 if (may_have_sbr_stmts()) goto end;
...
    //获取压缩器，并检查是否需要申请更大内存空间
    if ((compressor = cctx.get_compressor(thd)) == nullptr) goto end;
 ...
    Transaction_payload_log_event tple{thd};
    ctype = compressor->compression_type_code();
    compressor->open();
    stream.set_compressor(compressor);
    //将cache中的数据拷贝压缩
    if ((error = m_cache.copy_to(&stream))) goto compression_end;
    compressor->close();

    //基于压缩后的数据生成Transaction_payload_log_event的内容
    std::tie(buffer, size, std::ignore) = compressor->get_buffer();
    tple.set_payload((const char *)buffer);
    //设置压缩后数据的大小
    tple.set_payload_size(size);
    //设置压缩方式
    tple.set_compression_type(ctype);
    //设置压缩前的数据大小
    tple.set_uncompressed_size(uncompressed_size);
    //将event写入cache中
    error = write_event(&tple);
//释放新申请buffer空间，压缩器中重置为旧buffer空间
if (old_buffer) {
 std::tie(buffer, std::ignore, std::ignore) = compressor->get_buffer();
 compressor->set_buffer(old_buffer, old_capacity);
 free(buffer);
}
}




备机接收到Transaction_payload_log_event后，会将其写入RelayLog中，并由worker或者applier线程负责解析回放binlog中的各个log event（日志事件），核心处理逻辑如下所示。



int Transaction_payload_log_event::do_apply_event(Relay_log_info const *rli) {
  ...
  //依次解压缩并处理事务中包含的各个log event
  for (auto ptr : it) {
    ...
    if ((res = apply_payload_event(rli, (const uchar *)ptr))) break;
    ...
  }
...
}

bool Transaction_payload_log_event::apply_payload_event(
    Relay_log_info const *rli, const uchar *event_buf) {
   ...
  if (binlog_event_deserialize(ptr, event_len, &fdle, true, &ev)) {
    res = true;
    goto end;
  }
  ...
  if (is_mts_worker(thd)) {
      ...
 //并行方式，由worker线程回放
      res = ev->do_apply_event_worker(worker);
  } else {
      ...
 //非并行方式，由applier线程回放
      res = ev->apply_event(coord);
  }
  ...
}

此外，利用mysqlbinlog工具解析带有压缩事务的binlog文件时，相关调用路径也类似回放时，需要依次遍历解析并打印压缩事务中的各个log event。


void Transaction_payload_log_event::print(FILE *,
                                          PRINT_EVENT_INFO *info) const {
   ...
 //打印压缩事务的起始格式
   if (!info->short_form) {
    std::ostringstream oss;
    oss << "\tTransaction_Payload\t" << to_string() << std::endl;
    oss << "# Start of compressed events!" << std::endl;
    print_header(head, info, false);
    my_b_printf(head, "%s", oss.str().c_str());
   }

  //遍历并依次打印事务中各个log event
  binary_log::transaction::compression::Iterable_buffer it(
      m_payload, m_payload_size, m_uncompressed_size, m_compression_type);
  for (auto ptr : it) {
      ...
      if (binlog_event_deserialize((const unsigned char *)buffer, event_len,
                                 &glob_description_event, true, &ev))
      ...
      process_event(info, ev, header()->log_pos, "", true);
  }
  ...
 //打印压缩事务的结束格式
  if (!info->short_form) my_b_printf(head, "# End of compressed events!\n");
  ...
}

3.使用方式 & 效果性能验证

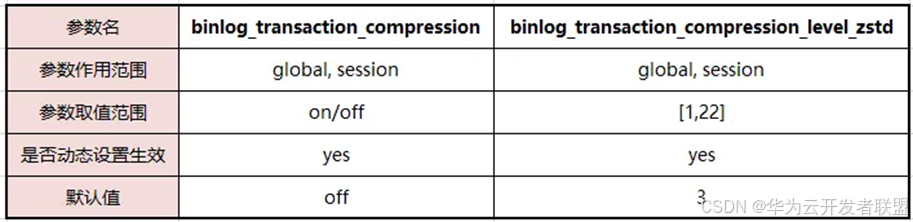

binlog压缩相关控制变量具体描述见表1。

表1 binlog压缩相关参数说明

同时，可通过如下所示的show variables命令查看当前参数值，通过set命令进行参数值的更新。


mysql> show global variables like '%binlog_transaction_compression%';
+-------------------------------------------+-------+
| Variable_name | Value |
+-------------------------------------------+-------+
| binlog_transaction_compression | OFF |
| binlog_transaction_compression_level_zstd | 3 |
+-------------------------------------------+-------+
2 rows in set (0.02 sec)

//开启binlog压缩
mysql> set global binlog_transaction_compression = on;
Query OK, 0 rows affected (0.00 sec)

//根据需要，调整zstd压缩等级
mysql> set global binlog_transaction_compression_level_zstd = 7;
Query OK, 0 rows affected (0.00 sec)

压缩比验证：

 创建8U32G的实例，使用sysbench导入250张表，每张表包含25000行数据。开启32个压测线程，在混合读写模型（oltp_read_write）下多次开启压缩/非开启压缩，进行长达60s的压测，对比压测结束后binlog文件大小。

结果显示，压缩比（压缩前/压缩后）约为2，binlog压缩功能表现出较明显的压缩效果。


binlog_transaction_compression_level_zstd = 3
未开启压缩binlog文件大小，1.84 GB
开启压缩后binlog文件大小，0.89 GB

性能验证：

 创建8U32G的实例，使用sysbench导入250张表，每张表包含25000行数据。开启32个压测线程，设置压缩级别binlog_transaction_compression_level_zstd为3，在混合读写模型（oltp_read_write）下多次开启压缩/非开启压缩，完成压测后取平均值数据。 结果显示，基于上述场景，压缩后相对于压缩前性能劣化约3%。

4.总结

基于zstd压缩算法的binlog压缩功能，以较小的性能劣化，实现了存储开销减半，并节省了网络带宽。该功能在绝大多数实际使用场景中表现出较好的应用效果。

参考资料

[1] https://dev.mysql.com/doc/relnotes/mysql/8.0/en/news-8-0-20.html

[2] MySQL binlog 压缩功能对性能的影响，https://blog.csdn.net/weixin_39629075/article/details/113557347

[3] 在降本增效背景下谈MySQL压缩功能，https://zhuanlan.zhihu.com/p/629972777
