前期准备

软件

• VMware Fusion软件
• UltralEdit或 Visual Studio Code或Sublime Text等文本编辑软件。
• Windows镜像
• Windbg等调试所需软件 ### 环境
• 在虚拟机里面安装XP等Windows系统镜像。（安装教程不赘述）
• 使用VMware的克隆功能 或 链接克隆功能 或 再次安装另一个Windows系统。
• 在主虚拟机（用来调试另一台虚拟机）里面安装Windbg等调试所需软件。（本教程只需Windbg）

调试虚拟机

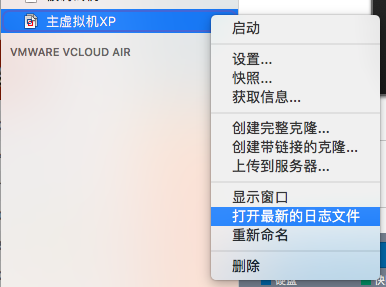

1. 打开虚拟机，在虚拟机资源库里面找到被调试虚拟机，右键选择在Finder中显示，会出现.vmx配置文件。


   • 如果打开后是一整个虚拟机文件，则右键-显示包内容就可以看到.vmx配置文件了。


2. 右键VMX文件，打开方式选择UltralEdit等文本编辑软件。

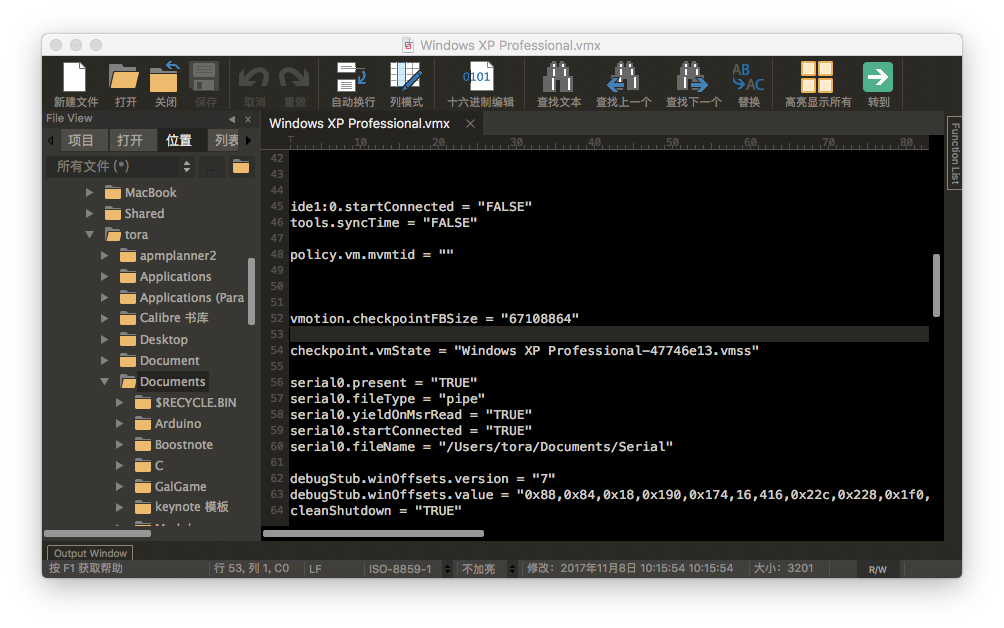

3. 在里面找到checkpoint.vmState = ""这一行（也有可能不需要在此行）。在下面添加：

   serial0.present = "TRUE"
   serial0.fileType = "pipe"
   serial0.yieldOnMsrRead = "TRUE"
   serial0.startConnected = "TRUE"
   serial0.fileName = "/Users/tora/Documents/Serial"


4. 其中serial0.fileName = "/Users/tora/Documents/Serial"后面双引号里面的路径可以自己定义，这是定义用来存放串口之间通讯的文件的位置。

   • 要注意代码里面的双引号必须是英文标点，不然打开虚拟机会报错。

5. 再次在虚拟机资源库里面找到主虚拟机，做相同的操作，不过添加的代码变成：

   serial1.present = "TRUE"
   serial1.yieldOnMsrRead = "TRUE"
   serial1.fileType = "pipe"
   serial1.fileName = "/Users/tora/Documents/Serial"
   serial1.pipe.endPoint = "client"


6. 其中serial1.fileName = "/Users/tora/Documents/Serial"双引号里面的路径必须和被调试虚拟机一样。

7. 代码里面serial后面的数字，0 代表是COM1 ,1代表COM2 以此类推。因此，配置Windbg时，记得选择COM2口作为调试端口。

配置系统

1. 启动被调试虚拟机，在选择系统处移动一下光标，不要回车，然后放着不动。


   • 这一步很重要，必须被调试虚拟机要占用着pipe管道。

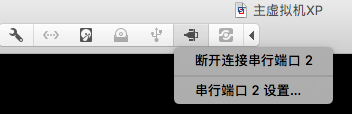

   • 这里可以看到虚拟机上方工具栏已经显示有串口了。
   •

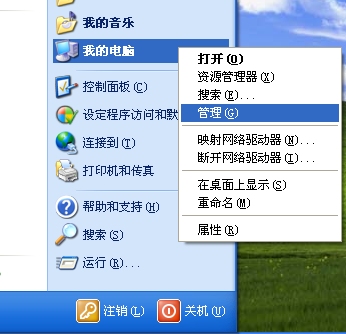

2. 启动主虚拟机，点击开始-我的电脑右键-管理

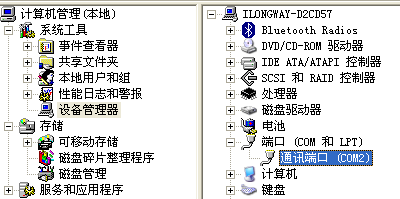

3. 打开计算机管理，点击左侧系统工具-设备管理器，右侧双击端口（COM和LPT），可以看到连接到虚拟机的串口号。演示里面是COM2。


4. 打开自行安装的Windbg，依次点击 File-Kernel Debug，在打开的COM选项卡里面，Baud Rate填写115200，在Port里面填写COM2，然后确定。

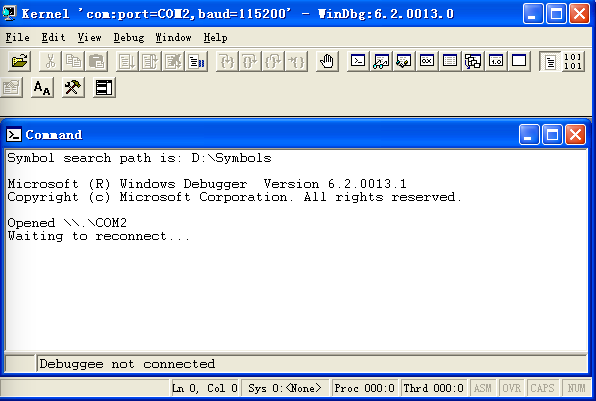

5. 再次确定，会出现一个控制台，显示Waiting to reconnect...

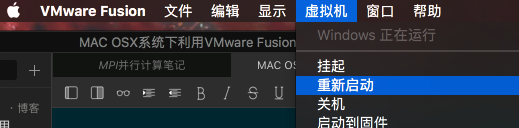

6. 选择被调试虚拟机，在上面的标签栏-虚拟机里面选择重启虚拟机。

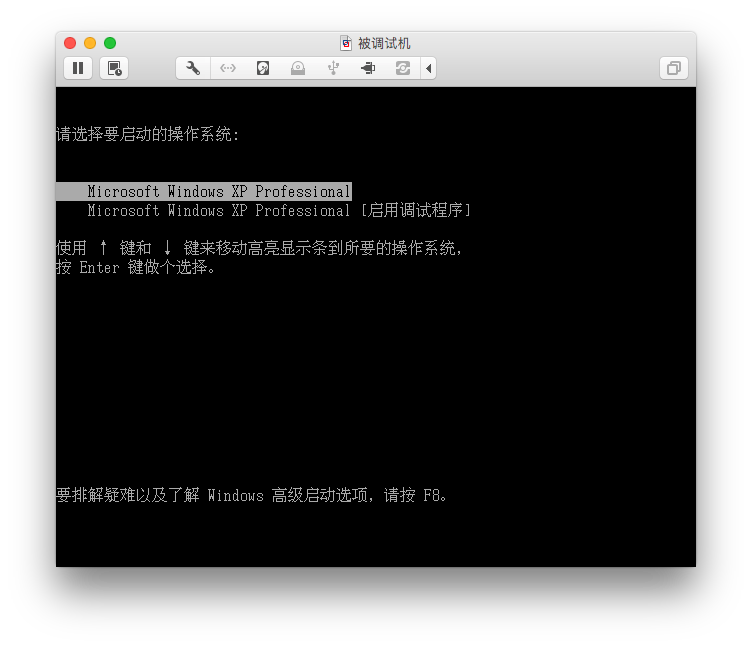

7. 在被调试虚拟机里面选择系统时，选择带有[启用调试程序]标签的系统。

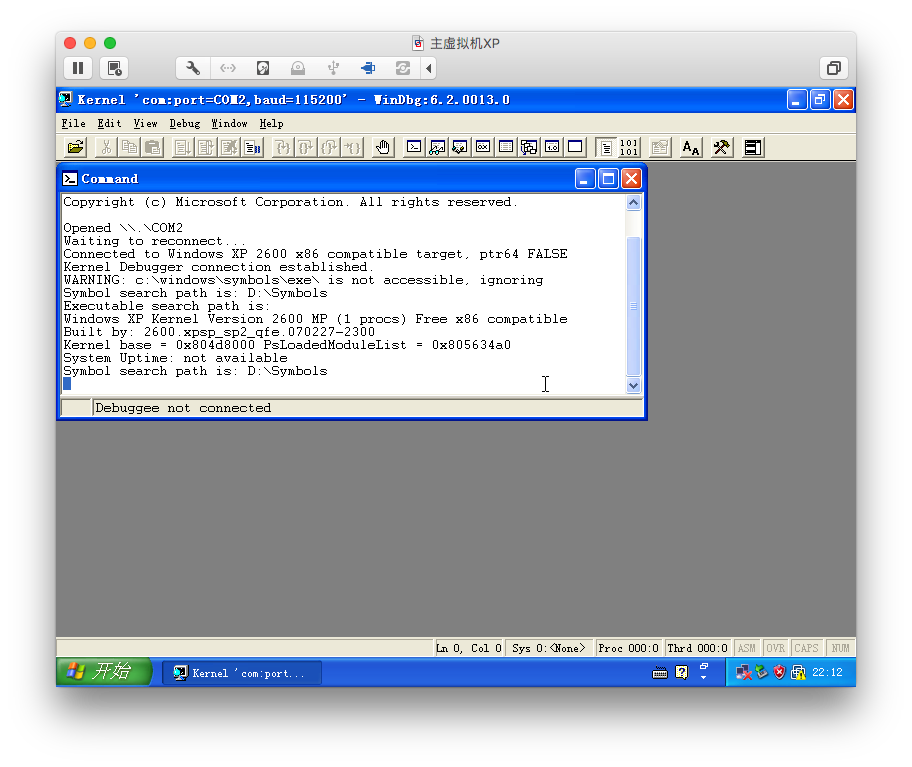

8. 可以看到，主虚拟机里面Windbg的控制台刷新出被调试虚拟机的内核信息。


9. 这种方式每次调试都要重启目标机，没有在windows上随时都可以用windbg连接目标机那么方便。

参考

MAC 系统下使用vmwarefusion 双虚拟机调试windows驱动
