本实用新型涉及手写板技术领域，具体为一种液晶光能手写板。

背景技术：

手写板也被称为数码绘图板，是一种采用高科技液晶技术，依靠压力感应来显示文字、图案和图形，通过按压来回划动完成书写的一种电子设备，它的使用方式是以专用的电磁笔在数码板表面的工作区上书写，手写板一般是使用一只专门的笔，或者手指在特定的区域内书写文字，手写板通过各种方法将笔或者手指走过的轨迹记录下来，然后识别为文字。

但是现有技术存在以下的不足：

1、现有手写板在书写时，无结构固定结构，造成书写的不便，且手写板柔性较差，易损坏；

2、现有手写板在进行手写膜与电路板的连接时，需对手写板外部的安装框架进行拆解，造成使用的不便。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种液晶光能手写板，解决了现有技术中存在现有手写板柔性较差，易损坏，且书写和手写膜的连接不便的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种液晶光能手写板，包括安装框架，所述安装框架后端中部开设有凹槽，所述凹槽内顶端中段通过铰接轴活动连接有伸缩杆，所述伸缩杆底端安装有支板，所述安装框架内中部固定连接有电路板，所述安装框架内侧之间设置有手写膜，所述手写膜外部设置有透明聚酰亚胺薄膜，且透明聚酰亚胺薄膜表面均与涂覆有钢化层，所述手写膜底部前、后端固定连接有接线管，所述接线管内部设置有正电极和负电极，且正电极设置于负电极左侧，所述接线管两侧下部固定连接有绝缘套管，所述绝缘套管内中部通过伸缩弹簧连接有绝缘按钮，且绝缘按钮延伸出绝缘套管内部，所述安装框架内侧底端中央位置开设有通口，所述通口与接线管相对设置，且通口内中部设置有导电管。

优选的，所述安装框架正表面下部中央位置镶嵌有电源开关，且安装框架底端通过卡板卡接有手写笔。

优选的，所述手写膜包括聚酯导电底薄膜、液晶层和聚酯导电前薄膜，且聚酯导电底薄膜设置于聚酯导电前薄膜左侧，液晶层设置于聚酯导电底薄膜和聚酯导电前薄膜之间。

优选的，所述接线管通过底端两侧设置的卡块与导电管两侧下部设置的卡槽连接，且导电管套接于接线管内部。

优选的，所述安装框架底端中央位置设置有电源接口，且电源接口与电路板之间电性连接。

优选的，所述绝缘按钮与滑轨内侧滑动连接的滑块卡接连接，且滑轨安装于通口内部两侧。

(三)有益效果

本实用新型提供了一种液晶光能手写板，具备以下有益效果：

(1)本实用新型通过设置支板、伸缩杆、透明聚酰亚胺薄膜、聚酯导电底薄膜和聚酯导电前薄膜，具有便于书写，实现手写板柔性性能的效果，解决了现有手写板在书写时，无结构固定结构，造成书写的不便，且手写板柔性较差，易损坏的问题，在安装框架后端凹槽内顶中部通过铰接轴连接有伸缩杆，利用伸缩杆底端的支板进行对手写板书写时的支撑，手写膜包括聚酯导电底薄膜、液晶层和聚酯导电前薄膜，且在手写膜表面设置有透明聚酰亚胺薄膜，聚酯导电底薄膜、聚酯导电前薄膜和透明聚酰亚胺薄膜自身具有良好的柔性，使得手写膜具有柔性，促使手写膜在受到外界硬性压力时，对外界的压力进行缓冲。

(2)本实用新型通过设置接线管、通口和导电管，具有便于对正电极、负电极和电路板进行电线连接的效果，解决了手写膜的正电极、负电极与电路板连接不便的问题，正电极和负电极设置于接线管内中部，按压绝缘按钮，在伸缩弹簧自身的伸缩性下，绝缘按钮进入绝缘套管内部，绝缘按钮与滑块卡接连接，对接线管施加向下的力，滑块在滑轨外端进行垂直向下的移动，使得接线管对通口内中部的导电管进行套接作用，使得接线管内中部的正电极和负电极与电路板上端的导电管电性连接，并利用接线管底端两侧的卡块与导电管两侧下部的卡槽连接，对接线管和导电管连接后的结构进行固定。

附图说明

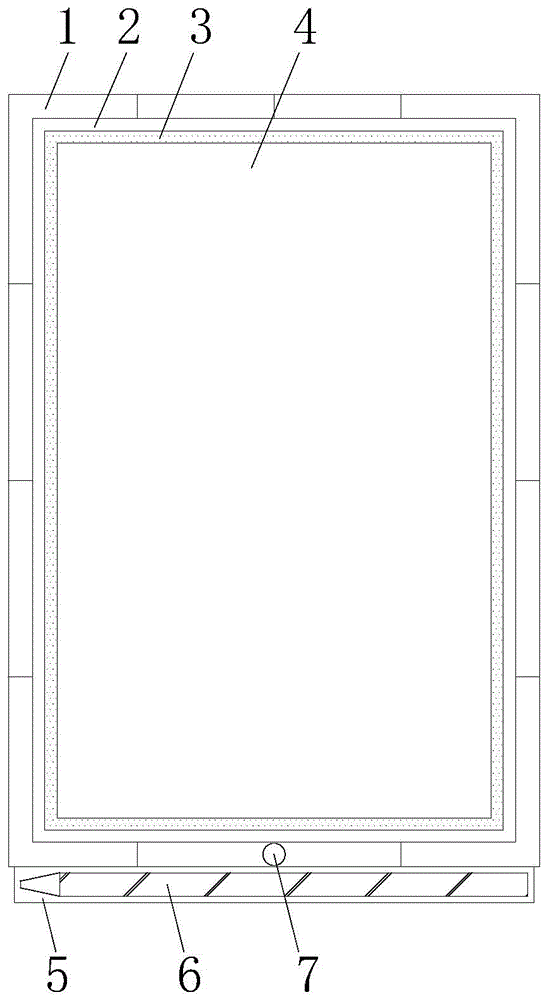

图1为本实用新型外部示意图；

图2为本实用新型内部侧视示意图；

图3为本实用新型内部正视示意图；

图4为本实用新型通口内部示意图。

图中附图标记为：1、安装框架；2、钢化层；3、透明聚酰亚胺薄膜；4、手写膜；5、卡板；6、手写笔；7、电源开关；8、聚酯导电底薄膜；9、液晶层；10、聚酯导电前薄膜；11、接线管；12、正电极；13、负电极；14、电路板；15、铰接轴；16、凹槽；17、伸缩杆；18、支板；19、电源接口；20、通口；21、绝缘套管；22、伸缩弹簧；23、滑块；24、导电管；25、绝缘按钮；26、滑轨；27、卡槽；28、卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种液晶光能手写板，包括安装框架1，安装框架1后端中部开设有凹槽16，安装框架1正表面下部中央位置镶嵌有电源开关7，且安装框架1底端通过卡板5卡接有手写笔6，凹槽16内顶端中段通过铰接轴15活动连接有伸缩杆17，伸缩杆17底端安装有支板18，安装框架1内中部固定连接有电路板14，安装框架1底端中央位置设置有电源接口19，且电源接口19与电路板14之间电性连接，安装框架1内侧之间设置有手写膜4，手写膜4包括聚酯导电底薄膜8、液晶层9和聚酯导电前薄膜10，且聚酯导电底薄膜8设置于聚酯导电前薄膜10左侧，液晶层9设置于聚酯导电底薄膜8和聚酯导电前薄膜10之间，在安装框架1后端凹槽16内顶中部通过铰接轴15连接有伸缩杆17，利用伸缩杆17底端的支板18进行对手写板书写时的支撑，手写膜4包括聚酯导电底薄膜8、液晶层9和聚酯导电前薄膜10，且在手写膜4表面设置有透明聚酰亚胺薄膜3，聚酯导电底薄膜8、聚酯导电前薄膜10和透明聚酰亚胺薄膜3自身具有良好的柔性，使得手写膜4具有柔性，促使手写膜4在受到外界硬性压力时，对外界的压力进行缓冲，手写膜4外部设置有透明聚酰亚胺薄膜3，且透明聚酰亚胺薄膜3表面均与涂覆有钢化层2，手写膜4底部前、后端固定连接有接线管11，接线管11内部设置有正电极12和负电极13，且正电极12设置于负电极13左侧，接线管11两侧下部固定连接有绝缘套管21，绝缘套管21内中部通过伸缩弹簧22连接有绝缘按钮25，且绝缘按钮25延伸出绝缘套管21内部，绝缘按钮25与滑轨26内侧滑动连接的滑块23卡接连接，且滑轨26安装于通口20内部两侧，安装框架1内侧底端中央位置开设有通口20，通口20与接线管11相对设置，且通口20内中部设置有导电管24，接线管11通过底端两侧设置的卡块28与导电管24两侧下部设置的卡槽27连接，且导电管24套接于接线管11内部，正电极12和负电极13设置于接线管11内中部，按压绝缘按钮25，在伸缩弹簧22自身的伸缩性下，绝缘按钮25进入绝缘套管21内部，绝缘按钮25与滑块23卡接连接，对接线管11施加向下的力，滑块23在滑轨26外端进行垂直向下的移动，使得接线管11对通口20内中部的导电管24进行套接作用，使得接线管11内中部的正电极12和负电极13与电路板14上端的导电管24电性连接，并利用接线管11底端两侧的卡块28与导电管24两侧下部的卡槽27连接，对接线管11和导电管24连接后的结构进行固定。

工作原理：使用时，通过电源接口19对手写板进行电力的供应，带手写板充电完毕后，按压电源开关7，对手写板进行打开作用，在安装框架1底端卡板5的内侧卡接有手写笔6，利用手写笔6进行在手写板上的书写，在使用的过程中，在安装框架1后端凹槽16内顶中部通过铰接轴15连接有伸缩杆17，利用伸缩杆17底端的支板18进行对手写板书写时的支撑，手写膜4包括聚酯导电底薄膜8、液晶层9和聚酯导电前薄膜10，且在手写膜4表面设置有透明聚酰亚胺薄膜3，聚酯导电底薄膜8、聚酯导电前薄膜10和透明聚酰亚胺薄膜3自身具有良好的柔性，使得手写膜4具有柔性，促使手写膜4在受到外界硬性压力时，对外界的压力进行缓冲，避免手写板与外界进行硬性接触，造成手写板的损坏，且在透明聚酰亚胺薄膜3表面均匀涂覆有钢化层2，进行对手写膜4的防护，同时，正电极12和负电极13设置于接线管11内中部，按压绝缘按钮25，在伸缩弹簧22自身的伸缩性下，绝缘按钮25进入绝缘套管21内部，绝缘按钮25与滑块23卡接连接，对接线管11施加向下的力，滑块23在滑轨26外端进行垂直向下的移动，使得接线管11对通口20内中部的导电管24进行套接作用，使得接线管11内中部的正电极12和负电极13与电路板14上端的导电管24电性连接，并利用接线管11底端两侧的卡块28与导电管24两侧下部的卡槽27连接，对接线管11和导电管24连接后的结构进行固定。

综上可得，本实用新型通过设置透明聚酰亚胺薄膜3、聚酯导电底薄膜8、聚酯导电前薄膜10、钢化层2、支板18、接线管11和导电管24结构，解决了现有技术中存在现有手写板柔性较差，易损坏，且书写和手写膜的连接不便的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
