实时迁移简介
Xen提供了一种强大的功能，它就是动态迁移法。它能让Domain U在运行期间，以最小的服务中断为代价，迁移到另外的 Xen服务器上。
使用Xen动态迁移的主要优点列举如下：

Xen的动态迁移随同诸如 heartbeat 之类的高可用性解决方案一起使用，可以保证所有关键商业服务不会出现中断。
它使我们能够以“治未病”方式来维护寄放虚拟机的物理服务器；可以监视服务器，然后通过转移系统来即时解决潜在的和可疑的问题。
它使得在多个服务器之间实现负载均衡成为可能，能够更好地利用企业中的所有计算资源，使其利用情况达到最佳状态。需要注意的是， Xen的开源版本目前还不支持在 dom0上感应到故障时自动进行动态迁移的功能。
它使得在需要时向系统配置添加计算能力变得更加轻松；可以根据需要更换硬件，而无需中断运行在该硬件上的服务。

实验架构
这里写图片描述

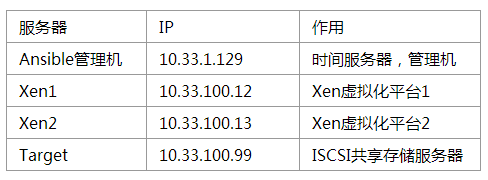

说明：配置一台服务器作为iSCSI共享存储，输出逻辑卷给两台Xen虚拟化平台使用；实验环境在中两台Xen的Domain 0都是基于VMware中的CentOS6.4_X86_64虚拟机构建，构建成功后，用两种方法实现Domain U上vm1这个微型linux启动，一种是基于Domain 0上的内核，另一种是在Domain U的vm1上微型linux创建GRUB，并复制Domain 0上的内核和虚拟文件系统镜像到vm1的/boot目录下。文中涉及到的每个模块详细配置说明可见此前博文，使用的bincp.sh脚本在上一篇博文中已经给出，这里不再赘述http://blog.csdn.net/celeste7777/article/details/49668713
实现过程
一、同步各节点时间

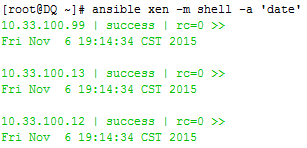

[root@DQ ~]# ansible xen -m shell -a 'ntpdate 10.33.1.129'

这里写图片描述
二、构建 iSCSI 共享存储
iSCSI 服务器构建步骤可参见http://blog.csdn.net/celeste7777/article/details/48783385

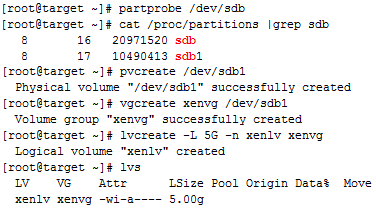

这里已经安装好软件包，添加一块新硬盘（也可使用有剩余空间的硬盘），在硬盘上创建一个10G的分区，而做一个容量为5G逻辑卷方便以后使用，卷大小可根据实际情况做相应调整
这里写图片描述

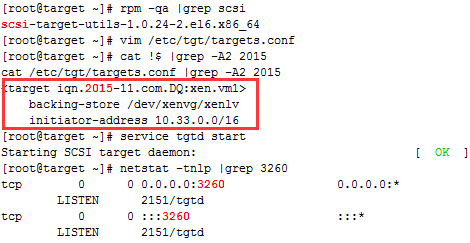

编辑iSCSI的配置文件，这里只做简单设置，省去了用户认证相关步骤，配置完成后即可启动服务

三、客户端节点 Xen 虚拟化环境构建
添加一个虚拟化节点，从Xen4CentO6这个源中下载xen，而后需要修改grub.conf配置文件；配置完成后重新启动系统

[root@DQ ~]# ansible dom0 -m yum -a "name=centos-release-xen"
[root@DQ ~]# ansible dom0 -m yum -a "name=xen"
[root@xen1 ~]#vim /boot/grub/grub.conf
module /initramfs-3.18.21-16.el6.x86_64.img   ##在module /vmlinuz-3.18下面添加这行
[root@xen1 ~]# scp /boot/grub/grub.conf 10.33.100.13:/boot/grub/grub.conf
[root@DQ ~]# ansible dom0 -m shell -a "reboot"

重启后验证两个节点已经进入了Xen的 Dom0 环境：
这里写图片描述
四、iSCSI 客户端的安装和配置
确保两个节点已安装 iSCSI 客户端软件：

在管理机上启动两个xen虚拟化平台的iSCSI客户端；发现target端共享的存储，注册 iscsi 共享设备并登录

[root@DQ ~]# ansible dom0 -m service -a 'name=iscsid state=started'
[root@DQ ~]# ansible dom0 -m shell -a 'iscsiadm -m discovery -t st -p 10.33.100.99'
[root@DQ ~]# ansible dom0 -m shell -a 'iscsiadm -m node -T iqn.2015-11.com.DQ:xen.vm1 -p 10.33.100.99 -l'

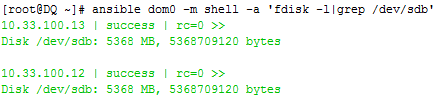

查看target端输出的存储：
这里写图片描述
五、基于Dom0(CentOS6.4 x86_64)制作一个运行于Domain U的微型Linux系统

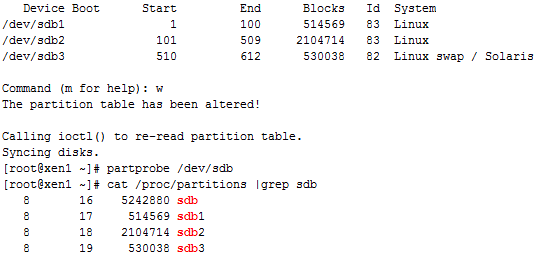

以下步骤只需要在其中一个节点构建即可；在xen1上对target输出的卷进行分区，sdb1，sdb2，sdb3分别作为稍后要创建的Domain U的/boot分区，/分区和/swap分区
这里写图片描述
格式化分区并挂载

[root@xen1 ~]# mkfs.ext4 /dev/sdb1
[root@xen1 ~]# mkfs.ext4 /dev/sdb2
[root@xen1 ~]# mkswap /dev/sdb3
[root@xen1 ~]# mkdir /mnt/{boot,sysroot}
[root@xen1 ~]# mount /dev/sdb1 /mnt/boot
[root@xen1 ~]# mount /dev/sdb2 /mnt/sysroot

接下来执行脚本bincp.sh，拷贝需要的二进制程序所依赖的库文件到根目录下，而后在根目录下创建需要的目录，并复制xen-netfront模块文件到Domain U的lib目录
这里写图片描述
创建/sbin/init运行需要的简单配置文件rcS.conf，以及rcS.conf依赖的执行脚本/etc/rc.d/rc.sysinit

六、构建桥设备

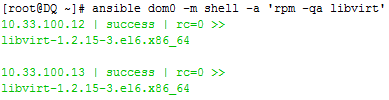

确保两个虚拟化平台节点已安装libvirt包

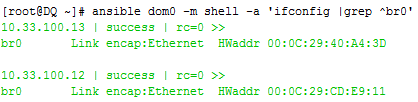

在管理机上使用命令创建桥设备并验证

[root@DQ ~]# ansible dom0 -m service -a 'name=libvirtd state=started'
[root@DQ ~]# ansible dom0 -m shell -a 'virsh iface-bridge eth0 br0'

这里写图片描述

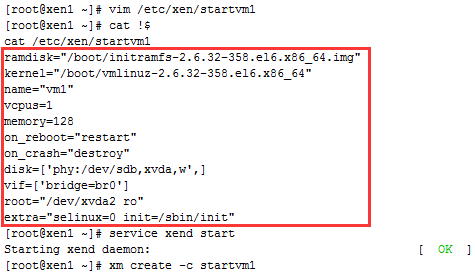

七、编辑Domain U启动配置文件
启动xend服务后启动Domain U

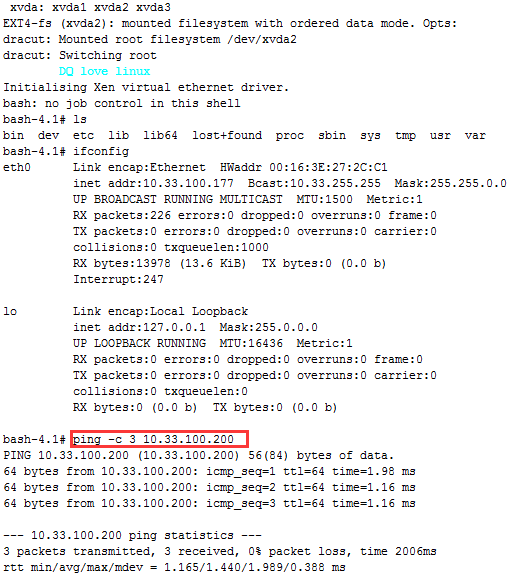

成功启动虚拟机，网卡驱动也正常

按 CTRL+] 退出虚拟机，并destroy vm1
八、下面为Domain U添加属于其自身的内核，使用pygrub来引导启动

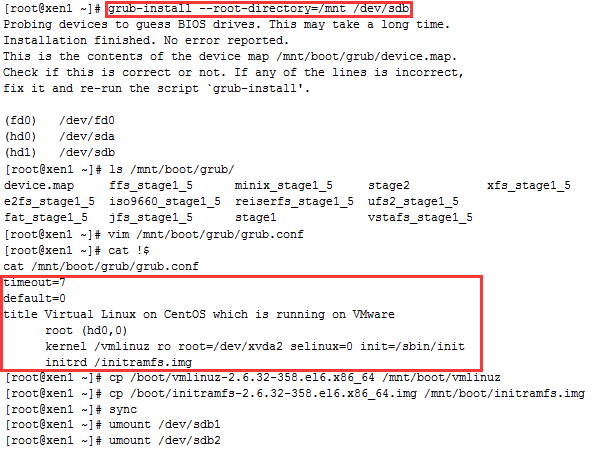

首先在/dev/sdb上安装GRUB，而后将内核和虚拟文件系统镜像拷贝到/boot，同步后卸载分区
这里写图片描述

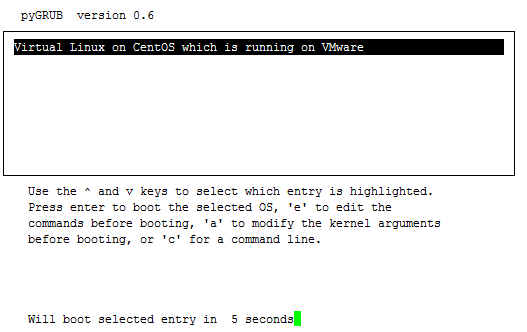

修改Domain U启动配置文件并启动

测试网卡驱动一切正常后按 CTRL+] 退出虚拟机，并destroy vm1

九、测试两个虚拟化平台虚拟机的实时迁移

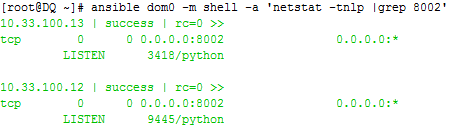

编辑配置文件使节点支持实时迁移，而后重启xend服务

[root@xen1 ~]# vim /etc/xen/xend-config.sxp
(xend-relocation-server yes)
(xend-relocation-port 8002)
(xend-address '0.0.0.0')
(xend-relocation-address '0.0.0.0')
(xend-relocation-hosts-allow '')
[root@xen1 ~]# scp /etc/xen/xend-config.sxp 10.33.100.13:/etc/xen/xend-config.sxp
xend-config.sxp                                           100%   11KB  11.1KB/s   00:00
[root@DQ ~]# ansible dom0 -m service -a 'name=xend state=restarted'

这里写图片描述

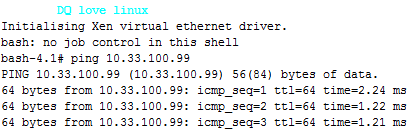

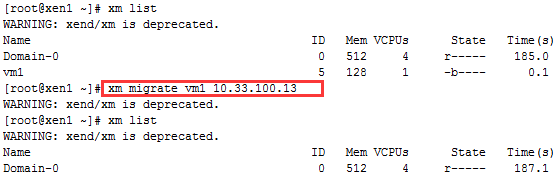

启动节点xen1的vm1，执行ping命令以便查看迁移后的效果，而后将其迁移到xen2

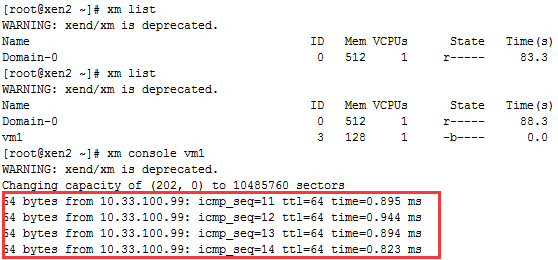

连接上xen2的虚拟机查看，可以发现ping命令在持续执行，证明成功迁移，两个xm list分别在迁移之前和之后执行

十、将nginx服务移植到Domain U上做实时迁移测试
用strace命令追踪一下nginx命令执行过程，查看其进行的系统调用和打开的文件，为其创建依赖的运行环境

[root@xen1 ~]# strace nginx
execve("/usr/sbin/nginx", ["nginx"], [/* 34 vars */]) = 0
open("/etc/ld.so.cache", O_RDONLY)      = 3
open("/lib64/libcrypt.so.1", O_RDONLY)  = 3
open("/lib64/libpcre.so.0", O_RDONLY)   = 3
open("/usr/lib64/libssl.so.10", O_RDONLY) = 3
open("/usr/lib64/libcrypto.so.10", O_RDONLY) = 3
##此处省去许多库文件
open("/var/log/nginx/error.log", O_WRONLY|O_CREAT|O_APPEND, 0644) = 3
open("/etc/nginx/nginx.conf", O_RDONLY) = 4
open("/etc/nginx/mime.types", O_RDONLY) = 5
open("/etc/nsswitch.conf", O_RDONLY)    = 4
open("/etc/ld.so.cache", O_RDONLY)      = 4
open("/lib64/libnss_files.so.2", O_RDONLY) = 4

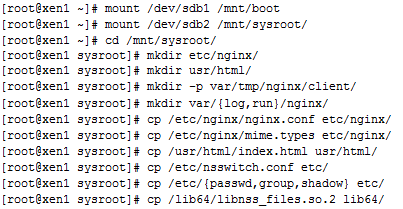

挂载分区到对应目录，在根目录下创建nginx运行时依赖的目录
这里写图片描述

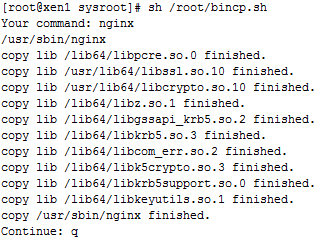

执行bincp.sh脚本，将nginx命令执行所需的库文件拷贝到对应目录

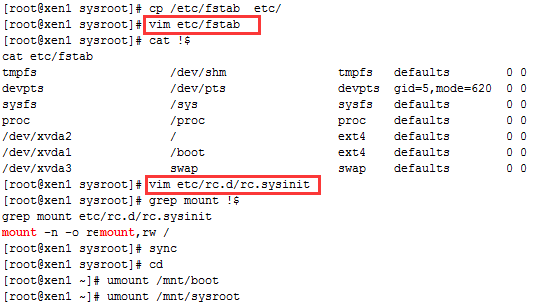

在strace nginx命令执行结果中可知nginx启动会许多open，read等读写操，因此需要在系统启动重新挂载/为读写，添加/etc/fstab并修改/etc/rc.d/rc.sysinit添加mount一行；配置完成后卸载分区，启动vm1
这里写图片描述

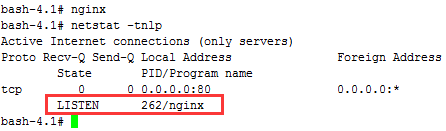

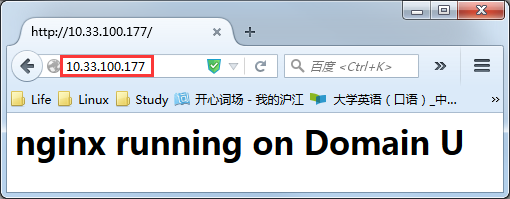

成功登陆后启动nginx服务，查看端口监听，访问测试，而后重复上述迁移步骤测试，不间断刷新网页，web服务一直可正常访问，则说明迁移成功
