Tomcat下具体的配置

Tomcat下关于使用SSL证书的配置可以分为三部分
1.启用SSL，使用Tomcat Java平台自身的SSL功能；
2.启用SSL，通过apr协议调用openssl的SSL功能；
3.启用SSL之后的安全配置。
Tomcat本身体型不大，它主要的底层工作都是由Java平台的虚拟机来完成的，比如说内存的调度使用、SSL的通信等。它作为常用的中间件容器具有较好的扩展性，允许用户使用Java平台本身的SSL通信功能（默认），同时又向用户提供了一种使用专业纵深性较好的openssl的SSL功能。
由于Java平台本身在逐渐淘汰安全系数低的SSL2.0、SSL3.0协议，默认客户端必须使用TLS1.0及以上的协议与之通信，这对很多客户端还停留在xp系统IE6浏览器的环境的项目来说，增加了不少的推广阻力和维护工作量。对于上述情况，openssl可以很好的解决这个问题，它仍支持使用SSL2.0及以上通信的客户端进行访问。并且使用openssl可以为SSL配置指定证书、私钥、证书链，分而治之可以很好的处理当证书链发生变化时引起的证书整体更换。也为向笔者之前那样，因为不熟悉keytool、openssl工具的使用，导致的证书链问题的技术人员提供了解决方法。总之，使用扩展调用openssl将会给用户更多的选择。
当Tomcat启用了SSL功能之后，为了更好地保证该功能的使用，需要对它做一些安全性配置，以保证用户的访问都是通过https的，在用户试图通过http进行访问时，tomcat应可以直接跳转至https协议通信。

下面将讲述具体的配置步骤

1.启用SSL，使用Tomcat Java平台自身的SSL功能；

Java平台使用SSL支持两种协议
在tomcat/confg/server.xml对应的connector中配置其中之一即可
这是Tomcat官方文档中给的示例：

<!-- Define a HTTP/1.1 Connector on port 8443, JSSE NIO implementation -->
<Connector protocol="org.apache.coyote.http11.Http11NioProtocol"
           port="8443" .../>

<!-- Define a HTTP/1.1 Connector on port 8443, JSSE BIO implementation -->
<Connector protocol="org.apache.coyote.http11.Http11Protocol"
           port="8443" .../>

 <!-- Define a SSL Coyote HTTP/1.1 Connector on port 8443 -->
<Connector
           protocol="org.apache.coyote.http11.Http11NioProtocol"
           port="8443" maxThreads="200"
           scheme="https" secure="true" SSLEnabled="true"
           keystoreFile="${user.home}/.keystore" keystorePass="changeit"
           clientAuth="false" sslProtocol="TLS"/>

Tomcat默认的http对应端口为8080，https对应端口为8443，实际上并不方便用户直接访问，这里我们可以改为80和443
下面是本实验环境中的配置：

<Connector port="80" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="443" />

 <Connector port="443" protocol="org.apache.coyote.http11.Http11NioProtocol"
               maxThreads="150" SSLEnabled="true" scheme="https" secure="true"
               clientAuth="false"
               sslEnabledProtocols="SSLv2,SSLv3,TLSv1,TLSv1.1,TLSv1.2,SSLv2Hello"
               keystoreFile="/home/oa/tomcat7/conf/www.yuanlangchao.jks"  keystorePass="yuanlangchao" />

我们此处使用sslEnabledProtocols增强型的ssl协议主要是为了使用SSLv2Hello,相对于 sslProtocols=”SSL+SSLv2+SSLv3+TLS+TLSv1+TLSv1.1+TLSv1.2” ,前者会让客户端有更多选择；只要客户端勾了TLS版本中的任意一个即可以与服务器建立通信，而后者做不到。就是说使用sslEnabledProtocols会有更好地兼容性。
很多情况下从安全性的脚本我们可能会指定具体的协议算法规则如ciphers=”TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA”

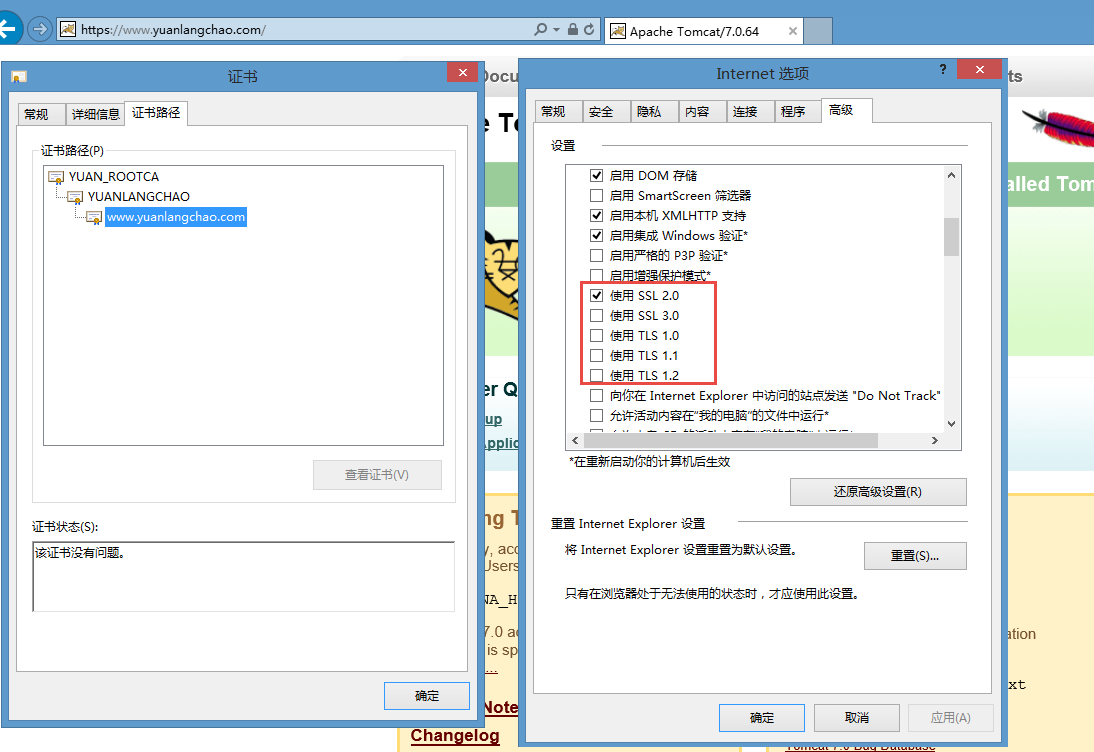

最终效果如下图

这里写图片描述

2.启用SSL，通过apr协议调用openssl的SSL功能；

通过apr调用openssl在tomcat/conf/server.xml中的配置
官方文档的说明：

<!-- Define a SSL Coyote HTTP/1.1 Connector on port 8443 -->
<Connector
           protocol="org.apache.coyote.http11.Http11AprProtocol"
           port="8443" maxThreads="200"
           scheme="https" secure="true" SSLEnabled="true"
           SSLCertificateFile="/usr/local/ssl/server.crt"
           SSLCertificateKeyFile="/usr/local/ssl/server.pem"
           SSLVerifyClient="optional" SSLProtocol="TLSv1+TLSv1.1+TLSv1.2"/>

这里写代码片

APR是Apache的另一个项目，需要下载安装；apr通过openssl来进行传输，需要保证服务器上已安装了最新的openssl版本，尤其是注意使用应对openssl心脏出血漏洞修复之后的版本。此外还需要Tomcat的扩展包Tomcat native与APR、Openssl配合使用。请按照下面的先后顺序安装配置：
APR与OPENSSL的安装如果系统yum为最新可以直接使用命令

yum install apr-devel openssl-devel

APR的下载安装

//解压配置编译安装
[root@oracle apr-1.5.2]# tar -vxf apr-1.5.2.tar.gz
[root@oracle apr-1.5.2]# cd apr-1.5.2
[root@oracle apr-1.5.2]# ./configure
[root@oracle apr-1.5.2]# make
[root@oracle apr-1.5.2]# make install

openssl版本下载安装

[root@oracle ~]# tar -vxf openssl-1.0.2d.tar.gz
[root@oracle ~]# cd openssl-1.0.2d
[root@oracle ~]# ./config
[root@oracle ~]# make
[root@oracle ~]# make test
[root@oracle ~]# make install
[root@oracle ~]# /usr/local/ssl/bin/openssl  version
OpenSSL 1.0.2d 9 Jul 2015

Tomcat native下载安装

[root@oracle ~]# tar -vxf tomcat-native-1.1.33-src.tar.gz

[root@oracle ~]# cd tomcat-native-1.1.33-src/jni/native/

[root@oracle native]# ls
build      build.conf  build-outputs.mk  configure     include          libtcnative.dsw  NMAKEmakefile      os   srclib        tcnative.pc.in
buildconf  BUILDING    config.layout     configure.in  libtcnative.dsp  Makefile.in      NMAKEmakefile.inc  src  tcnative.dsp  tcnative.spec

[root@oracle native]# ./configure --with-apr=/usr/local/apr/bin/apr-1-config \
>--with-java-home=/usr/java/jdk8/
> --with-ssl=yes \
> -prefix=/home/oa/tomcat7/

[root@oracle native]# make && make install

[root@oracle native]# cd /home/oa/tomcat7/lib/

[root@oracle lib]# ls
annotations-api.jar  catalina-tribes.jar  jasper.jar        libtcnative-1.so         servlet-api.jar        tomcat-dbcp.jar     tomcat-jdbc.jar
catalina-ant.jar     ecj-4.4.2.jar        jsp-api.jar       libtcnative-1.so.0       tomcat7-websocket.jar  tomcat-i18n-es.jar  tomcat-util.jar
catalina-ha.jar      el-api.jar           libtcnative-1.a   libtcnative-1.so.0.1.33  tomcat-api.jar         tomcat-i18n-fr.jar  websocket-api.jar
catalina.jar         jasper-el.jar        libtcnative-1.la  pkgconfig                tomcat-coyote.jar      tomcat-i18n-ja.jar
//已经包含了native相关的包，表明安装成功，需要将它配置到名为
LD_LIBRARY_PATH的环境变量
LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/home/oa/tomcat7/lib
export LD_LIBRARY_PATH

[root@oracle ~]# cat .bash_profile
# .bash_profile

# Get the aliases and functions
if [ -f ~/.bashrc ]; then
    . ~/.bashrc
fi

# User specific environment and startup programs

PATH=$PATH:$HOME/bin
JAVA_HOME=/usr/java/jdk8
JRE_HOME=/usr/java/jdk8/jre/
CATALINA_HOME=/home/oa/tomcat7/
export JAVA_HOME
export CATALINA_HOME
PATH=$JAVA_HOME/bin:$PATH:/usr/local/ssl/bin/
export JRE_HOME
export PATH
LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/home/oa/tomcat7/lib
export LD_LIBRARY_PAT

上面三步完成后：
需要检查server.xml中的AprLifecycleListener,默认是开启的

<Listener className="org.apache.catalina.core.AprLifecycleListener" SSLEngine="on" />

本演示环境的配置：

 <Connector port="443" protocol="org.apache.coyote.http11.Http11AprProtocol"
               maxThreads="150" SSLEnabled="true" scheme="https" secure="true"
               clientAuth="false"
               SSLProtocol="SSLv2+SSLv3+TLSv1+TLSv1.1+TLSv1.2"
               SSLCertificateFile="/home/oa/tomcat7/conf/www.yuanlangchao.com.pem_nochain.crt"
               SSLCertificateKeyFile="/home/oa/tomcat7/conf/www.yuanlangchao.com.private.key"
               SSLCertificateChainFile="/home/oa/tomcat7/conf/yuan_bundle.crt" />

启动tomcat看日志中下面状态表示apr启动成功

Sep 23, 2015 6:52:16 AM org.apache.catalina.core.AprLifecycleListener lifecycleEvent
INFO: Loaded APR based Apache Tomcat Native library 1.1.33 using APR version 1.5.2.
Sep 23, 2015 6:52:16 AM org.apache.catalina.core.AprLifecycleListener lifecycleEvent
INFO: APR capabilities: IPv6 [true], sendfile [true], accept filters [false], random [true].
Sep 23, 2015 6:52:16 AM org.apache.catalina.core.AprLifecycleListener initializeSSL

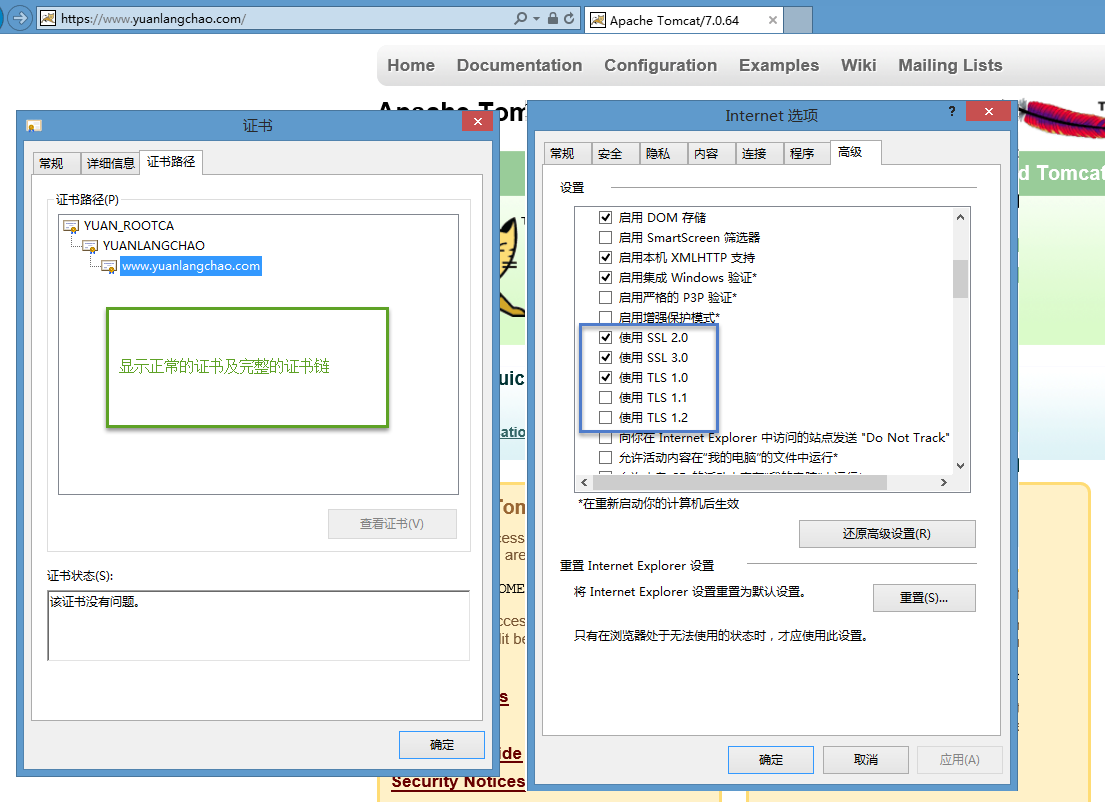

此时客户端通过单独通过SSL2.0、SSL3.0都可以访问站点，当然这是不安全的也是Java平台将其淘汰的原因，但它可以很好得处理客户端兼容性，尤其是低版本的浏览器：
这里写图片描述

3.启用SSL之后的安全配置。

tomcat启用SSL之后，一般是需要做到基于安全考虑的强制跳转，就是说用不知道这是个安全站点使用http进行访问时，系统强制跳转到安全的https端口进行访问。Tomcat通过对页面权限的访问来做到：
需要在/conf/web.xml最后添加如下配置


    <welcome-file-list>
        <welcome-file>index.html</welcome-file>
        <welcome-file>index.htm</welcome-file>
        <welcome-file>index.jsp</welcome-file>
    </welcome-file-list>

<!--下面是添加的-->
<security-constraint>
    <web-resource-collection >
        <web-resource-name >SSL</web-resource-name>
        <url-pattern>/*</url-pattern>
    </web-resource-collection>
    <user-data-constraint>
        <transport-guarantee>CONFIDENTIAL</transport-guarantee>
    </user-data-constraint>
</security-constraint>
<!--上面是添加的-->

</web-app>
