android实现文件的拖拽效果

在Android 3.0 以前的版本，拖放一个试图需要使用触摸(Touch)事件，而且拖动到指定的区域还需要判断坐标是否落到这一区域，很麻烦。从Android 3.0以后，Android SDK直接支持视图的拖放操作。拖放操作需要经历的4种状态。开始拖动通过调用View.startDrag方法，可以让视图处于可拖动的状态，这时用户可以用手指(虚拟机当然是鼠标啦)将视图在屏幕上拖动

颜珞秋

4723人浏览 · 2016-08-16 22:49:36

颜珞秋 · 2016-08-16 22:49:36 发布

在Android 3.0 以前的版本，拖放一个试图需要使用触摸(Touch)事件，而且拖动到指定的区域还需要判断坐标是否落到这一区域，很麻烦。从Android 3.0以后，Android SDK直接支持视图的拖放操作。
拖放操作需要经历的4种状态。

开始拖动
通过调用View.startDrag方法，可以让视图处于可拖动的状态，这时用户可以用手指(虚拟机当然是鼠标啦)将视图在屏幕上拖动。在视图开始拖动的时候，还会使用一种拖动阴影(Drag Shadow) 技术(View.DragShadowBuilder对象)，以在Android 3.0 以前的版本，拖放一个试图需要使用触摸(Touch)事件，而且拖动到指定的区域还需要判断坐标是否落到这一区域，很麻烦。从Android 3.0以后，Android SDK直接支持视图的拖放操作。
拖放操作需要经历的4种状态。
开始拖动
通过调用View.startDrag方法，可以让视图处于可拖动的状态，这时用户可以用手指(虚拟机当然是鼠标啦)将视图在屏幕上拖动。在视图开始拖动的时候，还会使用一种拖动阴影(Drag Shadow) 技术(View.DragShadowBuilder对象)，以便使拖动的图像与原图形不同。
OnDragListener.onDrag 就是处理拖动操作的方法。方法原型：
public boolean onDrag(View view,DragEvent event);

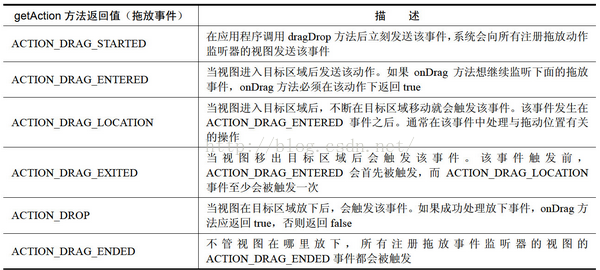

其中view参数表示当前拖动的视图，event表示拖动过程中的各种信息，其中DragEvent.getAction方法最重要，该方法可以获取具体的拖动状态，如果处于拖动状态，则返回DragEvent.ACTION_DRAG_STARTED。
onDrag方法必须返回true ，如果false，表示当前视图不能拖动。

拖动进行时
这个状态是动态的，当视图进入目标区域，目标区域的onDrag方法就会被调用，这时DragEvent.getAction方法会返回DragEvent.ACTION_DRAG_ENTERED。

放下视图
一旦视图在目标区域放下，这时DragEvent.getAction方法会返回DragEvent.ACTION_DROP,表示视图已经放在了目标区域的某个位置，然后就需要在onDrag方法中做进一步的处理。

结束拖放
当视图放下后(用户松开了手指，拖动阴影消失)，不管视图放在了目标区域外，还是目标区域内，系统都会向所有可以监听拖放动作的视图发送DragEvent.ACTION_DRAG_ENDED动作。如果处于目标区域内，发送ACTION_DRAG_ENDED之前，系统会单独向该目标区域内发送ACTION_DROP动作。也就是说只要用户松开正在拖动的视图，DragEvent.getAction方法就一定会返回DragEvent.ACTION_DRAG_ENDED.因此，目标区域接收到DragEvent.ACTION_DRAG_ENDED时不一定是视图放到了目标区域，很可能在目标区域外，所以处理放下动作时要使用DragEvent.ACTON_DROP ，而不要使用DragEvent.ACTION_DRAG_ENDED。便使拖动的图像与原图形不同。
OnDragListener.onDrag 就是处理拖动操作的方法。方法原型：
public boolean onDrag(View view,DragEvent event);
其中view参数表示当前拖动的视图，event表示拖动过程中的各种信息，其中DragEvent.getAction方法最重要，该方法可以获取具体的拖动状态，如果处于拖动状态，则返回DragEvent.ACTION_DRAG_STARTED。
onDrag方法必须返回true ，如果false，表示当前视图不能拖动。

拖动进行时
这个状态是动态的，当视图进入目标区域，目标区域的onDrag方法就会被调用，这时DragEvent.getAction方法会返回DragEvent.ACTION_DRAG_ENTERED。

放下视图
一旦视图在目标区域放下，这时DragEvent.getAction方法会返回DragEvent.ACTION_DROP,表示视图已经放在了目标区域的某个位置，然后就需要在onDrag方法中做进一步的处理。

结束拖放
当视图放下后(用户松开了手指，拖动阴影消失)，不管视图放在了目标区域外，还是目标区域内，系统都会向所有可以监听拖放动作的视图发送DragEvent.ACTION_DRAG_ENDED动作。如果处于目标区域内，发送ACTION_DRAG_ENDED之前，系统会单独向该目标区域内发送ACTION_DROP动作。也就是说只要用户松开正在拖动的视图，DragEvent.getAction方法就一定会返回DragEvent.ACTION_DRAG_ENDED.因此，目标区域接收到DragEvent.ACTION_DRAG_ENDED时不一定是视图放到了目标区域，很可能在目标区域外，所以处理放下动作时要使用DragEvent.ACTON_DROP ，而不要使用DragEvent.ACTION_DRAG_ENDED。

拖动阴影
拖动阴影直接使用View.DragShadowBuilder 类也可以继承View.DragShadowBuilder 类，实现自定义的拖动阴影类。直接使用则拖动的样式与原图像完全一样，只是左上角偏移了一点。如果要自定义阴影类，一般只需要实现View.DragShadowBuilder类的俩个方法：onProvideShadowMetrics和onDragShow。前者用于生成拖动阴影图像(Bitmap对象)，后者用于在画布(Canvas)上画出拖动的阴影图像.

不多说了，还是上代码吧。

public class MyDragShadowBuilder extends DragShadowBuilder {

	// 拖动阴影的区域
	private static Drawable shadow;
	// 储存绘制的拖动阴影图像
	private static Bitmap newBitmap;

	public MyDragShadowBuilder(View arg0) {
		super(arg0);
		// TODO Auto-generated constructor stub
		shadow = new ColorDrawable(Color.LTGRAY);// 浅灰色
	}

	// 在该方法中绘制拖动阴影图像 实例化newBitmap变量
	@Override
	public void onProvideShadowMetrics(Point shadowSize, Point shadowTouchPoint) {
		// TODO Auto-generated method stub
		super.onProvideShadowMetrics(shadowSize, shadowTouchPoint);
		int width, heigth;
		// 设置拖动阴影的宽度/高度为原宽/高度的1.5倍
		width = (int) (getView().getWidth() * 1.5);
		heigth = (int) (getView().getHeight() * 1.5);
		// 设置拖动图像的绘制 区域
		shadow.setBounds(0, 0, width, heigth);
		// 设置拖动阴影图像的宽度和高度
		shadowSize.set(width, heigth);
		// 设置手指在拖动图像的位置 设置为中点
		shadowTouchPoint.set(width / 2, heigth / 2);

		if (getView() instanceof ImageView) {
			// getView()方法返回的值就是构造方法传入的arg0 参数
			ImageView imageView = (ImageView) getView();
			// 获取drawable对象
			Drawable drawable = imageView.getDrawable();
			// 获取imageview的bitmap
			Bitmap bitmap = ((BitmapDrawable) drawable).getBitmap();
			// 创建一个新的bitmap
			newBitmap = bitmap.createBitmap(width, heigth, Config.ARGB_8888);

			Canvas canvas = new Canvas(newBitmap);
			// 将图像绘制在画布上，但现在还没有正式将图像绘制在阴影图像上，目前只是将bitmap放大并绘制在newbitmap上
			canvas.drawBitmap(newBitmap, new Rect(0, 0, bitmap.getWidth(),
					bitmap.getHeight()), new Rect(0, 0, width, heigth), null);
		}

	}

	@Override
	public void onDrawShadow(Canvas canvas) {
		// TODO Auto-generated method stub
		super.onDrawShadow(canvas);
		// 将图像正式绘制在阴影图像上
		canvas.drawBitmap(newBitmap, 0, 0, new Paint());
	}

}

用来实现的主窗口

package com.fang.androidtest;

import android.app.Activity;
import android.os.Bundle;
import android.util.Log;
import android.view.DragEvent;
import android.view.Menu;
import android.view.View;
import android.view.View.DragShadowBuilder;
import android.view.View.OnDragListener;
import android.view.View.OnLongClickListener;
import android.widget.ImageView;
import android.widget.RelativeLayout;
import android.widget.RelativeLayout.LayoutParams;
import android.widget.Toast;

public class MainActivity extends Activity implements OnDragListener {
	//把图片拖拽到哪里（可以拖拽到的区域）
	private RelativeLayout dragdropRegin;
	// 拖动到图像
	private ImageView imageView;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		dragdropRegin = (RelativeLayout) findViewById(R.id.fl_dragdrop_region);
		imageView = (ImageView) findViewById(R.id.imageview);
		//给可以拖拽到的区域添加Drag监听器
		dragdropRegin.setOnDragListener(this);
		// 为目标设置拖动监听器
		imageView.setOnLongClickListener(new OnLongClickListener() {

			@Override
			public boolean onLongClick(View v) {
				// TODO Auto-generated method stub
				DragShadowBuilder mysBuilder = new MyDragShadowBuilder(
						imageView);
				// 开始拖动，方法中第一参数是ClipData类型的对象。用于传递剪切板数据，可以为null
				v.startDrag(null, mysBuilder, null, 0);
				return true;
			}
		});
	}

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		// Inflate the menu; this adds items to the action bar if it is present.
		getMenuInflater().inflate(R.menu.main, menu);
		return true;
	}

	@Override
	public boolean onDrag(View v, DragEvent event) {
		// TODO Auto-generated method stub
		int action = event.getAction();
		switch (action) {
		// 开始拖动
		case DragEvent.ACTION_DRAG_STARTED:
			Toast.makeText(MainActivity.this, "开始拖动", Toast.LENGTH_LONG).show();
			break;
		// 进入目标区域
		case DragEvent.ACTION_DRAG_ENTERED:
			Toast.makeText(MainActivity.this, "进入目标区域", Toast.LENGTH_LONG).show();
			break;
		// 在目标区域移动
		case DragEvent.ACTION_DRAG_LOCATION:
			Log.e("aa", "drag location x=" + event.getX() + " y ="+ event.getY());
			break;
		// 离开目标区域
		case DragEvent.ACTION_DRAG_EXITED:
			Toast.makeText(MainActivity.this, "离开目标区域", Toast.LENGTH_LONG).show();
			break;
		// 在目标区域放下ImageView控件
		case DragEvent.ACTION_DROP:
			Toast.makeText(MainActivity.this, "在目标区域放下ImageView控件", Toast.LENGTH_LONG).show();
			ImageView imageView = (ImageView) getLayoutInflater().inflate(
					R.layout.image, null);
			LayoutParams layoutParams = new LayoutParams(
					LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT);

			layoutParams.leftMargin = (int) event.getX()-100;
			layoutParams.topMargin = (int) event.getY()-100;
			// 添加到视图中，完成复制
			dragdropRegin.addView(imageView, layoutParams);
			break;
		case DragEvent.ACTION_DRAG_ENDED:
			Toast.makeText(MainActivity.this, "完成拖拽", Toast.LENGTH_LONG).show();
		default:
			return false;
		}
		return true;
	}
}

以及布局文件activity_main.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".MainActivity" >

    <RelativeLayout
        android:id="@+id/fl_dragdrop_region"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_alignParentTop="true"
        android:layout_centerHorizontal="true"
        android:orientation="vertical" >

        <ImageView
            android:id="@+id/imageview"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:src="@drawable/ic_launcher" />
    </RelativeLayout>

</RelativeLayout>

image.xml

<?xml version="1.0" encoding="utf-8"?>
<ImageView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:src="@drawable/ic_launcher" />
