准备阶段
- ESP8266 板子
- USB转TTL设备
- USB转串口驱动(CH340等)
- 串口调试助手 (SSCOM 3.3 等)
- 网络调试工具(NetAssist)
- 在笔记本电脑安装一个 猎豹wifi,可以开启免费wifi
或者电脑连接一个路由器进行调试
硬件连接(USB 转串口设备与 ESP8266 相连接
- 连接示意图
![3793e36b6f5bf1342dcbd3487e85b6fb.png](https://i-blog.csdnimg.cn/blog_migrate/0aee11fa89254d9bb9675985134235b2.png)
注意 :
- ESP8266 的 RXD 接 USB 转串设备的 TXD
- ESP8266 的 TXD 接 USB 转串设备的 RXD
- 硬件实物连接
![86b6d22de385b0d7eb0d5fccd15ee074.png](https://i-blog.csdnimg.cn/blog_migrate/94775f3073fea4260e10d52f76a664a1.jpeg)
串口号查看
安装USB转串口驱动之后,插入 usb 转串口设备,在电脑中的设备管理器中会出现一个串口的 com 口
在串口调试软件中,选择该 com 口
![866076f348855a47d90ffd3672d18edc.png](https://i-blog.csdnimg.cn/blog_migrate/7657461ea9e3a66082a87039f365d4f9.jpeg)
串口设置并测试:
测试板子指令是否收发正常,在串口调试助手中 发送 :
AT
![40bf296ab6f38e910e84c9d92e14efd0.png](https://i-blog.csdnimg.cn/blog_migrate/f2e5609eb1b75cb5f7714c20e3c61fe8.jpeg)
当我们收到 OK,就代表我们可以与板子进行通信了
一. ESP8266 使用 AP 模式

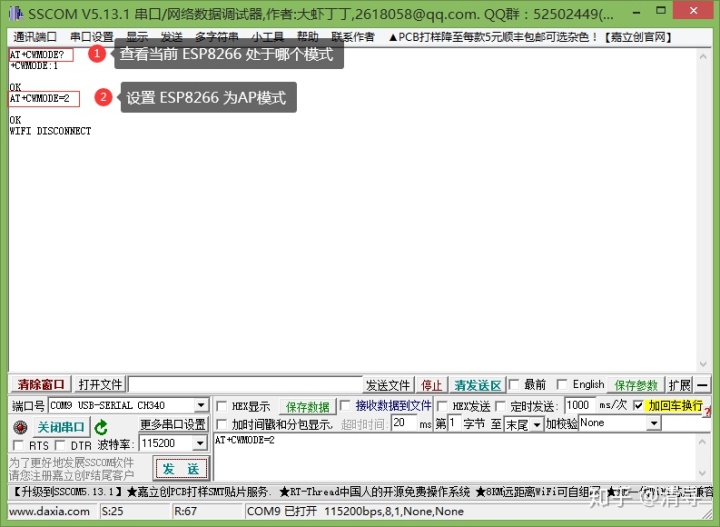

1. 查看 ESP8266 当前模式,并将 ESP8266 配置成 AP 模式
逐条发送:
AT+CWMODE?
AT+CWMODE=2
![6001956d4af89aeab4e7046f553dd6ac.png](https://i-blog.csdnimg.cn/blog_migrate/9c222e9d0aade60044cb6c5f5dc19641.jpeg)
2. 查看当前 AP 的参数
其实,通俗的说,就是看账号密码是多少,并进行自定义修改,逐条输入以下指令:
AT+CWSAP?
AT+CWSAP="MY_ESP","12345678",1,3,4,0
![2e1eef9213b4445b10528d39792690a4.png](https://i-blog.csdnimg.cn/blog_migrate/b80aa5e21bcea80bec2a4cf6abc51bd7.jpeg)
它的参数分别为,接入点名称(俗称 WiFi 名)(字符串参数),密码(字符串参数),通道号,加密方式,允许接入 Station 的个数 [ 0,8 ],还有一个默认为 0。根据上述所说,可以进行自定义修改。
现在我修改完,电脑就会搜索到 WiFi 如下图所示:
![5632440aa8b85e37e15d892ed79a1c30.png](https://i-blog.csdnimg.cn/blog_migrate/1b268b993decb2d48827a732c3dfb9ba.png)
4. 连接 AP
就像我们平常那样连接 WiFi 就可以了
四. 建立 TCP 多连接,并且收发数据
1. 创建 TCP 服务器
- 使能多连接模式
输入指令:
AT+CIPMUX=1
![b176cc83bda4bae09359b9d9e8c02d60.png](https://i-blog.csdnimg.cn/blog_migrate/105cd8d19426b6bac06be93063f1ccdc.jpeg)
- 创建 TCP 服务器,默认端口为 333,输入以下指令:
AT+CIPSERVER=1
![37282662cebd062fb0d0c005f5c3cb47.png](https://i-blog.csdnimg.cn/blog_migrate/d51c84b5ce00354a270a1fb2e83aaa18.jpeg)
2. 发起 TCP 连接
在发起 TCP 连接的时候,我们应该要先知道 TCP 服务器的 IP 地址和端口号才能发起,上面说了默认端口
号是 333 ,因此,我们只要查看 ESP8266 创建 TCP 服务器时的 IP是多少就可以了,在串口调试助手里,输入以下指令:
AT+CIPAP?
![571badccea5d4f9397137246842457d2.png](https://i-blog.csdnimg.cn/blog_migrate/e97b2fa8539cdb34fe47a7d54083250d.jpeg)
可以看到此时 TCP 服务器 IP地址是 192.168.4.1
,因此,我们可以用 网络调试助手,创建一个 TCP 客户端,发起一个 TCP 连接,如下图所示:
![437a3bc1065e0929c1bcd44df77e2efd.png](https://i-blog.csdnimg.cn/blog_migrate/d8f5b5a6790fd5f971a1fef73796f15a.jpeg)

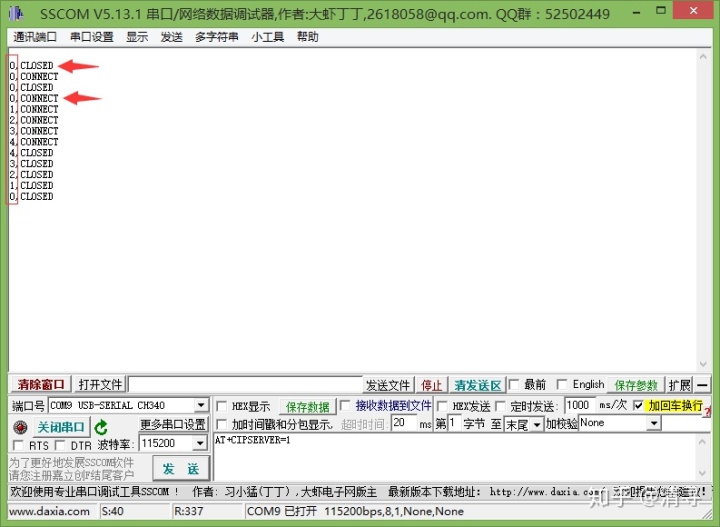

此时,串口调试助手会收到提示,且支持开多个客户端进行连接,如下图所示:
![4f3f81fb48fb958cde6a1eb061e071c5.png](https://i-blog.csdnimg.cn/blog_migrate/a061e5b4f02be79d578a37aaf052e8df.jpeg)
3.数据的接收和发送
![82e58820bba5b21a0be324f8a819fda4.png](https://i-blog.csdnimg.cn/blog_migrate/597ce7987a263a63c39ac790aeb78652.jpeg)
- TCP client 发送:在客户端就是将数据直接发送出去,而 TCP 服务器将会接收的数据依次为:服务端认定的ID ,数据长度,实际数据(在上图为
0,16 hello,TCP server
) - TCP server 发送,在多连接模式下,则是指令:
AT+CIPSEND=ID,数据长度
,接着输入数据,若长度超出指定长度,就会被截断(也就是只发规定的长度,其他的不发)
4. 关闭 TCP 连接
在 TCP 客户端长时间不发数据的情况下,TCP 服务器会自动把 TCP 客户端踢掉,连接自然断开。
