在对移动应用进行逆向代码静态分析时，通常可以使用正则表达式对逆向后的代码进行搜索来定位安全问题，但正则表达式仅能够对文本进行匹配，无法跟踪到代码的上下文与运行时的数据传递，效果欠佳。

本文将介绍如何利用 Soot 来静态模拟应用运行时的数据传递，分析 Android 应用组件中的空指针异常。01

Soot介绍

Soot是什么

Soot 最初是一个 Java 优化框架，它提供了四种 IR(中间表示形式)，用于分析和转换Java字节码。

到目前为止，Soot 可以被用来检测、优化与可视化 Java 和 Android 应用程序。Soot 详细介绍：https://soot-oss.github.io/soot/

Soot能做什么

下面是官方介绍：

Call-graph construction(Call graph 构造)

Points-to analysis (指针分析)

Def/use chains (定义/使用链)

Template-driven Intra-procedural data-flow analysis(过程内数据流分析)

Template-driven Inter-procedural data-flow analysis(过程间数据流分析), in combination with heros (uses IFDS/IDE) or Weighted Pushdown Systems

Aliasing can be resolved using the flow-, field-, context-sensitive demand-driven pointer analysis Boomerang

Taint analysis in combination with FlowDroid or IDEal

Soot 提供了非常丰富的功能，我们主要目的是用 Soot 来分析 Android 组件中 Intent 取值可能引起的空指针异常，重点需要关注 Soot 提供的Call graph 生成与数据流分析。

Soot 的核心对象与 IR (中间表示形式)

Soot 核心对象

· Scene：Soot 完整的分析环境，可获取程序的分析信息，如 Call Graph

· SootClass：对应 Java 中的 class

· SootMethod：SootClass 中的方法

· SootField：SootClass 中的域(成员变量)

· Body：SootMethod 方法体，表示方法内语句的集合

Soot的 IR

Soot 会将程序转换成 IR 后进行分析，Soot 提供了四种 IR 来分析和转换 Java 字节码：

· Baf：基于栈的 bytecode

· Jimple：有类型、三地址、基于语句的 IR，soot 主要分析 Jimple

·Shimple：Jimple 的 SSA(Static Single Assignment)变种

· Grimp：Jimple 的聚合版本，更适合人读

Jimple

Soot 分析 Java 时主要使用的 IR 为Jimple，下面将介绍 Jimple 的特点与语句类型。

· 有类型：Java 被转换成 Jimple 后，类型仍会被保留

· 三地址表示：一条语句中最多只会出现三个地址，复杂语句将会被拆分

· 基于语句：语句是 Jimple 的基本组成单位

· 指令简单：相对于bytecode的200多种指令，Jimple 只有15种，分析起来更简便

Jimple的语句类型

· 核心语句：NopStmt, IdentityStmt, AssignStmt

· 过程内控制流语句：IfStmt, GotoStmt, TableSwitchStmt, LookupSwitchStmt

· 过程间控制流语句：InvokeStmt, ReturnStmt, ReturnVoidStmt

· 监控语句：EnterMonitorStmt, ExitMonitorStmt

· 其他：ThrowStmt, RetStmt

Soot 构建 CFG

将 Java 代码转换 Jimple

纸上谈来终觉浅，介绍了这么多，还是没有看到 Jimple 的真身，那么下面将来介绍如何利用 Soot 将 Java 代码转换成 Jimple 代码，来看看 Jimple 的真面目吧。

首先需要下载 Soot 的 release 版 jar包：https://soot-build.cs.uni-paderborn.de/public/origin/master/soot/soot-master/4.1.0/build/sootclasses-trunk-jar-with-dependencies.jar写一个简单的 Java demo，命名为 Test.java

public class Test {    public static void main(String[] args) {        int a = 1;        int b = 2;        System.out.println(new Test().add(a, b));    }    public int add(int a, int b) {        return a + b;    }}

编译得到 Test.class 文件：

javac Test.java

Soot 拥有自己的类路径，进行 Java 分析需要将 JDK 的 rt.jar 添加到 soot 的类路径中(jdk1.8 中 rt.jar 位于$JAVA_HOME/jre/lib 中)，同时亦需将 .class 文件所在目录添加到 soot 的类路径。

执行以下命令转换成 Jimple 代码：

java -cp sootclasses-trunk-jar-with-dependencies.jar soot.Main -cp rt.jar;. Test -f J

soot.Main 为 soot 的主类路径
-cp 用于指定 soot 的类路径，windows下用分号隔开，linux下用冒号隔开
Test 为需要转换的目标
-f 用于指定输出的 IR，J 代表 Jimple

执行成功后当前目录将生成 sootOutput 目录，里面即为转换后的输出文件 Test.jimple

public class Test extends java.lang.Object{    public void () // 默认构造方法    {        Test r0;        r0 := @this: Test;        specialinvoke r0.()>(); // 调用父类构造方法        return;    }    public static void main(java.lang.String[]){        Test $r0;        java.io.PrintStream $r1;        int $i2;        java.lang.String[] r2;        r2 := @parameter0: java.lang.String[]; // IdentityStmt        $r1 = ; // AssignStmt        $r0 = new Test;        specialinvoke $r0.()>(); // 构造方法        $i2 = virtualinvoke $r0.(1, 2); // InvokeStmt        virtualinvoke $r1.($i2); // InvokeStmt        return; // ReturnVoidStmt    }    public int add(int, int){        int i0, i1, $i2;        Test r0;        r0 := @this: Test; // IdentityStmt        i0 := @parameter0: int; // IdentityStmt        i1 := @parameter1: int; // IdentityStmt        $i2 = i0 + i1; // AssignStmt        return $i2; // ReturnStmt    }}

可以看到，上面 Jimple 用到了 InvokeStmt、AssignStmt、IdentityStmt、ReturnStmt和ReturnVoidStmt，其中 IdentityStmt 与 AssignStmt 都为赋值语句，前者指的是本地变量的赋值(入参、成员变量)，后者指的是其他普通赋值。

生成Android组件入口的控制流图

Soot 可以对 apk 进行分析，下面使用 soot 来生成一个 apk 导出组件的控制流图。

首先，我们来写一个 apk demo，并进行编译，得到 app-debug.apk

这次需要用到 soot.tools.CFGViewer 这个类，命令如下：

java -cp sootclasses-trunk-jar-with-dependencies.jar soot.tools.CFGViewer--graph=BriefUnitGraph--ir=Jimple--soot-class-path rt.jar;android.jar--src-prec apk--allow-phantom-refs -ire--process-dir app-debug.apk

关键参数解释：

--graph 用于指定图的类型
--ir 用于指定 IR
--soot-class-path 用于指定 soot 的类路径，这里需要传入 android.jar，需要找到编译 apk 对应 API 版本的 SDK，一般位于 xxx/Android/Sdk/platforms/android-xx/目录下
--src-prec，分析 apk 时传入 apk 即可
--process-dir 用于指定被分析 apk 的路径

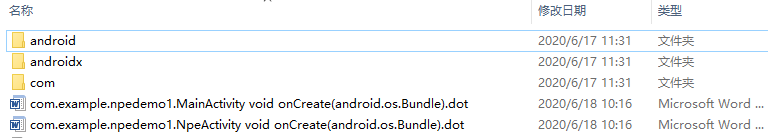

执行成功后，sootOutput 会生成以下文件

下面需要使用 Graphviz 提供的 dot 工具将 dot 文件转换成图片格式Graphviz 下载地址：http://www.graphviz.org/

命令如下：

dot -Tpng "com.example.npedemo1.NpeActivity void onCreate(android.os.Bundle).dot" -o npe.png

执行成功后即可得到该类的控制流图(见下文)。03

NPE 拒绝服务分析

不同于 Java 程序具有固定的 main 方法入口，Android 程序的入口一般为可导出组件，而唤起导出组件时需要传入一个 intent。所以对 Android 组件的 NPE 拒绝服务分析，我们一般只需关注 intent 带来的数据。下面将介绍对以下 demo 的 NPE 拒绝服务分析。源码：

public class NpeActivity extends AppCompatActivity {    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_npe);        Intent intent = getIntent();        String extra = intent.getStringExtra("extra");        if (extra != null && intent.getAction() != null) {            intent.getStringArrayExtra("extra").equals("abc");            intent.getAction().equals("def");            return;        }        if (extra == null) {            extra.hashCode();            return;        }        extra.toUpperCase();        intent.getAction().toUpperCase();    }}

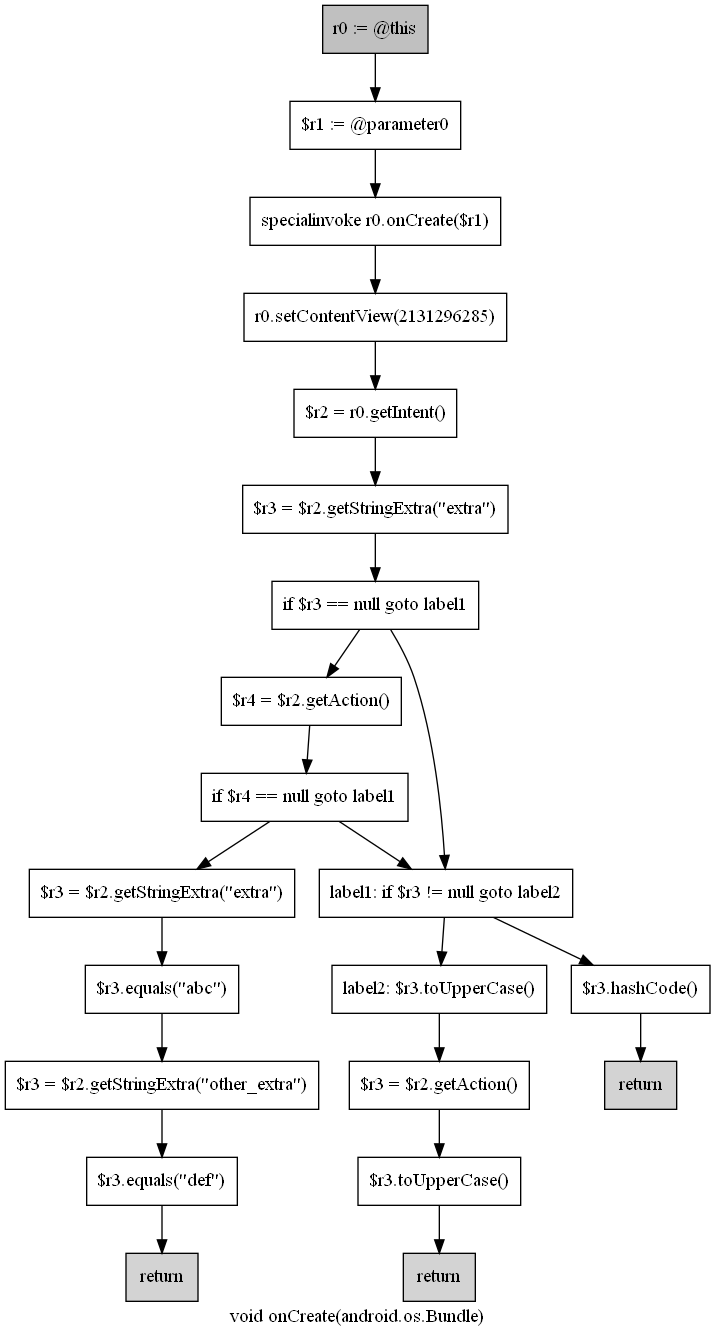

通过上述方法得到的控制流图：

可以看到，BriefUnitGraph 只保留了关键的语句，使对控制流的分析更加友好。在这里，我们只关注对 intent 相关数据引用可能带来的 NPE。

基本分析思路

· 数据收集，分析整个流程 intent 产生的数据

· 约束收集，通过判断语句来获得每条语句的前置约束

· 约束计算

上图由 intent 产生的数据共有三种，分别是extra、other_extra、action。

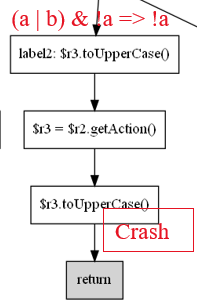

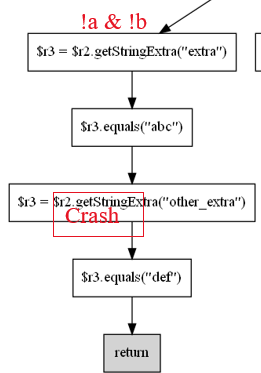

假设：· a = (extra == null)· b = (action == null)· c = (other == null)可得到每条语句的约束，如下图：

下面，根据约束来分析语句的调用方是否为 null。

首先看最左边的分支：

① $r3 = $r2.getStringExtra("extra") ，$r2为 getIntent()，不为空，无问题② $r3.equals("abc")，此处$r3为extra数据，根据当前约束!a可得到extra不为空，无问题③ $r3 = $r2.getStringExtra("other_extra")，同1，无问题④ $r3.equals("def")，此处$r3为other_extra数据，此处之前并没有关于other_extra的约束，所以默认认为other_extra == null，即假设c，存在 NPE中间分支：

① $r3 = $r2.getAction()，$r2为 getIntent()，不为空，无问题② $r3 .toUpperCase()，此处$r3为action数据，根据当前约束!a只能得到extra不为空，无法判断action是否为空，所以默认认为action == null，存在NPE右边分支：

$r3.hashCode()，此处$r3为extra数据，根据当前约束a可得到extra == null，存在NPE04

利用 Soot 进行 NPE 分析

上文提供了分析的思路，下面将简单介绍如何利用 soot 进行自动化分析。由于篇幅有限，本文只介绍关键思路与关键API的实现。

Soot 环境配置与分析：

public static void sootPreSet() {    G.reset();    Options.v().set_src_prec(Options.src_prec_apk);    Options.v().set_output_format(Options.output_format_jimple);    Options.v().set_process_dir(Collections.singletonList("app-debug.apk"));    Options.v().set_android_jars("D:\\Android\\Sdk\\platforms");    Options.v().set_whole_program(true);    Options.v().set_allow_phantom_refs(true);    Scene.v().loadNecessaryClasses();    PackManager.v().runPacks();}

执行完上面的代码就可以通过Scene.v()获取到apk相关的信息(类、方法等)。

准备工作

· Intent 数据流建模：建立每条语句的向前数据流

· Intent 分支约束建模：建立每条语句的向前分支约束

Intent 数据流建模

soot 提供了三种FlowAnalysis，分别是ForwardFlowAnalysis、BackwardsFlowAnalysis与ForwardBranchedFlowAnalysis，这一步，我们需要收集每条语句执行后，该语句之前的所有数据，所以应选用向前数据流分析。

ForwardFlowAnalysis关键API：entryInitialFlow数据流的初始化，指方法入口可能产生的数据流，这里我们只需要关注 intent 数据。在方法入口中，intent的来源有两种，分别是类成员变量或方法的入参，只需要根据参数类型是否为android.content.Intent即可判断是否需要加入到数据流。flowThrough

protected abstract void flowThrough(A in, N d, A out);// in：执行前的数据流// d：当前语句// out：执行后的数据流

该API用于计算每条语句执行后的数据流，即out，已知参数为执行前的数据流。在这个方法中，首先我们需要将in复制到out(即默认情况下出口需要包含语句执行前的入口数据)。然后判断语句是否为赋值语句(有赋值才有数据的产生)，再判断语句的右表达式是否为调用语句(如getIntent、getStringExtra)。如是且返回类型为intent或调用者为intent(需判断是否为getAction或getXxxExtra)，则加入到out中。

Intent 分支约束建模：

这一步目的是收集每条语句执行后，该语句之前的所有约束条件，需继承 soot 的 BranchedFlowAnalysis。BranchedFlowAnalysis关键API：entryInitialFlow约束的初始化，指方法入口可能产生的约束，这里我们默认为true(方法入口不存在任何约束)flowThrough

protected abstract void flowThrough(A in, Unit s, List fallOut, List branchOuts);// in：执行前的约束// unit：即语句stmt// fallOut：不进分支的约束// branchOut：进入分支的约束

同理，这个方法需要计算语句执行后的约束，首先也是需要将in赋值到out，然后判断语句是否为判断语句(IfStmt)，如是，将语句加入到out中。这里fallOut是指if条件不成立的约束，branchOut指if条件成立的约束。05

分析流程

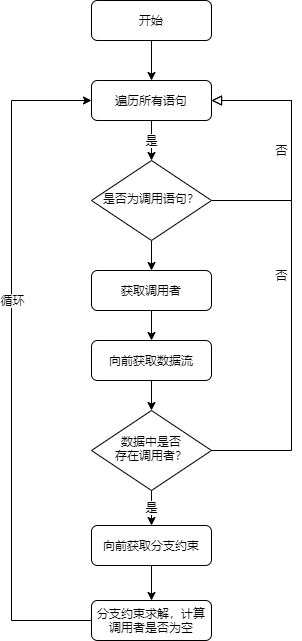

前面计算好每条语句之前的数据流与分支约束，信息已经收集完毕，下面可以开始对数据进行分析了。流程图如下：

① 遍历所有语句，并判断是否为调用语句(InvokeStmt，有调用关系才有NPE)② 获取调用者(NPE的关键在于调用者是否为空)③ 获取该语句的向前数据流(soot提供的getFlowBefore)④ 判断数据中是否有调用者(数据流建模时，只收集了与intent相关的数据，如向前的数据流中包含调用者，则可认为这个调用者来自intent)⑤ 获取该语句的向前分支约束⑥ 计算约束，得到调用者是否为空

分支约束计算举例

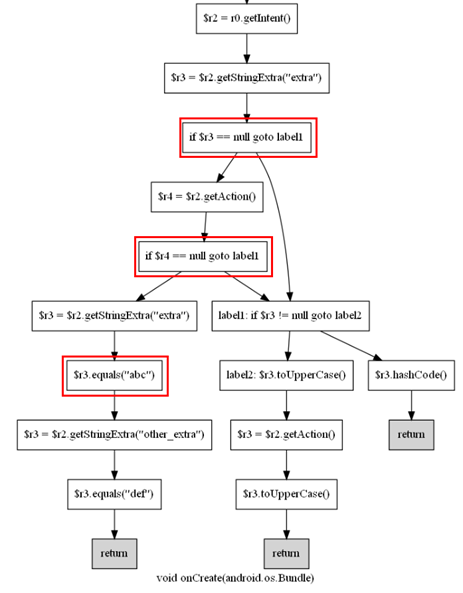

如上图，假设当前遍历到的语句为第三个红框($r3.equals("abc"))，即计算$r3(此处的$r3并不是之前的$r3，之前的$r3为extra数据，此处为重新赋值的extra，他们内容相同，但实际意义不同)是否为空，具体步骤如下：① 获取向前数据流，这里为$r4(action)、$r3(extra)、$r2(intent)② 获取之前的约束(前两个红框)，这里共有三个，分别为true(入口默认)、!if$r3 == null(fallOut)、!if$r4 == null(fallOut)，将这两条fallOut转换成数据，即为!extra == null与!action == null③ 总的表达式为 true & !extra == null & !action == null④ 可推断extra不为空且action不为空⑤ 回到$r3.equals("abc")这条语句，这里的$r3即为extra数据，所以可得出结论为该语句不会产生NPE上述只是简单描述了Android组件中NPE自动化检测的流程，介绍了分析的基本思路，实际代码实现中比较复杂，还需要考虑数据的建模、intent数据获取的判断、是否有try catch包围等问题。由于篇幅有限，此处就不作详细介绍了。▼以上就是本文的所有内容啦，上述提到的其实只是 soot 的冰山一角，感兴趣的同学可以到 soot 的 wiki 上深入学习，也可以阅读 soot 官方发布的《soot生存手册》作深一步了解。参考：1.https://github.com/soot-oss/soot/wiki2.https://soot-oss.github.io/soot/3.https://github.com/flankerhqd/JAADAS/4.https://blog.csdn.net/LZQ729089549/article/details/51538622/
