FT2000+ kvm Redflag

宿主机配置

虚拟机配置文件

<domain type='kvm'>  //如果是Xen，则type=‘xen’


    <name>redflag1</name> //虚拟机名称，同一物理机唯一


    <uuid>44748c15-7c00-4817-8724-675a27c3f821</uuid>  //同一物理机唯一，可用uuidgen生成


    <memory>67108864</memory>
    <currentMemory>67108864</currentMemory>  //memory这两个值最好设成一样


    <vcpu>64</vcpu>
    <cpu mode="host-passthrough"/>
    <os>
        <type arch='aarch64' machine='virt'>hvm</type>
        <loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
        <nvram template='/usr/share/edk2/aarch64/vars-template-pflash.raw'>/usr/share/edk2/aarch64/QEMU_VARS.fd</nvram>
    </os>
    <features>
        <acpi/>
        <apic/>
        <pae/>
    </features>
    <clock offset='localtime'/>  //虚拟机时钟设置，这里表示本地本机时间


    <on_poweroff>destroy</on_poweroff>  //突发事件动作


    <on_reboot>restart</on_reboot>
    <on_crash>restart</on_crash>
    <devices>   //设备配置

        <emulator>/usr/bin/qemu-kvm</emulator> //如果是Xen则是/usr/lib/xen/binqemu-dm

        <controller type="scsi" index="0" model="virtio-scsi"/>
        <controller type='usb' index='0' model='qemu-xhci' ports='15'/>
        <input type='keyboard' bus='usb'/>
        <input type='mouse' bus='usb'/>
        <input type='tablet' bus='usb'/>
        <disk type='file' device='cdrom'>//光盘


            <driver name='qemu' type='raw'/>
            <source file='/home/yeqiang/RedFlag-Asianux-Server-7.5-aarch64-for-Phytium-dvddisc-20210701.iso'/>
            <target dev='hda' bus='scsi'/>
            <readonly/>
        </disk>

        <disk type='file' device='disk'> //硬盘

            <driver name='qemu' type='qcow2'/>
            <source file='/home/yeqiang/qemu-virtual-machine/redflag.qcow2'/>
            <target dev='vda' bus='virtio'/>
        </disk>
                <graphics type='vnc' port='5900' autoport='yes' listen='0.0.0.0' keymap='en-us'>  //配置vnc，windows下可以使用vncviewer登录，获取vnc端口号：virsh vncdisplay vm0


            <listen type='address' address='0.0.0.0'/>
        </graphics>
        <interface type='bridge'>
          <source bridge='virbr0'/>
        </interface>

    </devices>
</domain>

测试程序

/**
tcti.cpp

参考：
https://www.cnblogs.com/organic/p/17321523.html

g++ -std=c++11 -lpthread trigger_cgroup_timer_inactive.cpp -o inactive_timer
./inactive_timer 100000 10000
*/

#include <errno.h>
#include <iostream>
#include <pthread.h>
#include <signal.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <string>
#include <sys/stat.h>
#include <sys/time.h>
#include <sys/types.h>
#include <unistd.h>

#ifndef CPU_CORE_COUNT
#define CPU_CORE_COUNT 64
#endif

using namespace std;
std::string sub_cgroup_dir("/sys/fs/cgroup/cpu/test");

// common lib
bool is_dir(const std::string &path) {
  struct stat statbuf;
  if (stat(path.c_str(), &statbuf) == 0) {
    if (0 != S_ISDIR(statbuf.st_mode)) {
      return true;
    }
  }
  return false;
}

bool write_file(const std::string &file_path, int num) {
  // std::cout << file_path << " op:" << num << std::endl;
  FILE *fp = fopen(file_path.c_str(), "w");
  if (fp == NULL) {
    return false;
  }

  // std::cout << file_path << " op:" << num << std::endl;
  std::string write_data = to_string(num);
  fputs(write_data.c_str(), fp);
  fclose(fp);
  return true;
}

std::string read_file(const std::string &file_path) {
  FILE *fp = fopen(file_path.c_str(), "r");
  if (NULL == fp) {
    return "read error...\n";
  }
  char buff[512];
  memset(buff, 0, 512);
  fread(buff, 512, 1, fp);
  return std::string(buff);
}

// ms
long get_ms_timestamp() {
  timeval tv;
  gettimeofday(&tv, NULL);
  return (tv.tv_sec * 1000 + tv.tv_usec / 1000);
}

// cgroup
bool create_cgroup() {
  if (is_dir(sub_cgroup_dir) == false) {
    if (mkdir(sub_cgroup_dir.c_str(), S_IRWXU | S_IRGRP) != 0) {
      cout << "mkdir cgroup dir fail" << endl;
      return false;
    }
  }

  int pid = getpid();
  cout << "pid is " << pid << endl;
  std::string procs_path = sub_cgroup_dir + "/cgroup.procs";
  return write_file(procs_path, pid);
}

bool set_period(int period) {
  std::string period_path = sub_cgroup_dir + "/cpu.cfs_period_us";
  return write_file(period_path, period);
}

bool set_quota(int quota) {
  std::string quota_path = sub_cgroup_dir + "/cpu.cfs_quota_us";
  return write_file(quota_path, quota);
}

bool set_cpuOnline(int cpuId, int online) {
  std::string cpuPath = std::string("/sys/devices/system/cpu/cpu") +
                        std::to_string(cpuId) + std::string("/online");
  return write_file(cpuPath, online);
}

// thread
// param: ms interval
void *thread_func(void *param) {
  int i = 0;
  int interval = (long)param;
  long last = get_ms_timestamp();

  while (true) {
    i++;
    if (i % 100000 != 0) {
      continue;
    }

    long current = get_ms_timestamp();
    if ((current - last) >= interval) {
      last = current;
    }
  }

  pthread_exit(NULL);
}

void test_thread() {
  const int k_thread_num = CPU_CORE_COUNT * 10;
  pthread_t pthreads[k_thread_num];

  for (int i = 0; i < k_thread_num; i++) {
    if (pthread_create(&pthreads[i], NULL, thread_func, (void *)(i + 1)) != 0) {
      cout << "create thread fail" << endl;
    } else {
      cout << "create thread success,tid is " << pthreads[i] << endl;
    }
  }
}

void *thread_cpu_online_ctl(void *param) {
  int online, cpu;
  bool b;
  while (true) {
    online = rand() % 2;
    cpu = rand() % CPU_CORE_COUNT;
    b = set_cpuOnline(cpu, online);
    std::cout << cpu << " -> " << online << "result:" << b << std::endl;
    std::cout << read_file("/sys/devices/system/cpu/online") << std::endl;
  }

  pthread_exit(NULL);
}

void cpu_ctl_thread() {
  const int k_thread_num = CPU_CORE_COUNT;
  pthread_t pthreads[k_thread_num];

  for (int i = 0; i < k_thread_num; i++) {
    if (pthread_create(&pthreads[i], NULL, thread_cpu_online_ctl,
                       (void *)(i + 1)) != 0) {
      cout << "create thread fail" << endl;
    } else {
      cout << "create thread success,tid is " << pthreads[i] << endl;
    }
  }
}

int main(int argc, char *argv[]) {

  int period = 100000;
  int quota = CPU_CORE_COUNT * 0.8 * 100000;
  cout << "period is " << period << endl;
  cout << "quota is " << quota << endl;
  srand(time(nullptr));

  test_thread();
  cpu_ctl_thread();
  if (create_cgroup() == false) {
    cout << "create cgroup fail" << endl;
    return -1;
  }

  set_period(period);
  set_quota(quota);

  while (true) {
    sleep(10000);
  }

  return 0;
}

编译

g++ -std=c++11 -lpthread tcti.cpp -o tcti

执行

./tcti &

vmstat监控

vmstat 1

一段时间后

此时，bash上敲击回车能换行,但是无信息输出

ctrl+C 可退出程序（又一次测试未退出，卡主了）

tcti进程 cpu 0%

kill -9 无法杀死

reboot，卡死

此时键盘输入有信息打印

卡死后，放置约14小时后，再次vnc登录，光标已不再闪烁，键盘输入也没有给出反馈，彻底死机。

此时在宿主机查看kvm进程CPU状态，几乎没有消耗

virsh 导出内核转储文件分析(64G内存，时间较长)

virsh dump --memory-only --format=kdump-zlib  redflag1 redflag1-coredump-0428-stucked.zlib

重启虚拟机，分析coredump

crash调试

bt -a

原本期望通过不断设置CPU在线状态，迫使CFS触发_nohz_idle_balance。实际上的故障与期望不一致，产生了新问题。

重新测试

刚开始测试时，100.0 id 数值明显不对，应该是操作CPU在线状态导致

约6分钟后，测试进程没有CPU消耗了

STAT：SI

S //处于休眠状态；

l //多线程，克隆线程（使用 CLONE_THREAD, 类似 NPTL pthreads）；

参考：Linux进程状态(ps stat)详解_smartvxworks的博客-CSDN博客

说明此时线程sleep后没有再被调度器分配CPU了。

当前CPU online状态

gdb attach上去看看

挂不上去，且无法退出

正确指令应该是 gdb attach 2034(虽然敲错了指令，但日志已显示Attatching to process 2034)

在kvm外，导出coredump

virsh dump --memory-only --format=kdump-zlib  redflag1 redflag1-coredump-0428-stucked2.zlib

从目前看，应该是触发了bug，当前任务被调度出去，一直没能调度回来。该进程程序本身没有什么问题。

查看几个子线程，连号

都在这个位置

复测，待续。。。

10分51秒后，tcti CPU占用率掉到了0%

尝试手动调整cgroup限制，新开ssh窗口登录上去，方便观察top信息

cat /dev/null > /sys/fs/cgroup/cpu/test/cgroup.procs
cat /dev/null > /sys/fs/cgroup/cpu/test/tasks

查看发现无法清空

设置所有CPU online=1

 ls /sys/devices/system/cpu/ | grep cpu | grep -v freq | grep -v idle | xargs -i echo "echo 1 > /sys/devices/system/cpu/"{}"/online" | bash

当前进程卡死了。。。

推测引发了内核层bug

mesg当前时段没有信息输出

FT2000+ kvm openEuler 20.03 LTS SP3 64C64G

openEuler 20.03 LTS SP3 aarch64

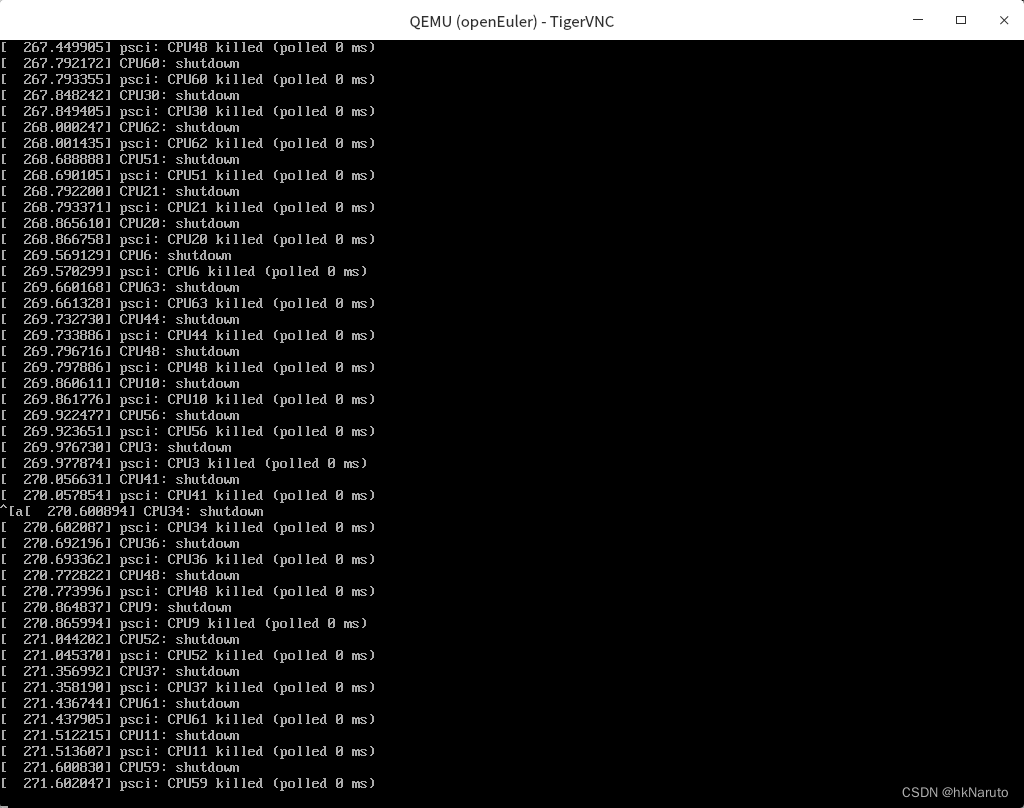

运行两小时，正常，说明是内核的bug

20230504补充

openEuler 20.03 LTS SP3 复测，启动时直接卡死，即：停在所有线程初始化完毕阶段。

并没有出现以下信息

复测说明：openEuler 20.03 LTS SP3内核有相似故障。

复测3

手动循环重启9次（即：运行./tcti 等开始操作CPU上下线线程跑几秒，ctrl+C中断程序，再启动）

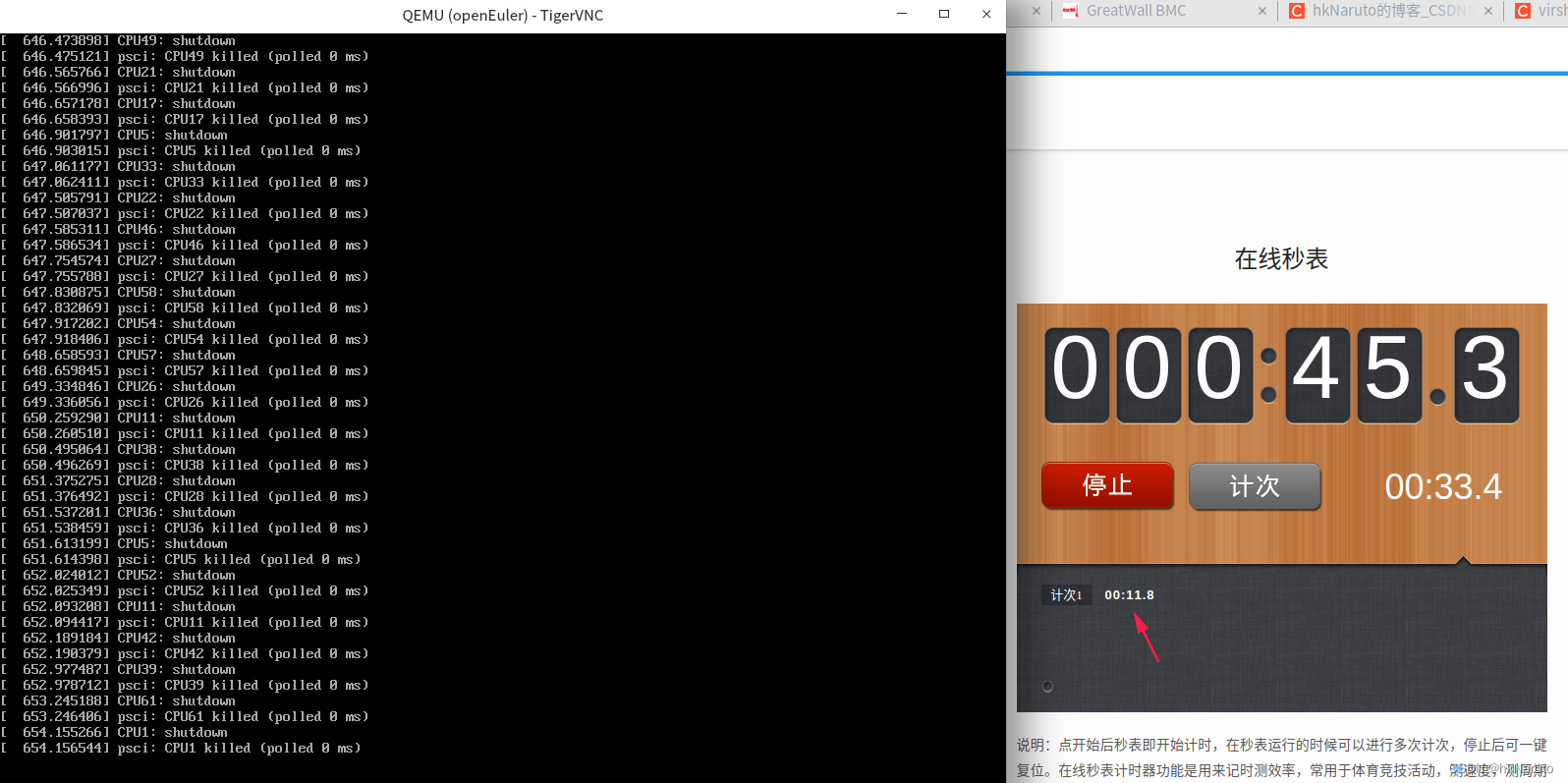

第十次启动，保持不动，约11秒后，不输出内核日志，宿主机查看CPU使用率也掉到接近0%。任务不调度故障复现。

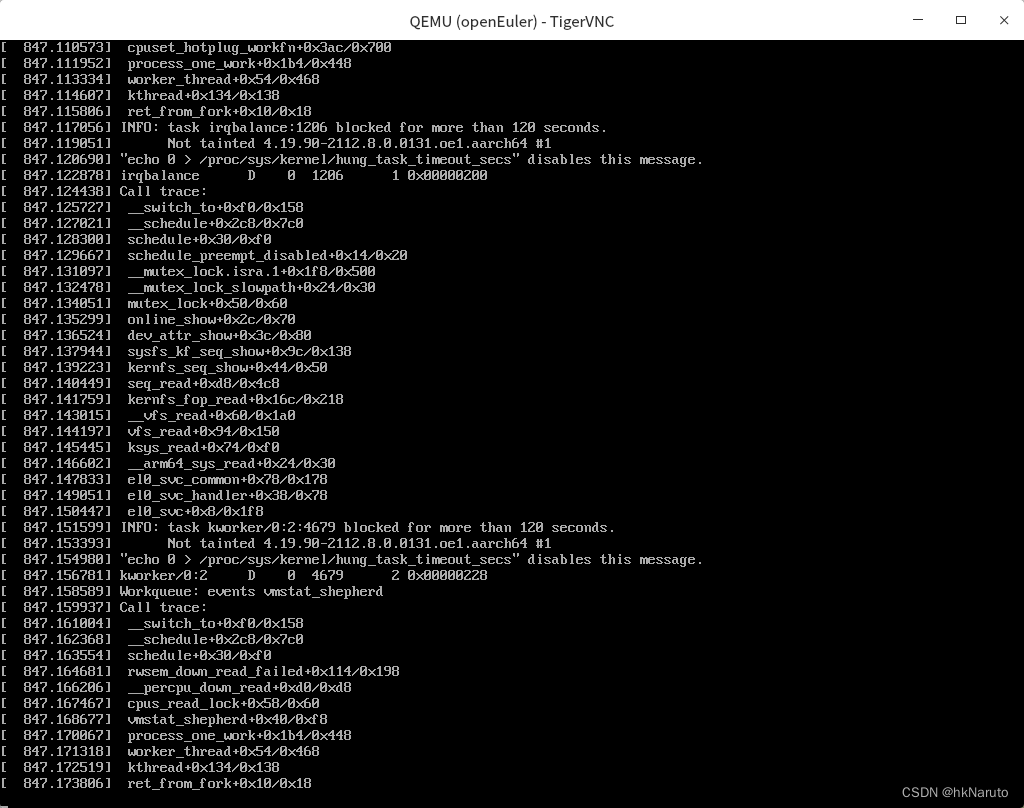

一段时间后，屏幕输出

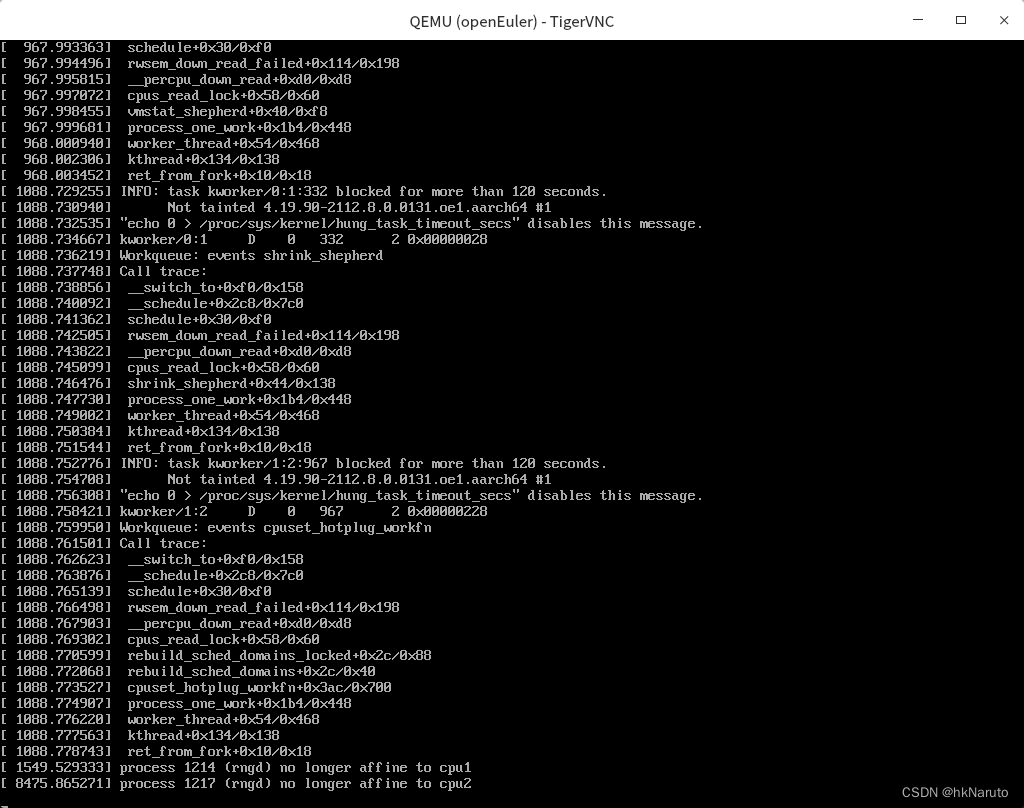

task blocked for more than 120 seconds

process rngd no longer affine to cpu1

FT2000/4 台式机红旗操作系统复现。

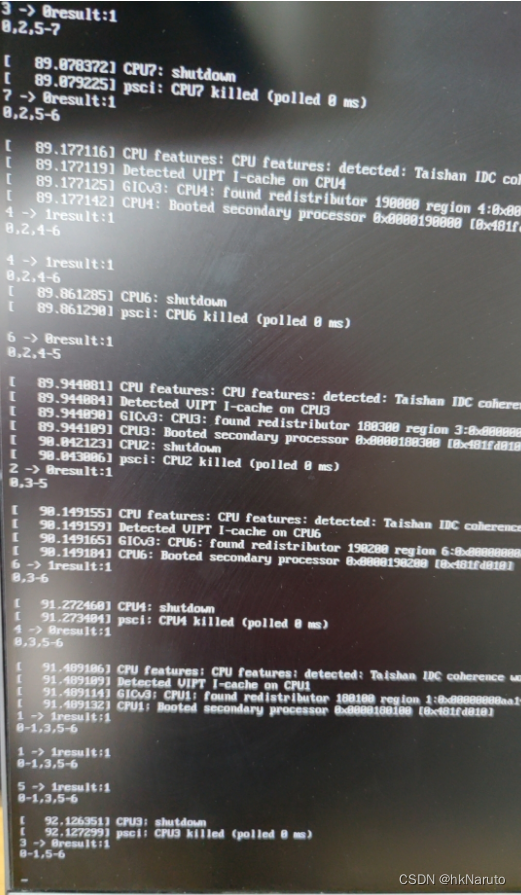

Kunpeng920 8核 openEuler 20.03 LTS SP3 台式机，

一次就复现，10秒左右。半小时卡死终端无输出。

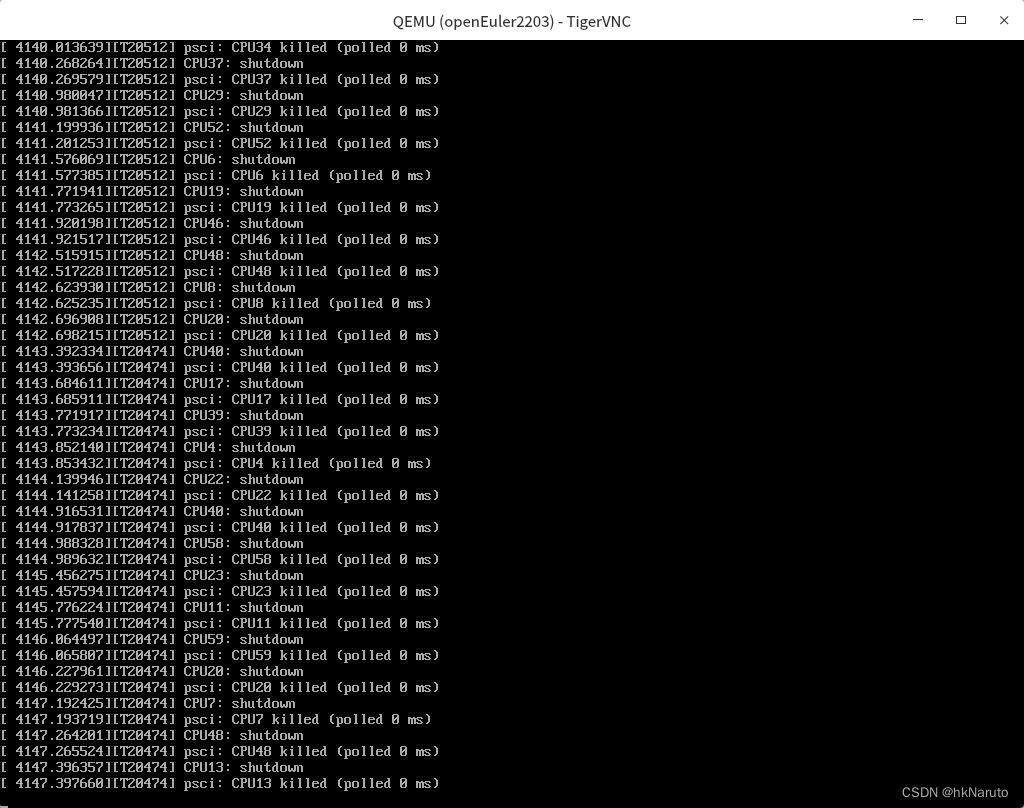

FT2000+ openEuler 22.03 LTS 64C64G kvm

一个多小时，正常

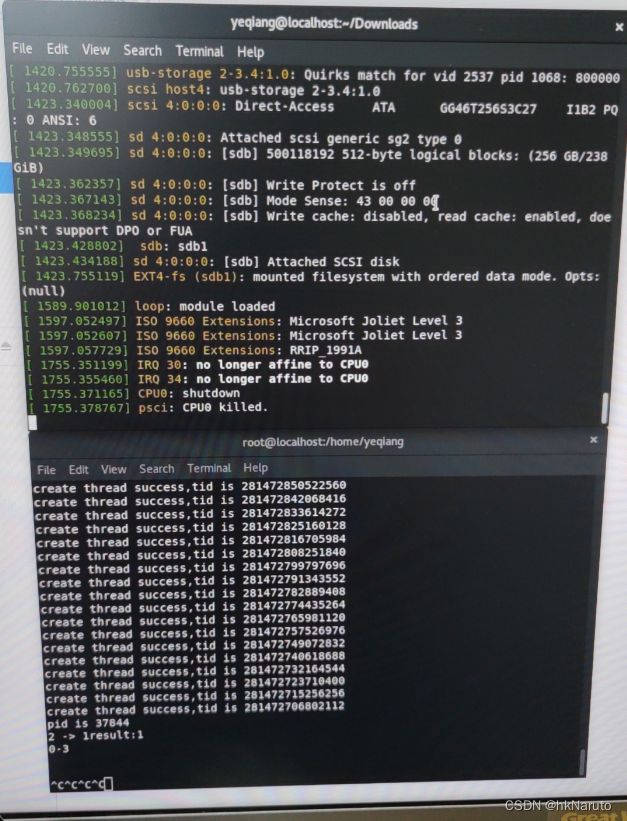

FT2000/4 CentOS8

启动就卡死进程，无法kill

CPU0 killed 导致？？CPU0 不能下线？

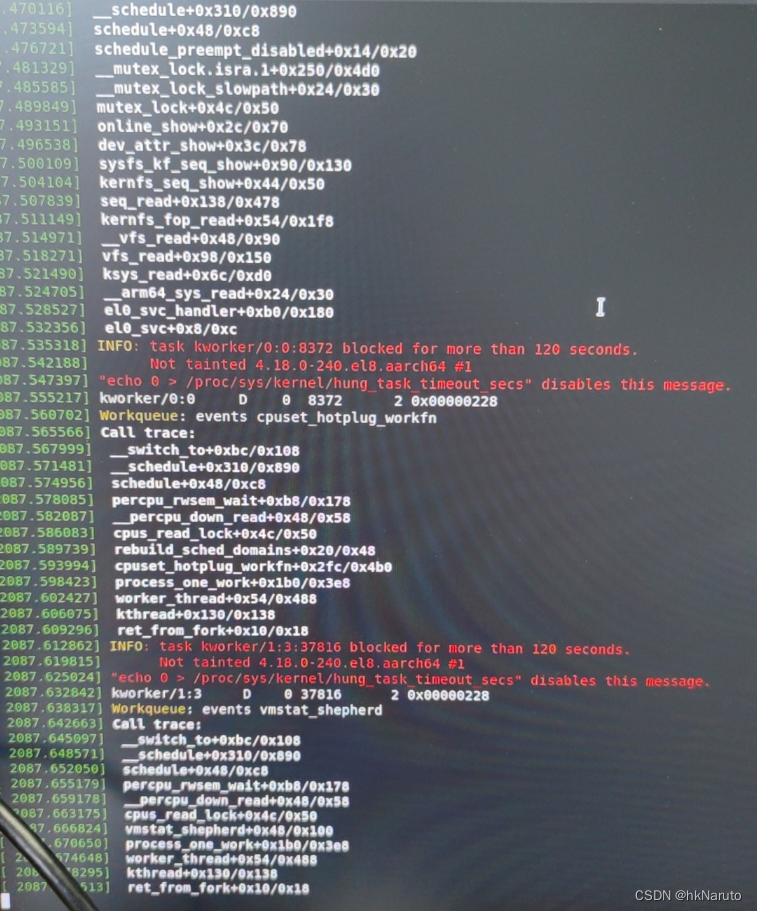

一段时间后：

task kworker blocked for more than 120 seconds

not tainted

echo 0 > /proc/sys/kernel/hung_task_timeout_secs

reboot同样造成物理机完全卡死

复测，排除CPU0下线，当 online= 0-1,3时（第一次下线就挂了），复现。排除因为CPU0下线导致。
