模块拆分

在Proteus里完成仿真，我们首先要在keil5内编程并生成可上传的hex文件，再在Proteus摆好相应元件，连接好线路后即可上传，开始仿真。

环境搭建

Proteus安装

参考文档链接：https://my.oschina.net/u/4518053/blog/4756189?hmsr=kaifa_aladdin

keil5安装

keil5安装后还需要添加51单片机的依赖包。
参考文档链接：https://blog.csdn.net/weixin_45309916/article/details/108948672?utm_mediuml
添加依赖包：https://blog.csdn.net/qinshiyang/article/details/82381518?utm_mediuml

Proteus部分

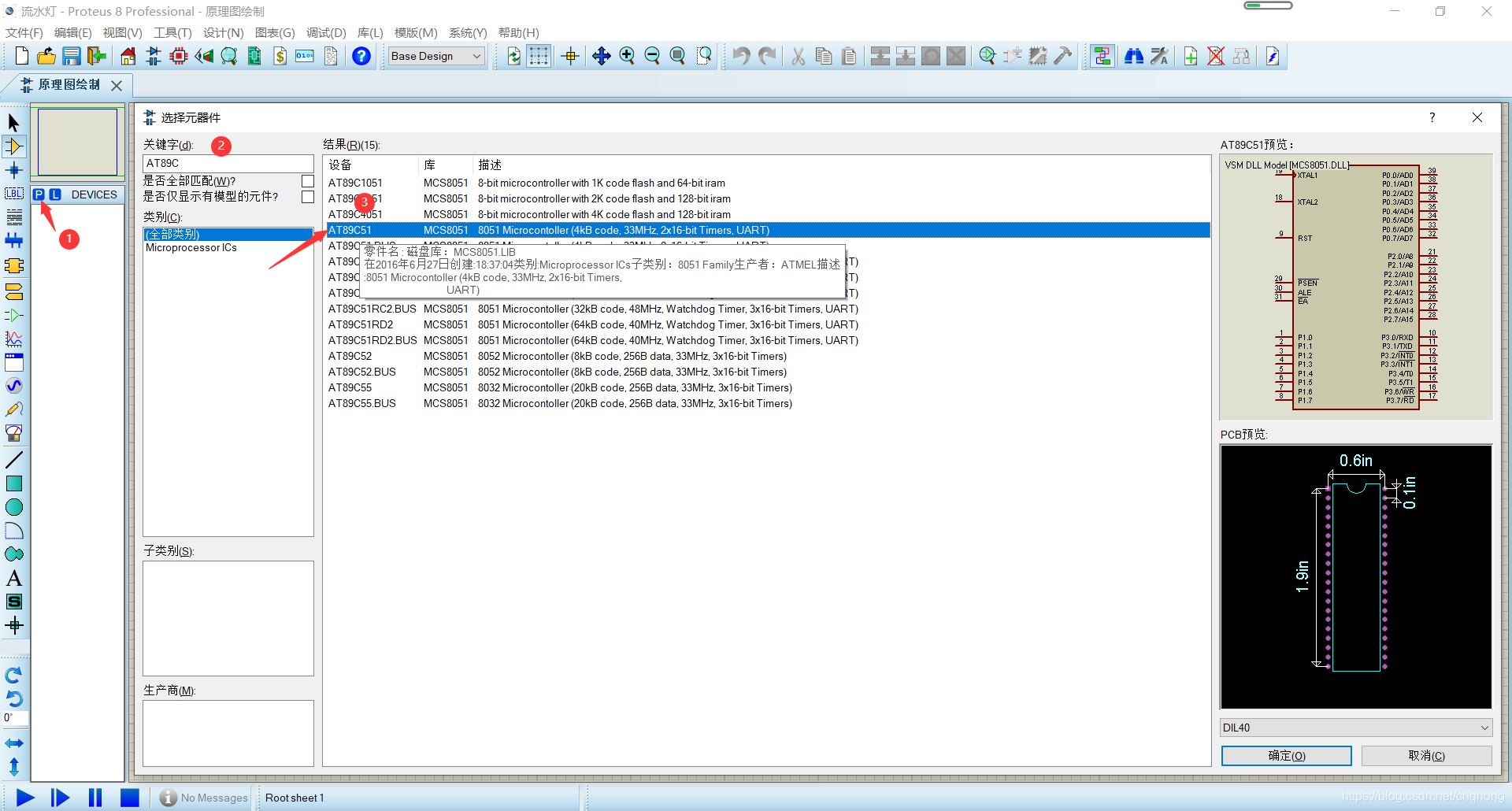

创建项目后在元件库中找到AT89C51和LED灯，按下图位置摆放。

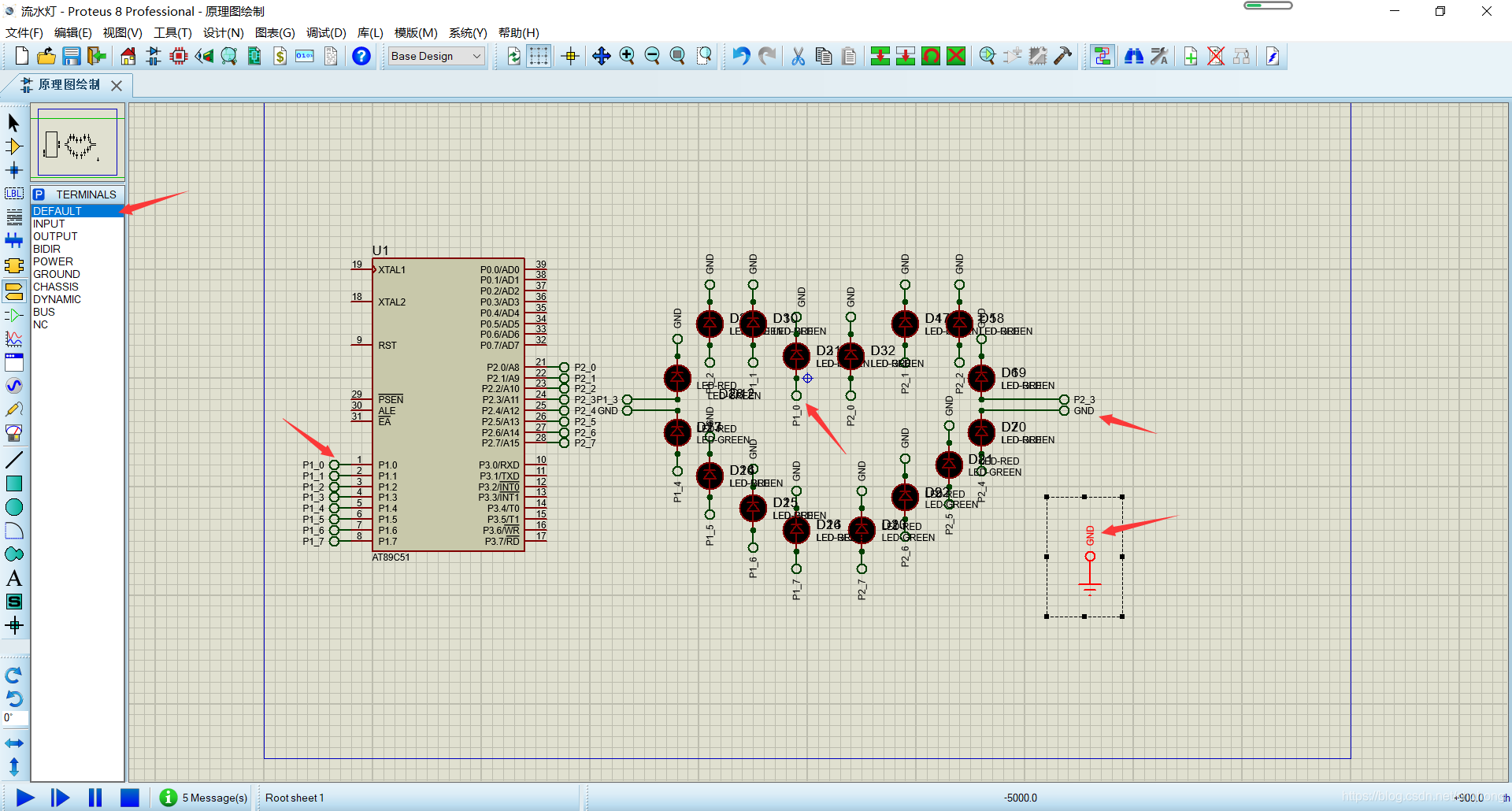

在终端模式里找到DEFAULT和地，给对应引脚和灯的正负极标上相同的标号，代表连接，当然也可以直接连线。

keil5部分

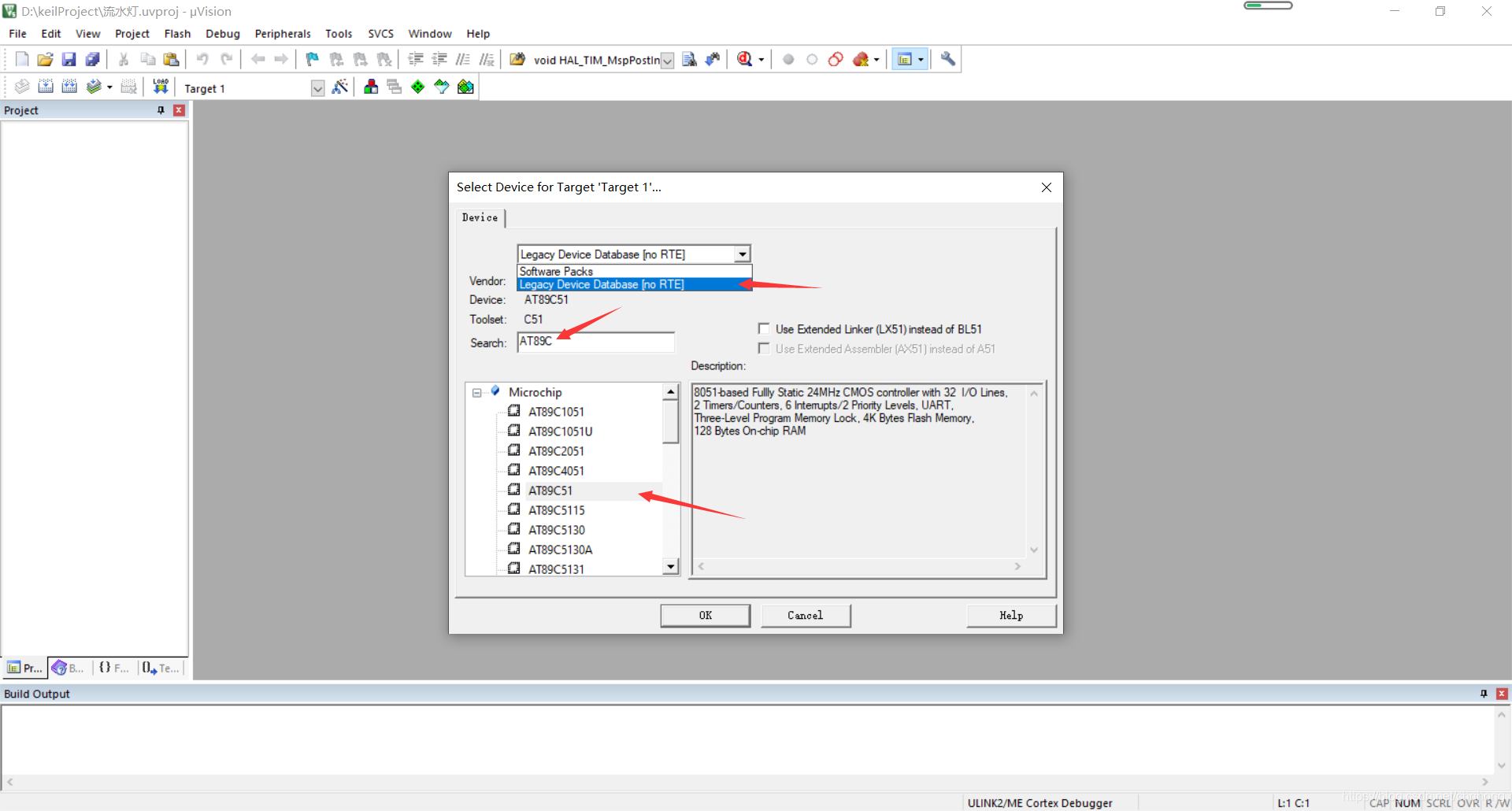

搭好环境后新建项目，选择AT89C51系列芯片。

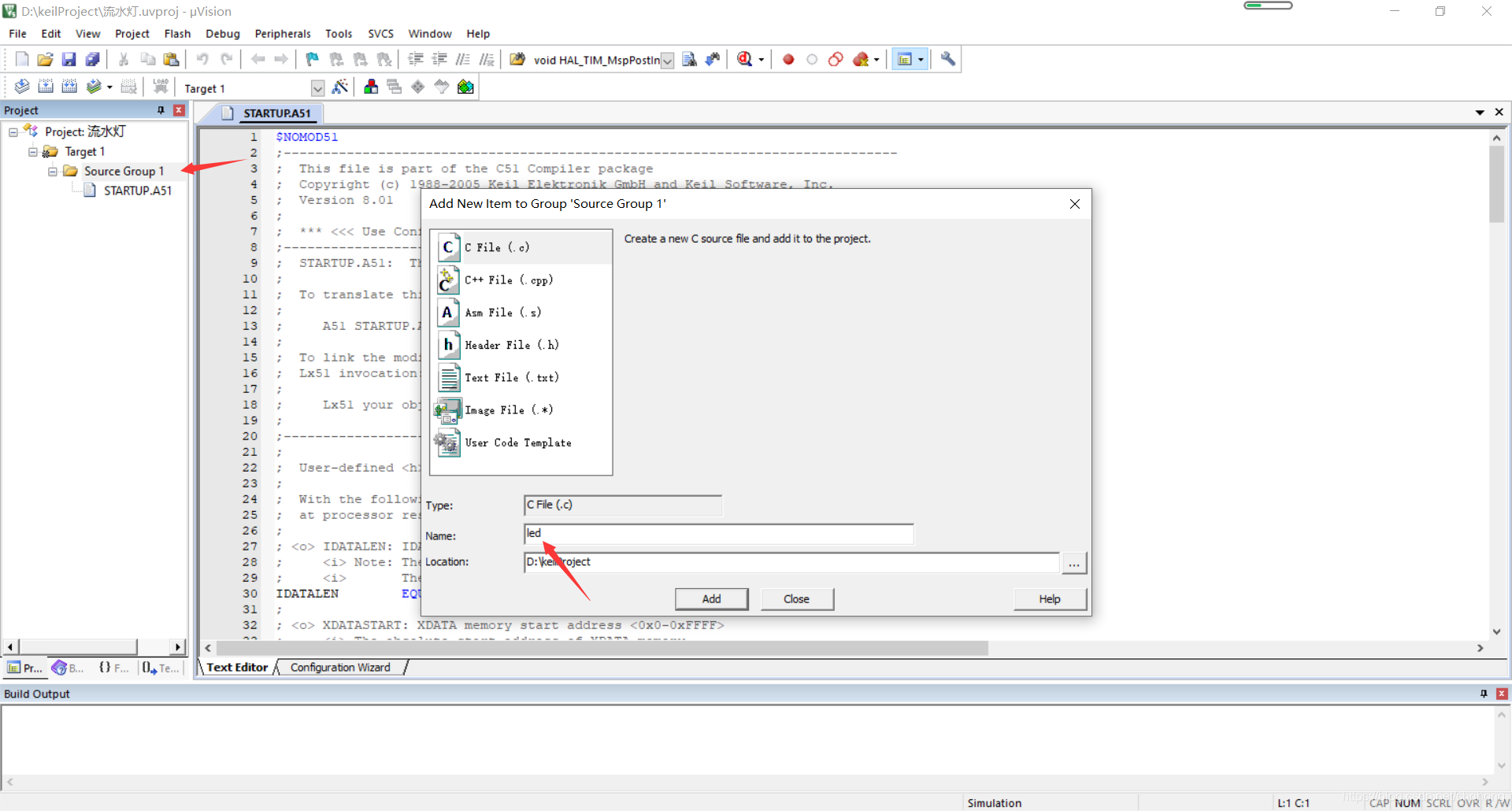

新建led.c文件。

编写代码如下。

#include <reg51.h>

unsigned int x;

void main()
{
	x=200;
	P1=0x01;
	P2=0x01;
	while(1)
	{
		while(x--);    //延时函数，减一次一个晶振周期
		P2=P2<<1;      //左移
		P1=P1<<1;      //左移
		if(P2==0x00&&P1==0x00)
		{P2=0x01;   //回到起始位置
		 P1=0x01;
		}
	}
}

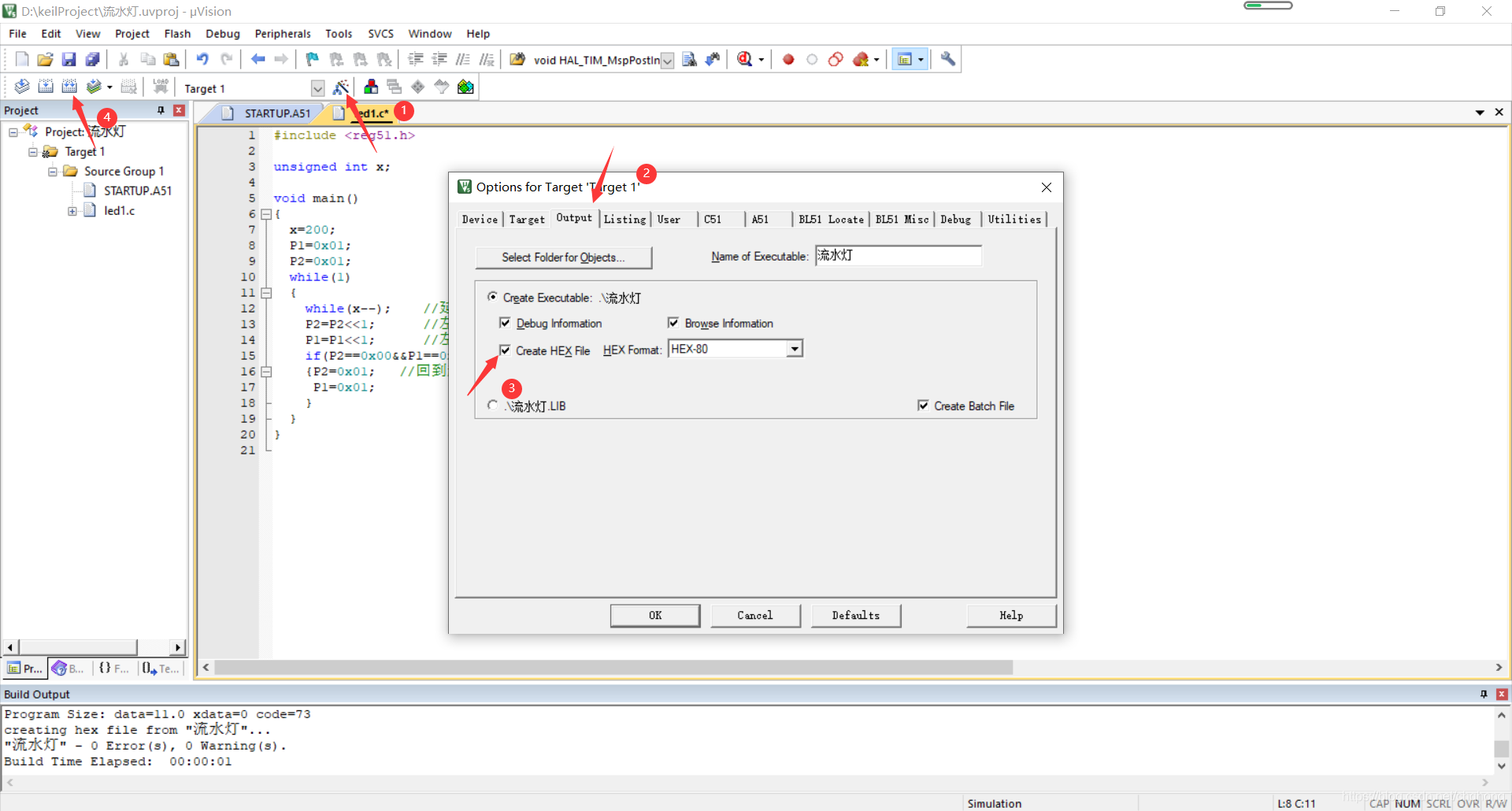

记住点select fo’lder for objects来选择hex生成的目录，编译生成hex文件，回到Proteus里，选中hex文件。

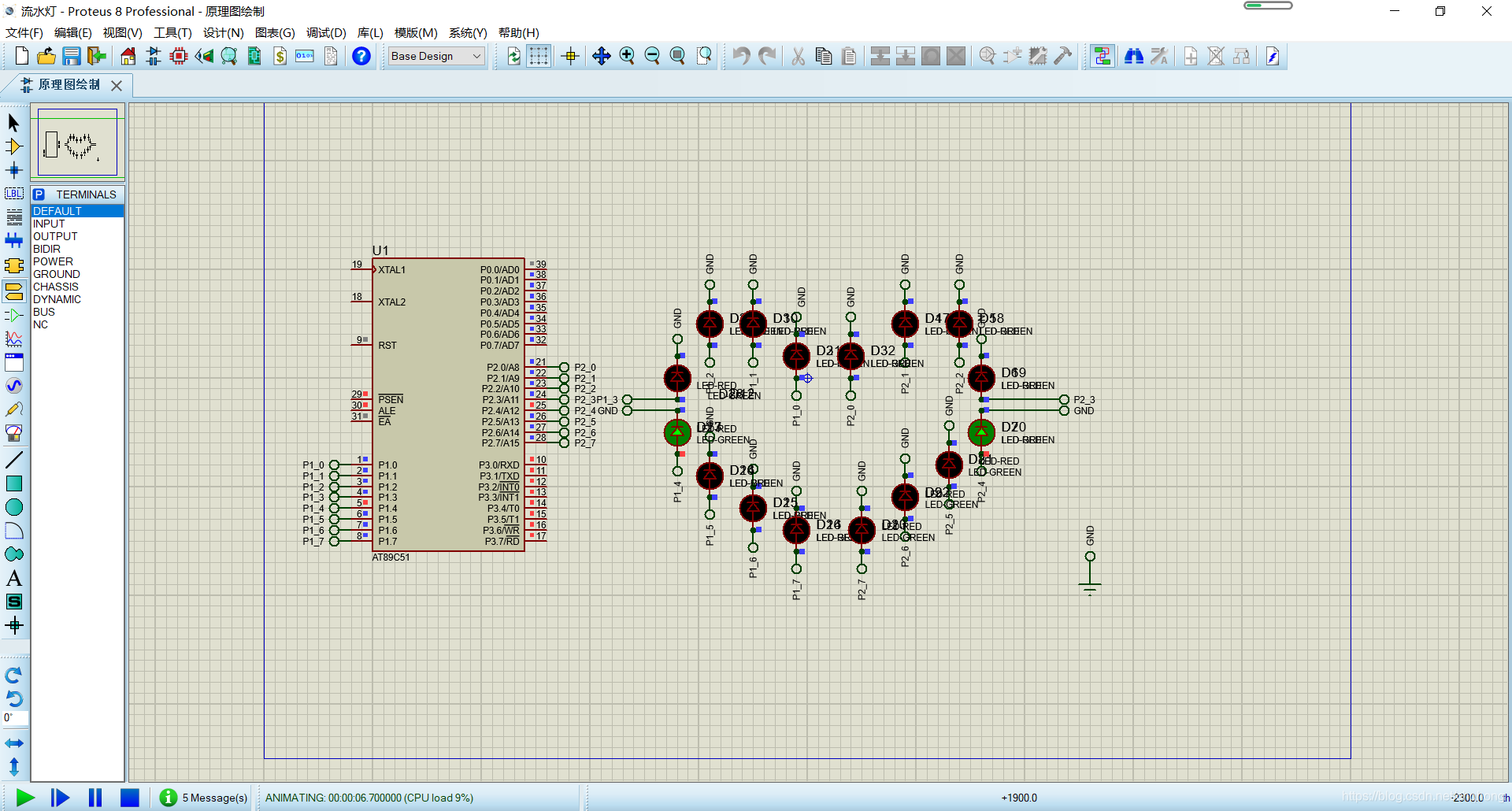

仿真效果

总结

流水灯操作的主要是运用位操作，需要对二进制数比较敏感。本次通过流水灯程序，相信大家对引脚也有了一定的了解，可以尝试去通过编程来控制其他的器件了。
注意：在仿真的时候我用P0引脚无法控制，具体原因还未查明。
