      有同事反馈他的pc192.168.205.201无法访问svn资源192.168.193.10，而其他人都能访问，让协助解决。

询问他ping的结果，反馈回显无法访问目标主机。

无法访问目的主机的可能性：

1、对方没有开机，或者开机但没有接入对应的广播域，跨网段的ip的话，所属网关arp查询消息没有得到应答，直连路由的话，本机发出arp消息没有被应答。

2、对方ip不存在。

3、设备本身路由错误，没有对应访问的路由。这种情况是所有网卡状态down，没有任何直连路由和默认路由的情况。

4、设备自身路由错误，应该走默认网关的ping消息，认为是同一网段，发出arp查询消息，在广播域里没到得到应答。

无法访问目的主机，是icmp的错误消息，由网络节点发出，直连路由的网络节点是发出ping动作的设备自身ip地址。跨网段是经过的网络节点用正常时ip导通时的ip地址回icmp错误消息。根据ping消息打印返回节点的ip地址可以判断出是直连路由还是其他跨网段非本机节点回的消息。

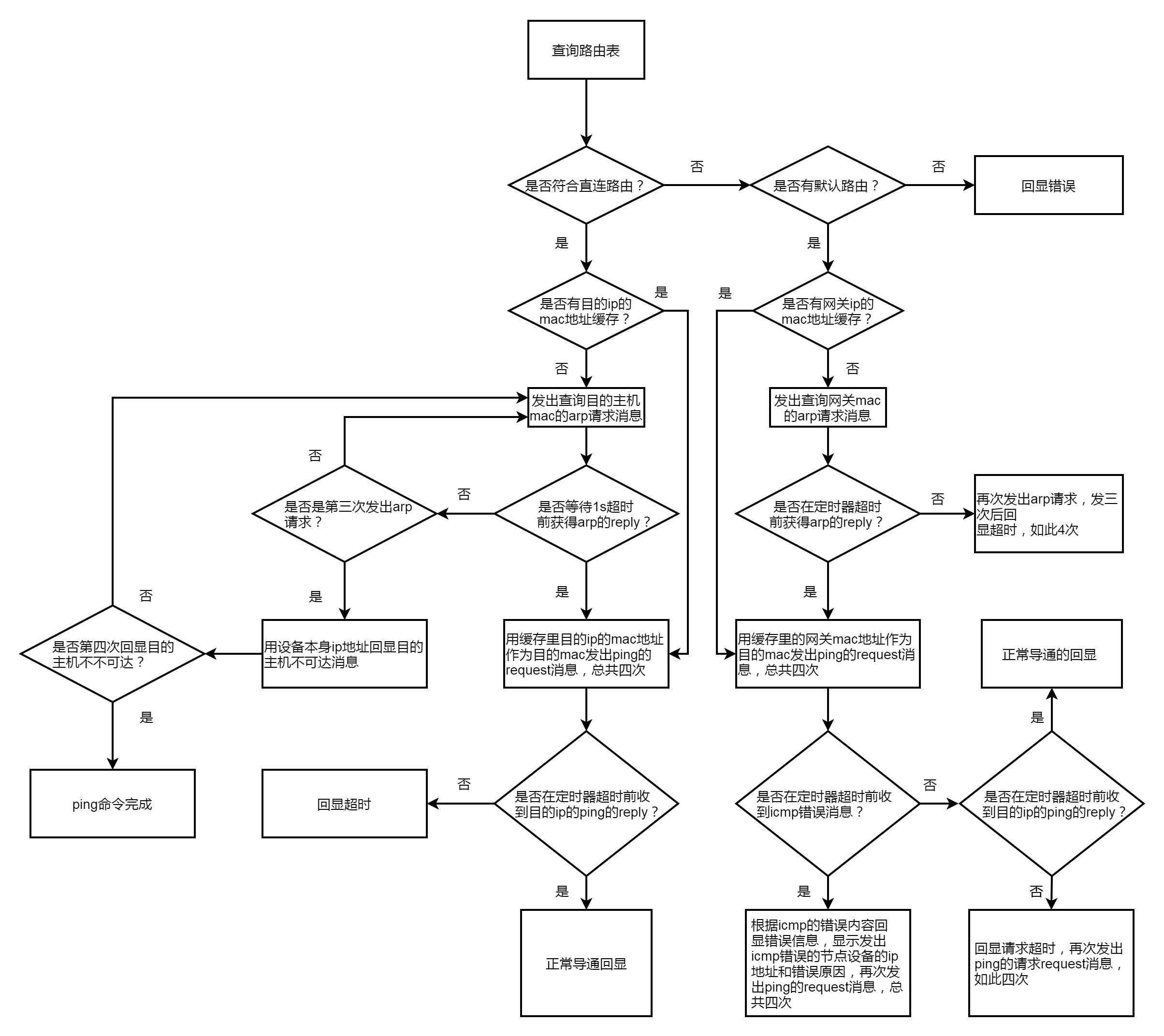

ping的过程流程图如下：

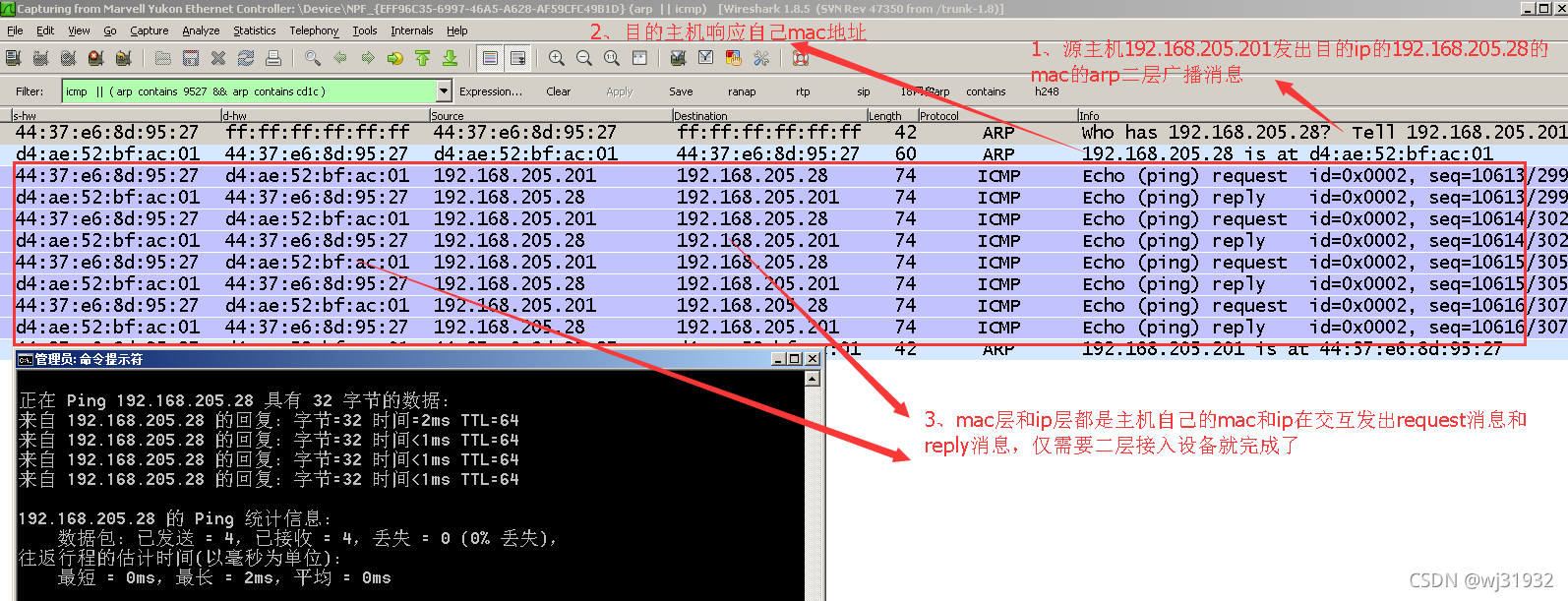

具体过程是，输完命令后，根据目的ip，先查路由表，看目的主机ip是否走直连路由，是就去检查mac地址缓存表，看是否有该地址的mac地址缓存，没有的话，是用直连路由的一个本机接口去发出请求目的ip的mac地址的arp请求request消息，收到arp响应后，用这个mac地址封装二层数据，发出icmp协议的ping请求消息。mac地址缓存里有，直接封装ping的request消息。没有得到mac地址，不发出ping的request消息，用自身ip回显目的主机不可达。而没有错误时，组包发出，目的主机收到后，同样的过程根据收到包的源ip进行查路由表，查mac地址缓存，发包的的过程。192.168.205.201/24去ping同网段ip192.168.205.28的wireshark流程，无需三层节点设备的参与，如下图：

  无法访问目的主机的抓包和截图，一秒发出一次arp，三次收不到打印一次无法访问目的主机。

      查路由表发现不是直连路由和静态路由的话，走默认路由的话，就去查是否有默认网关的mac地址，没有去请求网关的mac地址，有就直接封装ping的request消息。若目的主机收到后，由于回程路由缺失原因，防火墙原因在网络层拦截icmp探查消息，入口或者出口不一致等，没有按原路返回，或没有回复，主机在等reply超时后，会有相应的超时显示。若目的网关发出arp查询消息未找到目的主机，或者经过的节点设备发现有错误，无法到达目的主机，会选择正常时的回复接口ip给源主机发出一个icmp错误消息，提示源主机。源主机会回显错误提示。网关发给转发给目的主机，目的主机收到后，同样走查本地路由表，查下一跳ip的mac地址，二三层组包发出的过程。

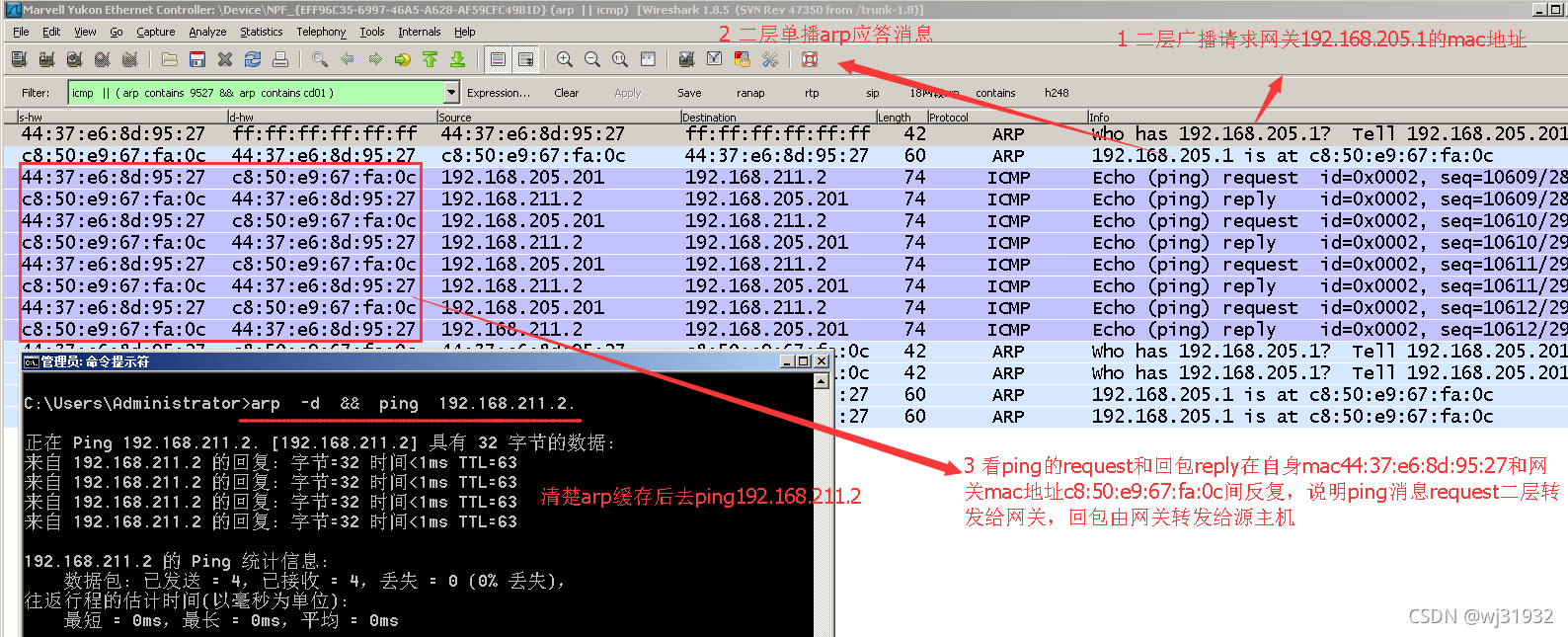

 如下图：192.168.205.201/24,gw192.168.205.1去ping192.168.211.2的过程，需要三层交换节点设备的参与

 跨网段打印目的主机不可达的抓包，目的网关收到一个ping的request消息，同样发出三次arp查询，查询不到，3秒发出源主机一个icmp错误消息，告知无法找到目的主机。如下图：

 205网段和206网段在同一三层交换机下的不同vlan，所以icmp是由205网段的网关ip192.168.205.1发出的，如图中黑色行显示的icmp消息的源ip地址。



排查过程：

        跨网段是对方网关收到ping的request消息后，去找对应ip的mac地址，没有得到响应后的，网关用正常时的回消息所用ip地址作为源ip地址给发出消息的源主机发icmp消息，错误类型是目标主机不可达。pc回显结果目的主机不可达消息。考虑205网段的网关是205.1,193的网段的网关是193.1，两个网段都接在同一三层交换机下，通过三层交换机的直连路由实现跨网段访问的，告知他是否193.10未开机？

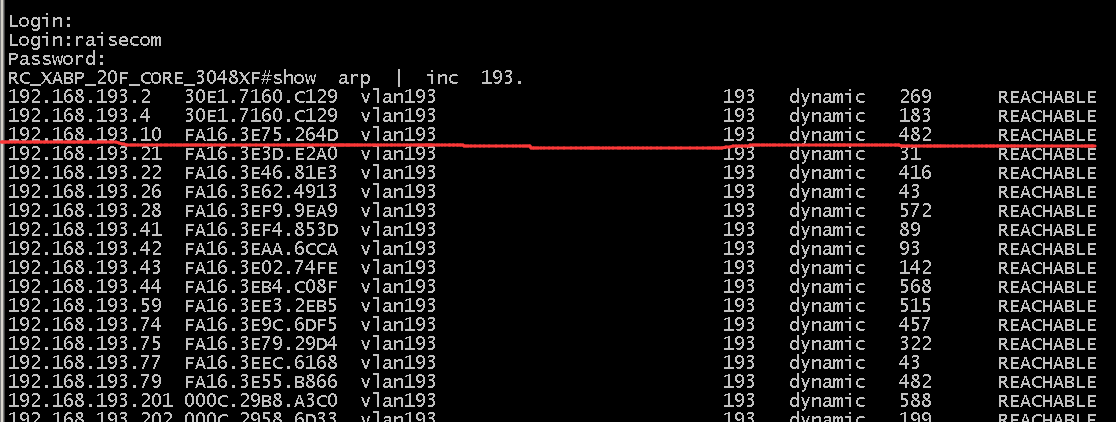

  反馈其他人都能访问，奇怪，登录核心三层交换机查看arp表现？

 发现该主机在，自己ping了一下，也能ping通，排除1,2的可能性，ip是存在的，而且在对应广播域里。检查是否是3,4的原因？

  但他上网正常，显然情况3不成立，检查一下是否符合情况4？

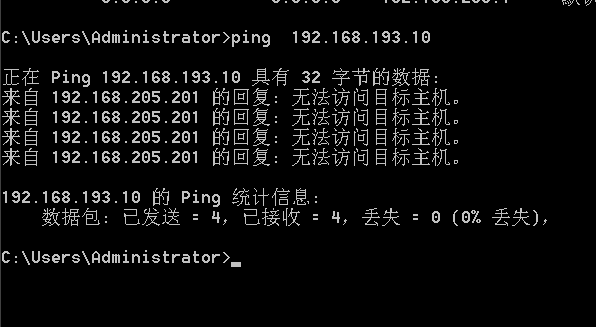

到他工位让他抓包后ping进行观察？结果如下：

是自身ip192.168.205.201的回复：无法访问目的主机，若是这样证明ping动作判断目的ip使用直连路由，若是核心三层交换机回的消息，应该显示192.168.205.1的回复无法访问目的主机（因为是自身ip回显的无法访问目的主机而非其他网关地址）。

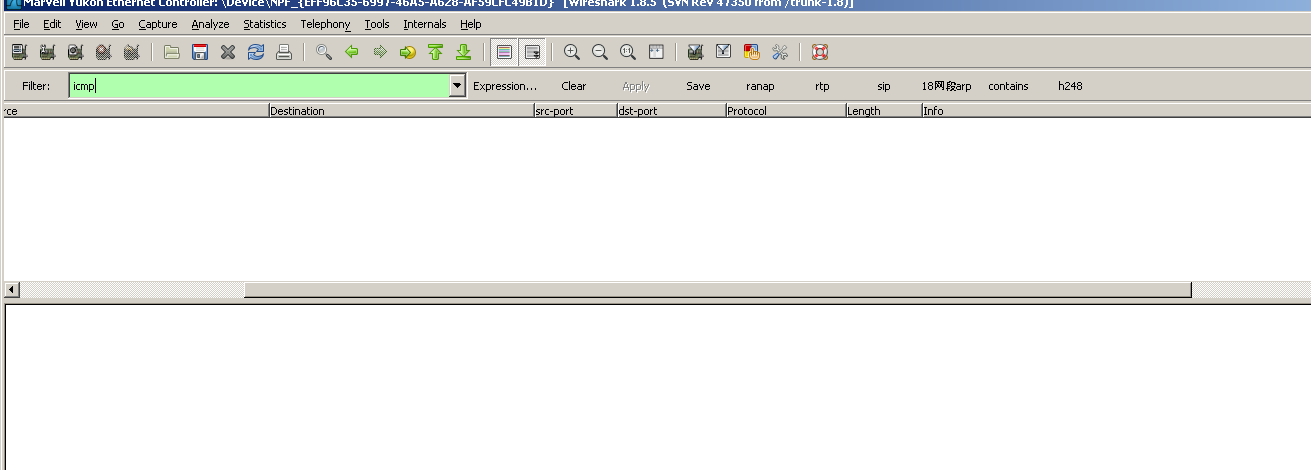

wireshark里过滤icmp发现没有任何icmp的ping的request消息发出。

难道pc认为192.168.193.10和自己的192.168.205.201是同一网段？若是那样，应该有arp消息发出。过滤arp进行查找？

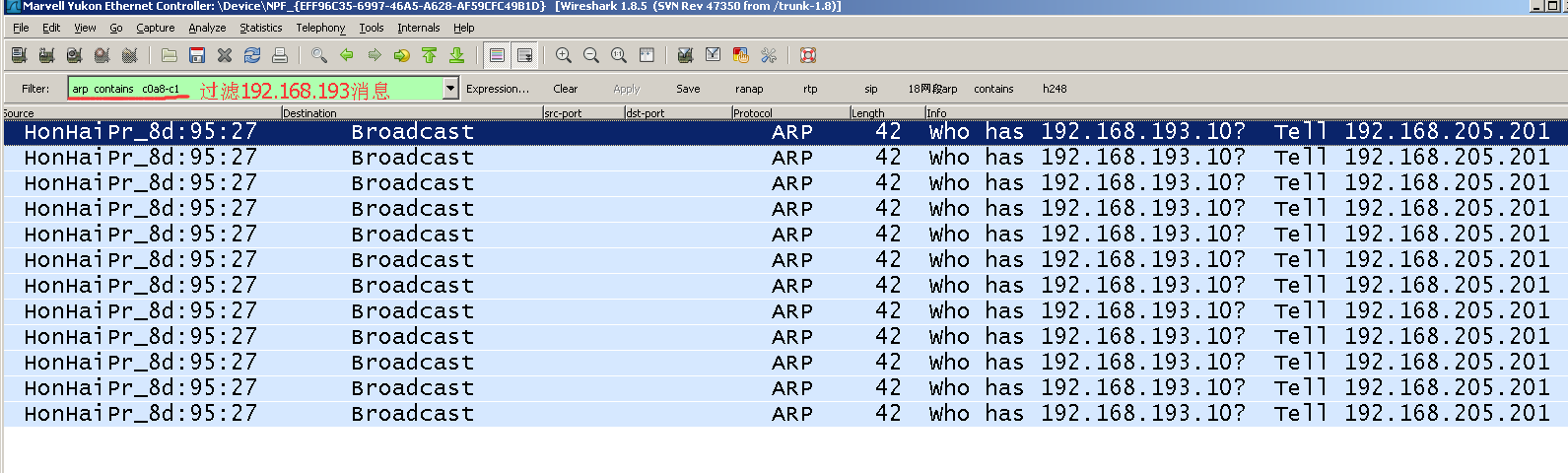

用arp  contains  c0a8-c1来过滤arp里含有192.168.193.0/24的arp消息，显示结果如下：

 发现有arp发出，没有得到响应。查看路由表看看是否有对应的直连路由？

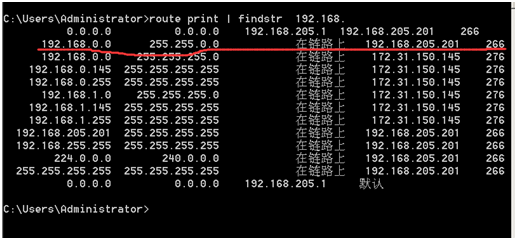

pc有双网卡，配置了多个ip地址，为方便观察，执行route  print  |  findstr  192.168.来过滤显示结果。

发现有两条路由，metric比较大的是usb网卡配置了192.168.0.145和192.168.1.145后的显示路由。而红线是主板集成网卡的显示。

       如上图红线所示，有192.168.0.0/16的直连路由，估计就是掩码配置错误所致，因为是16位掩码，所以pc认为192.168.0.1到192.168.255.254间的目的ip的访问都是走直连路由，直接用本机的192.168.205.201发出arp查询消息。192.168.193.10也被认为是直连路由的访问，所以直接发出arp查询。但205vlan的广播域里没有这个ip，自然不会有arp响应。

     确定是原因4，本身路由错误，应当走默认路由的数据，走了直连路由。

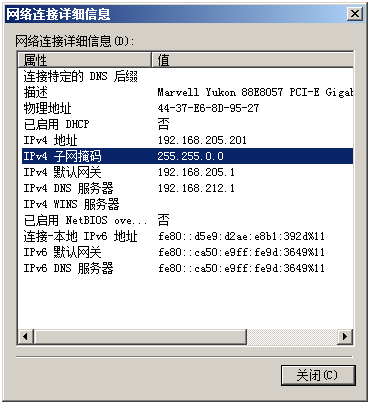

检查网口掩码：

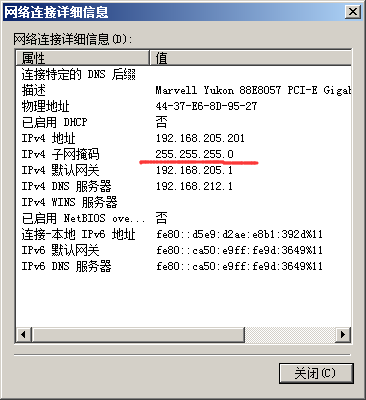

确认掩码配置错误，是16位导致问题，让他改成24位255.255.255.0后，观察。

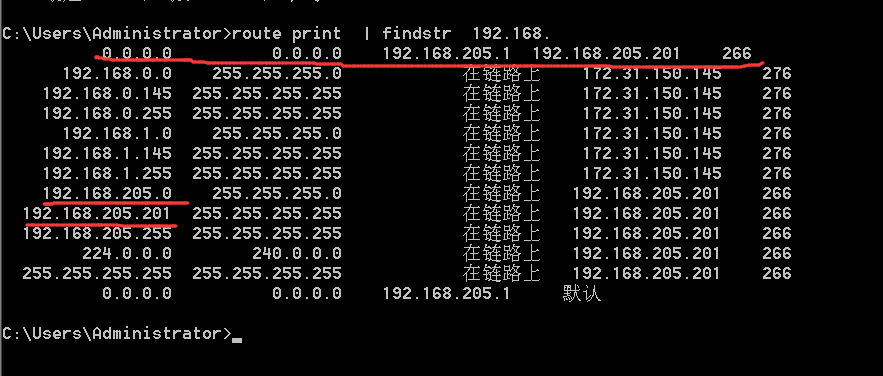

查看路由表如下：

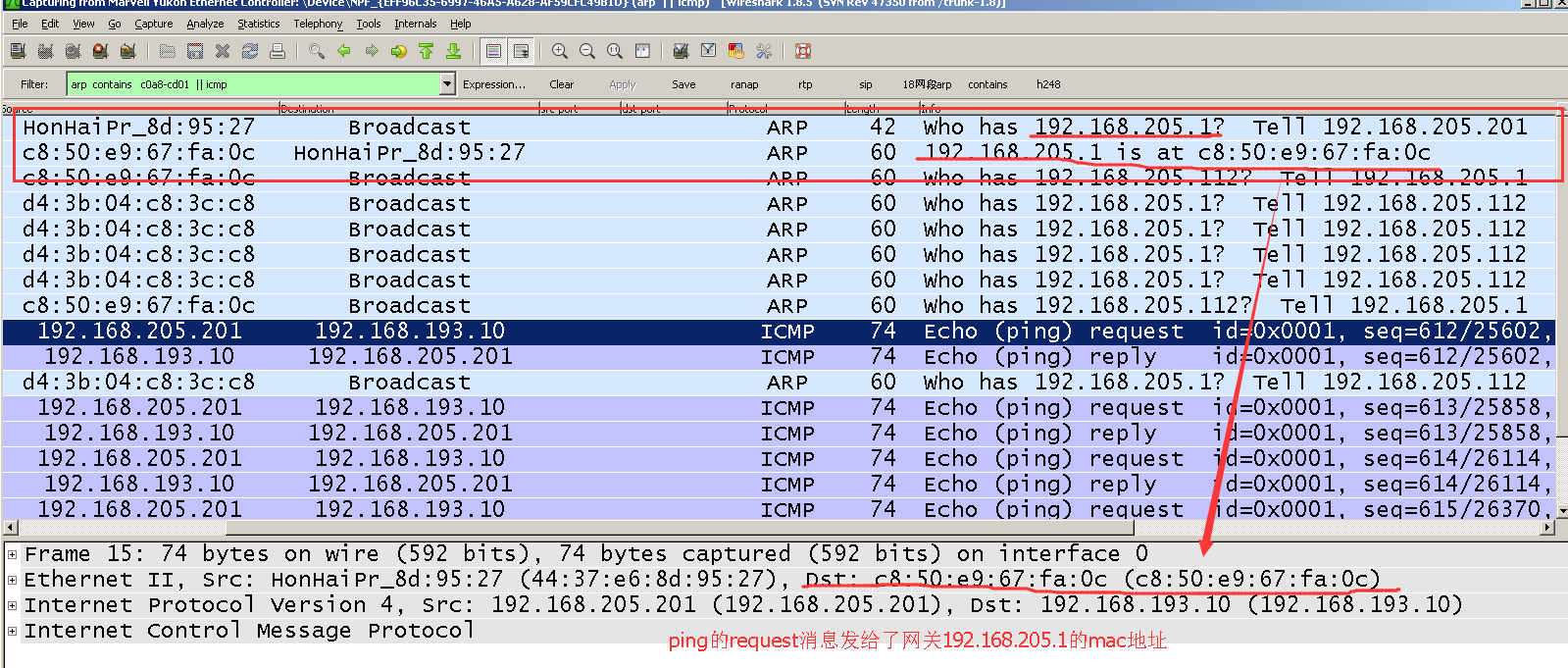

如图所示：192.168.193.0网段走默认0.0.0.0的默认路由，从192.168.205.1下一跳出去，arp  -d后ping抓包验证如下图：

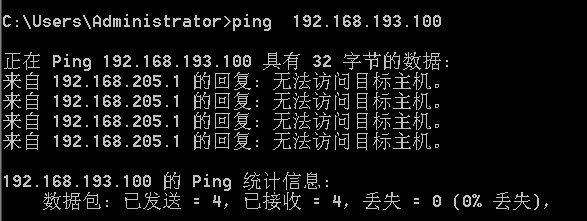

  ping一个192.168.193网段不存在的ip地址，看看

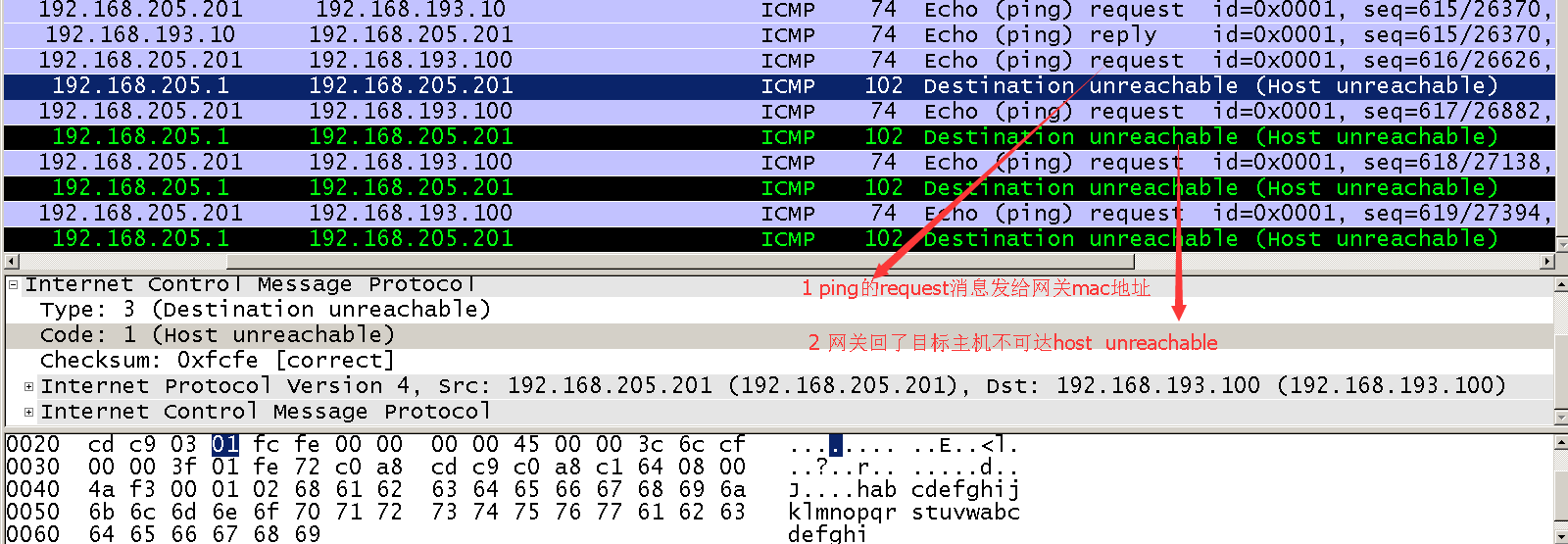

发现和之前的没改掩码前的区别，是无法访问目的主机的回显前者是自身回的，后者是网关的ip回的。抓包查看：

总结：ip访问的过程，其实是先查询路由表，根据路由表确定出口，同网段用自身ip发起arp查询，查询失败会有对应不可达的回显。不同网段走默认网关，有网关mac地址直接组包，没有发出arp消息查询网关的mac地址后组包。跨网段的访问，若对方网关没有找到 主机的mac地址，会发出icmp主机不可达消息，由对方网关查找路由表，按正常回包的路由的出口ip作为源ip，发出icmp消息。本例中我们访问192.168.193.100，但这个网关没有用192.168.193.1去回icmp消息。而是查找路由表，网关自身192.168.205.0的网关192.168.205.1作为源ip去回给源主机目的主机不可达消息。如下图：

1     实现方法是主机向远程计算机发出ICMP回显请求以后，远程计算机会拦截这个请求，然后生成一条一条回显应答信息，再通过网络传回给主机。
 2   假如某些原因，不能抵达目标主机，就会生成对应的ICMP错误消息("比如 目标主机访问不可达"),由原先打算建立通信的那个路径上某处的一个路由器返回。这个消息由正常时使用的对应接口ip发出。如例子里我们去ping192.168.193.xx，三层交换机上有两条路由，192.168.205.0和192.168.193.0，所以由前者发出icmp的不可达消息destination  unreachable。
 3   假定与主机的物理性连接并不存在问题，但远程主机已经关机或没有设置对网路事件作出相应，便需由自己的程序来执行超时检测，侦测出这样的情况。超时后给源主机发出icmp的差错消息。

  另外主机路由表会根据掩码和ip生成对应的直连路由表，在网卡up后生效。
