基本逻辑门电路图形符号表 C1 列出了基本逻辑门电路的国际图形符号和限定符号(GB/T4728.12-1996)、国外流行图形符号和曾用图形符号。注:在表的第三列列出了限定符号,限定符号有总限定符号、输入/输出限定符号、内部连接符号、方框内符号、非逻辑连接和信息流指示符号等。总限定符号用于表征逻辑单元的总逻辑功能,输入/输出限定符号标注在方框内输入端或输出端,用于说明输入或输出的功能消息等等。..

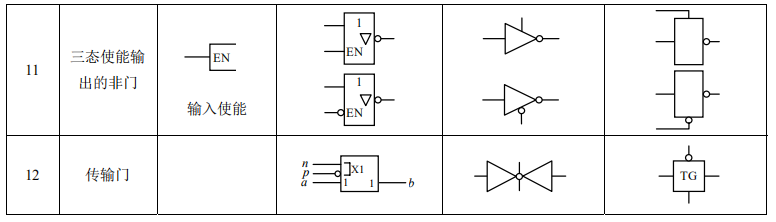

表 C1 列出了基本逻辑门电路的国际图形符号和限定符号(GB/T 4728.12-1996)、国外流行图形符号和曾用图形符号。
注:在表的第三列列出了限定符号,限定符号有总限定符号、输入/输出限定符号、内部连接符号、方框内符号、非逻辑连接和信息流指示符号等。 总限定符号用于表征逻辑单元的总逻辑功能,输入/输出限定符号标注在方框内输入端或输出端,用于说明输入或输出的功能消息等等。
