在Web中使用jsmpeg.js低时延播放RTSP视频流（海康、大华）方案 - vue-jsmpeg-player
前言web播放实时视频流的几种方案对比，详见此处jsmpeg项目地址：gitee、githubMIT开源协议此方案架构大致如下：jsmpeg比较重要的两个技术点：webgl、wasm，只需大致了解即可，若不对这两个模块进行二次开发，则无需深究1 安装与介绍1.1 安装npm 安装(这样无法二次开发)npm install jsmpeg -s二次开发方法（本文章介绍） &nbs
·
前言
- web播放实时视频流的几种方案对比，详见此处
- 本组件发布在git开源gitee、github，欢迎各位一起优化和fork，拉取后可直接运行demo，同时发布到了npm中，可直接安装使用vue-jsmpeg-player
- jsmpeg相关地址：gitee、github、 官网地址
- jsmpeg为MIT开源协议，不用考虑版权问题
- 跨平台windows、linux都可用，只跟浏览器有关系，对浏览器可能有点小要求（版本越新越好），IE浏览器实测也是可以用的
- 本文仅在局域网验证，如果是公网或跨网项目，需要自行解决摄像机拉流问题（可参考GB28181协议，设备主动注册服务器）
- 仅支持mpeg1格式视频、mp2格式音频！！！仅支持mpeg1格式视频、mp2格式音频！！！仅支持mpeg1格式视频、mp2格式音频！！！不要随便拿个websocket流去给jsmpeg使用，播放不了的！！！也无法直接播放rtmp流！！！
1 安装与介绍
1.1 安装
- npm 安装(这样无法二次开发)
npm install jsmpeg -s
- 二次开发方案（本文章介绍）

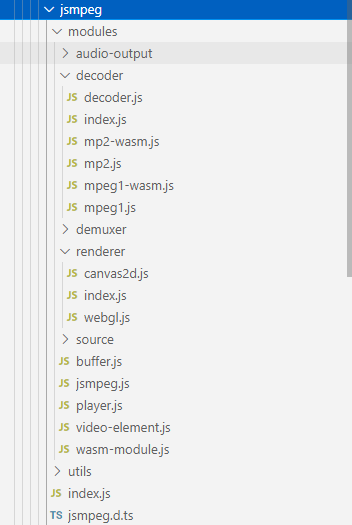

把jsmpeg.min.js拖入项目目录下，建议将此js文件拆分为多个模块，如下图，当然你能在jsmpeg.min.js单文件上二次开发也是可以的
注：不能直接使用src文件夹下的代码，那是没经过编译的，jsmpeg.js有一部分使用的c语言，若要直接使用请自行学习如何编译jsmpeg，本文暂不介绍(详见build.sh)
1.2 介绍
- jsmpeg比较重要的两个技术点：webgl、wasm，只需大致了解即可，若不对这两个模块进行二次开发，则无需深究
- jsmpeg.js采用软解码方式，仅支持mpeg1格式视频、mp2格式音频！！！，将视频流解码成图片并渲染到canvas上，并且可在源码基础上二次开发
1.2.1 jsmpeg方案架构
单链路即：rtsp流=>ffmpeg转码（mpeg1+mp2）=>http server接收=>websocket server转发=>websocket client
1.2.2 jsmpeg的c语言部分
- wasm技术简单来说就是：可以在Web 中运行除了JavaScript以外的语言编写的代码（例如C，C ++，Rust或其他）
- jsmpeg采用了这项技术来实现其解码器（mpeg1+mp2）
- 不过我猜测作者为防止在一些低版本浏览器上wasm技术无法使用，又用js写了一套解码器。

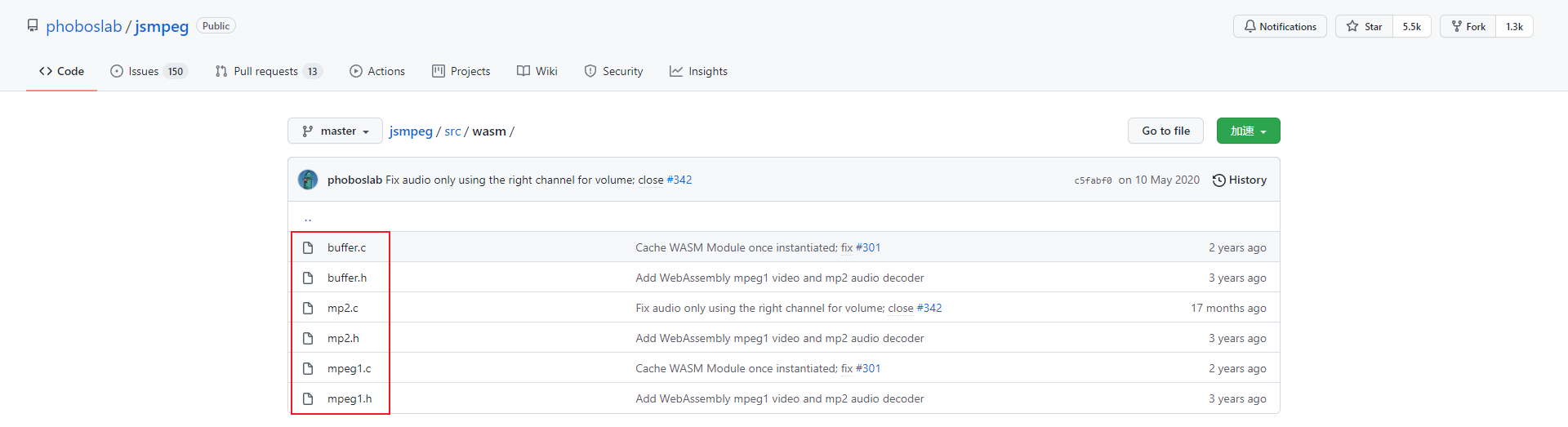

首先贴上仓库中c语言的代码部分，如下图：

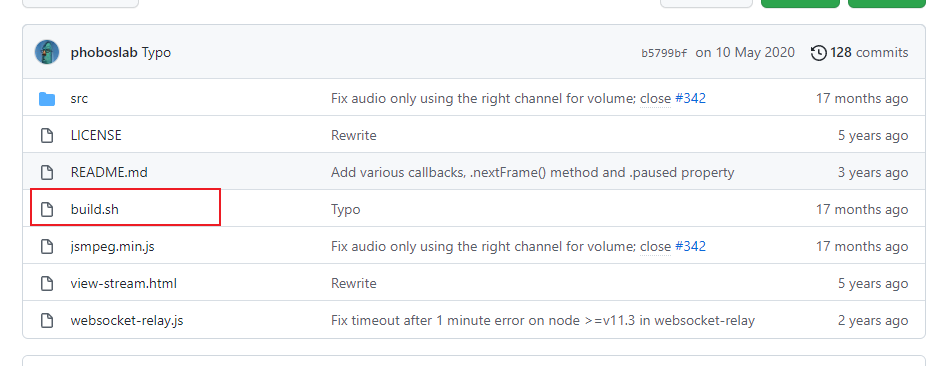

在根目录下有build.sh，用于编译出jsmpeg.min.js

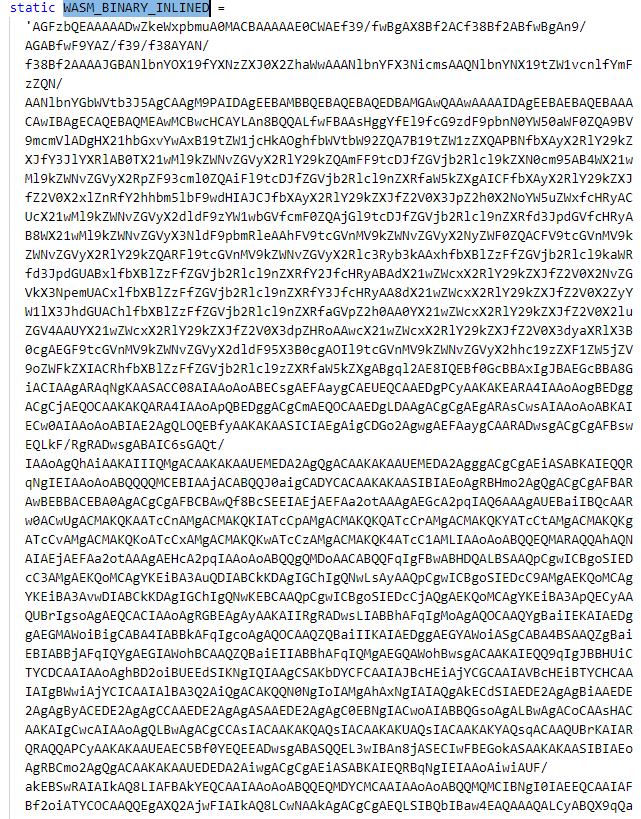

在输出文件中，可以找到一段很长的字符串变量（WASM_BINARY_INLINED），这就是经过编译后的二进制c语言模块（经过base64加密压缩的）

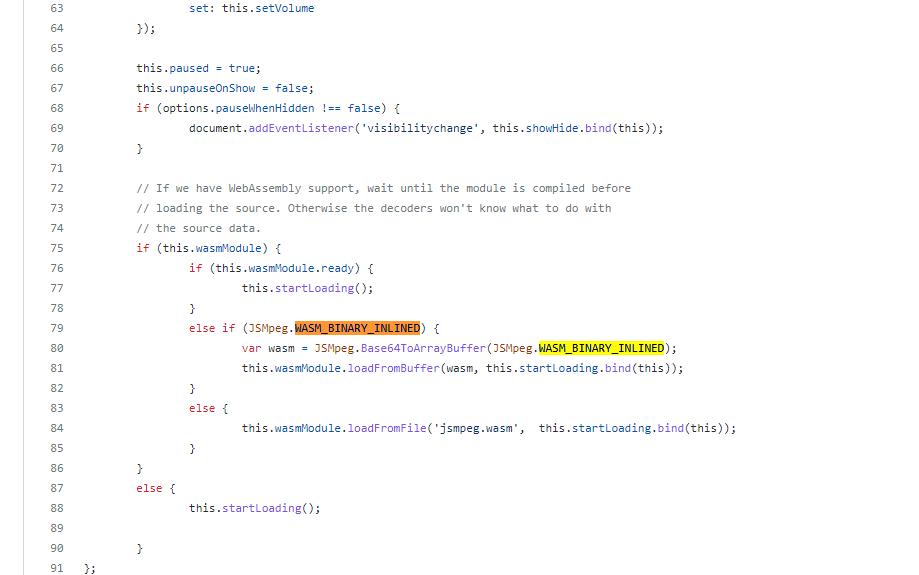

这段内容在Player构造函数中被使用到，如下图：
至此，大致介绍完毕，相信看官们已经基本清楚jsmpeg的原理了
2 播放与使用
在前面的介绍中已经说到，本方案需要使用到一个websocket server来中转，jsmpeg作者已经为我们提供了一个简易websocket server端，即websocket-relay.js。
为方便测试，首先需要把jsmpeg的仓库拉取到本地，因为需要用到其中jsmpeg.min.js、websocket-relay.js文件
2.1 使用介绍
2.1.1 引入与使用
- 引入
如果是npm安装方式：
import JSMpeg from 'jsmpeg'
如果是使用源码：
import JSMpeg from 'xx/jsmpeg.min.js'
- 使用
创建实例方式：
let player = new JSMpeg.Player('ws://xxxx',{ ... })
自动识别方式：
jsmpeg.js会自动识别docment中所有class包含jsmpeg的元素，并获取data-url属性后把该元素当做播放器容器，html如下
<div class="jsmpeg" data-url="ws://xxxx"></div>
2.1.2 参数与事件
点此官方介绍
- options参数：
| 名称 | 类型 | 说明 |
|---|---|---|
| canvas | HTMLCanvasElement | 用于视频渲染的HTML Canvas元素。如果没有给出，渲染器将创建自己的Canvas元素。 |
| loop | boolean | 是否循环播放视频(仅静态文件)，默认=true |
| autoplay | boolean | 是否立即开始播放（仅限静态文件），默认=false |
| audio | boolean | 是否解码音频，默认=true |
| video | boolean | 是否解码视频，默认=true |
| poster | string | 预览图像的URL，用来在视频播放之前作为海报显示。 |
| pauseWhenHidden | boolean | 当页面处于非活动状态时是否暂停播放，默认=true（请注意，浏览器通常会在非活动选项卡中限制 JS） |
| disableGl | boolean | 是否禁用WebGL，始终使用Canvas2D渲染器，默认=false |
| disableWebAssembly | boolean | 是否禁用WebAssembly并始终使用JavaScript解码器，默认=false(不建议设置为true) |
| preserveDrawingBuffer | boolean | WebGL上下文是否创建必要的“截图” |
| progressive | boolean | 是否以块的形式加载数据(仅静态文件)。当启用时，回放可以在完整加载源之前开始 |
| throttled | boolean | 当不需要回放时是否推迟加载块。默认=progressive |
| chunkSize | number | 使用时，以字节为单位加载的块大小。默认(1 mb)1024*1024 |
| decodeFirstFrame | boolean | 是否解码并显示视频的第一帧，一般用于设置画布大小以及使用初始帧作为"poster"图像。当使用自动播放或流媒体资源时，此参数不受影响。默认true |
| maxAudioLag | number | 流媒体时，以秒为单位的最大排队音频长度。（可以理解为能接受的最大音画不同步时间） |
| videoBufferSize | number | 流媒体时，视频解码缓冲区的字节大小。默认的512 * 1024 (512 kb)。对于非常高的比特率，您可能需要增加此值。 |
| audioBufferSize | number | 流媒体时，音频解码缓冲区的字节大小。默认的128 * 1024 (128 kb)。对于非常高的比特率，您可能需要增加此值。 |
- 事件：
| 名称 | 参数 | 说明 |
|---|---|---|
| onVideoDecode | decoder, time | 在每个解码和渲染的视频之后调用的回调 |
| onAudioDecode | decoder, time | 在每个解码音频帧后调用的回调 |
| onPlay | player | 当播放开始时调用的回调函数 |
| onPause | player | 当播放暂停时调用的回调函数(例如当.pause()被调用或源结束时) |
| onEnded | player | 当播放到达源的末尾时调用(只在loop=false调用) |
| onStalled | player | 当没有足够的数据播放时调用的回调 |
| onSourceEstablished | source | 当source第一次接收到数据时调用的回调 |
| onSourceCompleted | source | 当源接收到所有数据时调用的回调 |
- 方法与属性：
| 名称 | 参数 | 说明 |
|---|---|---|
| play | none | 开始播放 |
| pause | none | 暂停播放 |
| stop | none | 停止播放，并跳到视频开头 |
| nextFrame | none | 一个视频帧的高级回放。这并不解码音频。当没有足够的数据时，返回成功 |
| destroy | none | 停止回放，断开源并清理WebGL和WebAudio状态。player不能被再使用。 |
| volume | number | 获取或设置音频音量（0-1） |
| currentTime | number | 获取或设置当前播放位置，以秒为单位 |
| paused | boolean | 只读，无论回放是否暂停 |
2.2 简易播放测试
（1）确保你有可用的rtsp流，我是有摄像机可以测试的，如果没有摄像机，可以使用ffmpeg推视频文件流，或者去网上找找免费的电视台rtsp流，也可以用一些软件推你电脑的桌面流（不过一般的软件都只能推rtmp流）
- 提供一个推桌面流的方案：EasyDarwin(rtsp服务端)+ EasyScreenLive(捕获屏幕并推rtsp流)
- Windows上通过VLC播放器搭建rtsp流媒体测试地址操作步骤
- 通过ffmpeg直接拉取本地桌面视频流[new]
（2）运行websocket server，打开cmd，cd到websocket-relay.js所在目录（注：此步骤需要安装node.js环境，请百度）- 以下步骤推荐大家在VSCode中操作
- 运行命令：node ./websocket-relay.js test 8890 8891 （第一个参数为接流url子目录，第二个参数为接流端口，第三个参数为推流端口），作者在源码中的介绍如下：

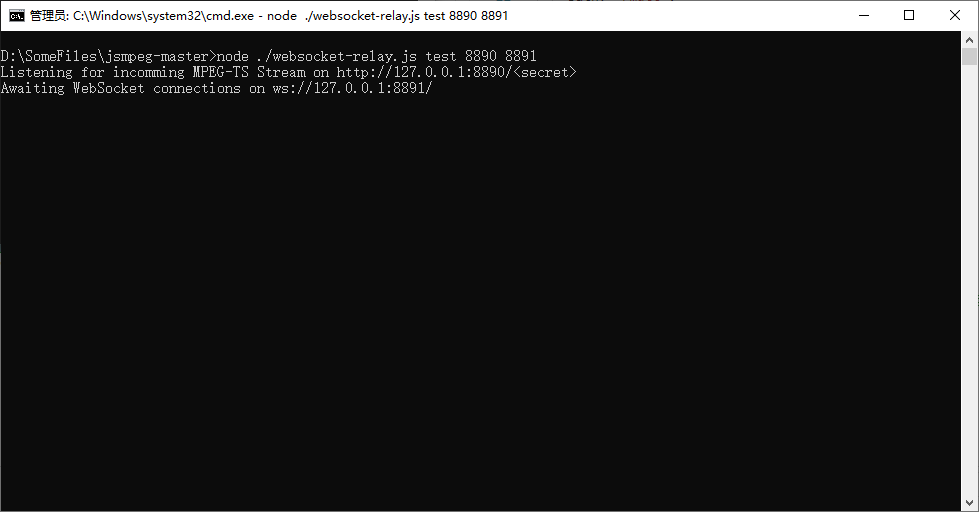

- 若成功运行后，见下图：
（注：如果报错ws模块找不到，就运行下npm install ws）
（3）启用ffmpeg，拉取指定流转码后推给http server
- 转码海康摄像机流命令代码：
ffmpeg -rtsp_transport tcp -i rtsp://[用户名]:[密码]@[ip]:554/h264/ch1/main/av_stream -q 0 -f mpegts -codec:v mpeg1video -s 1280x720 -b:v 1500k -codec:a mp2 -ar 44100 -ac 1 -b:a 128k http://127.0.0.1:8890/test
- 其他流：
ffmpeg -rtsp_transport tcp -i rtsp流地址 -q 0 -f mpegts -codec:v mpeg1video -s 1280x720 -b:v 1500k -codec:a mp2 -ar 44100 -ac 1 -b:a 128k http://127.0.0.1:8890/test
- 本地桌面流：
ffmpeg -f gdigrab -i desktop -q 0 -f mpegts -codec:v mpeg1video -s 1280x720 -b:v 1500k -codec:a mp2 -ar 44100 -ac 1 -b:a 128k http://127.0.0.1:8890/jsmpeg

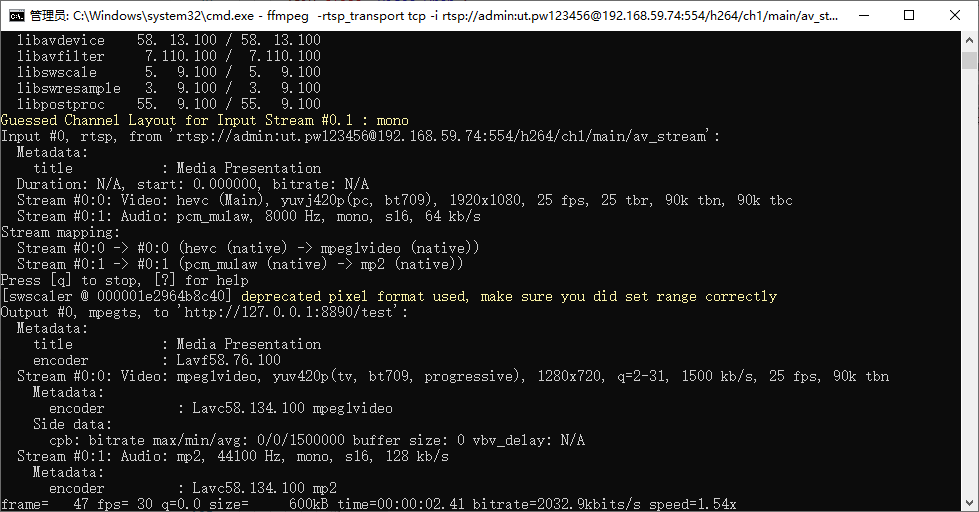

运行后，ffmpeg控制台如下图：

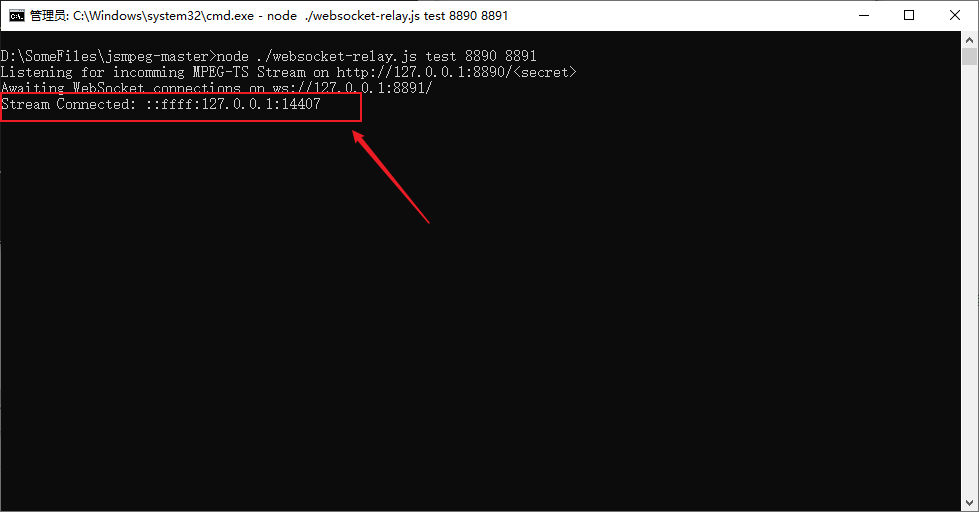

http server控制台中可以看到一个客户端连入，此后http server会把接受到的流数据转发给所有连入ws://127.0.0.1:8891的客户端：
（4）web中使用jsmpeg.js接收流并播放
- 为了方便测试，我这写了个简易html，可直接测试，不用搭建vue、react框架测试了；
- 在存放jsmpeg.min.js目录下新建一个html文件，拷贝下面的代码到放入其中，保存后运行即可；
<!DOCTYPE html>
<html>
<head>
<title>JSMpeg TEST</title>
<meta name="viewport" content="width=device-width">
</head>
<body>
<div class="content">
<h1>JSMpeg 测试 （为了播放声音，请先点击页面一次）</div>
<canvas id="jsmpeg-canvas"></canvas >
</div>
<script type="text/javascript" src="jsmpeg.min.js"></script>
<script type="text/javascript">
document.addEventListener('click', () => {
let player = new JSMpeg.Player("ws://127.0.0.1:8891",{
canvas: document.getElementById('jsmpeg-canvas'),
// 要在用户点击过页面后，才可以播放声音
// audio: false,
})
}, { once: true })
</script>
</body>
</html>

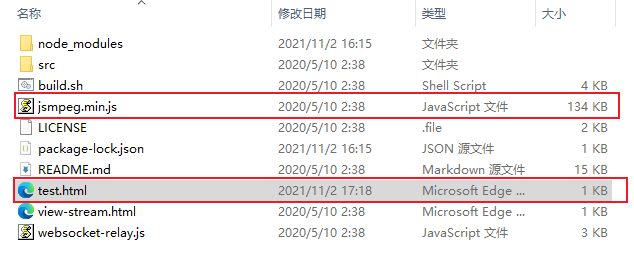

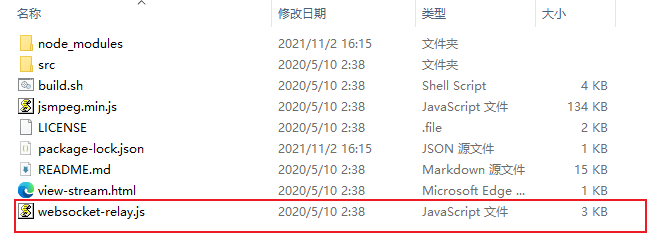

目录结构：

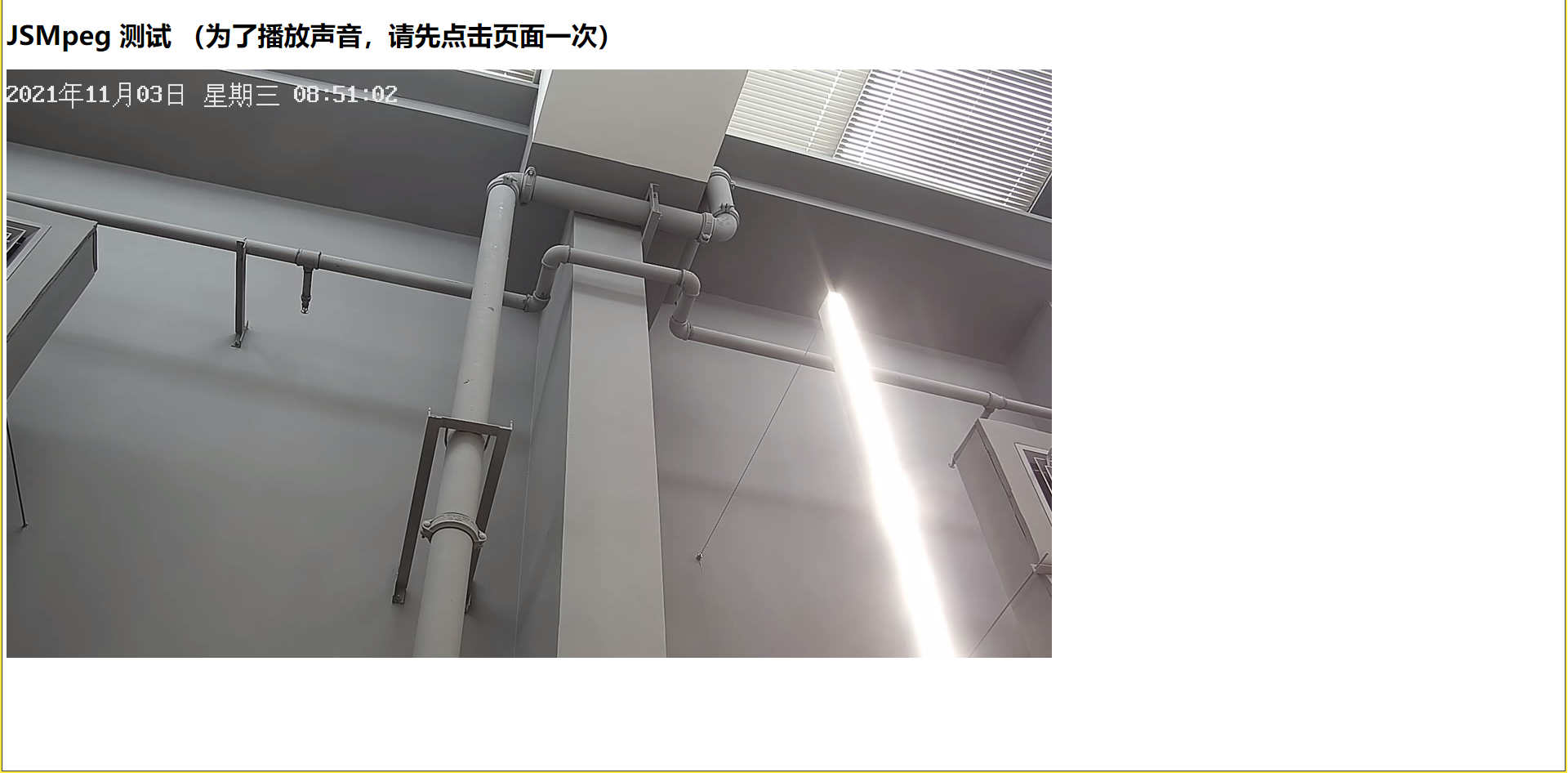

双击运行到浏览器中，如下图：
2.3 延迟测试

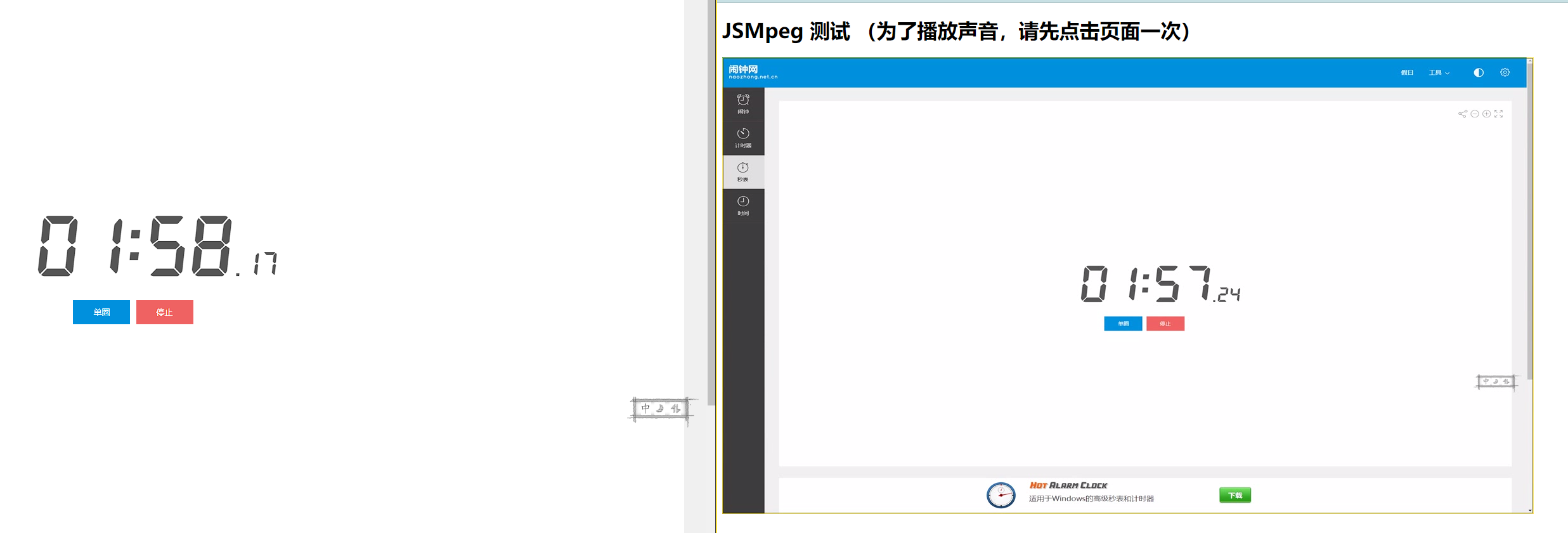

- 测试1

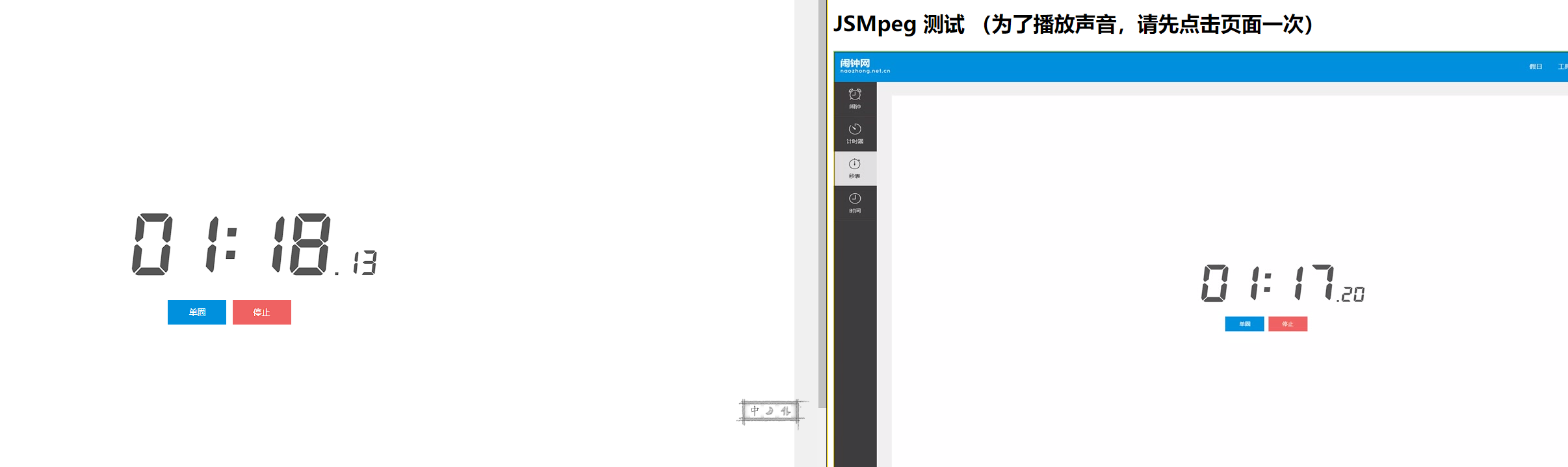

- 测试2

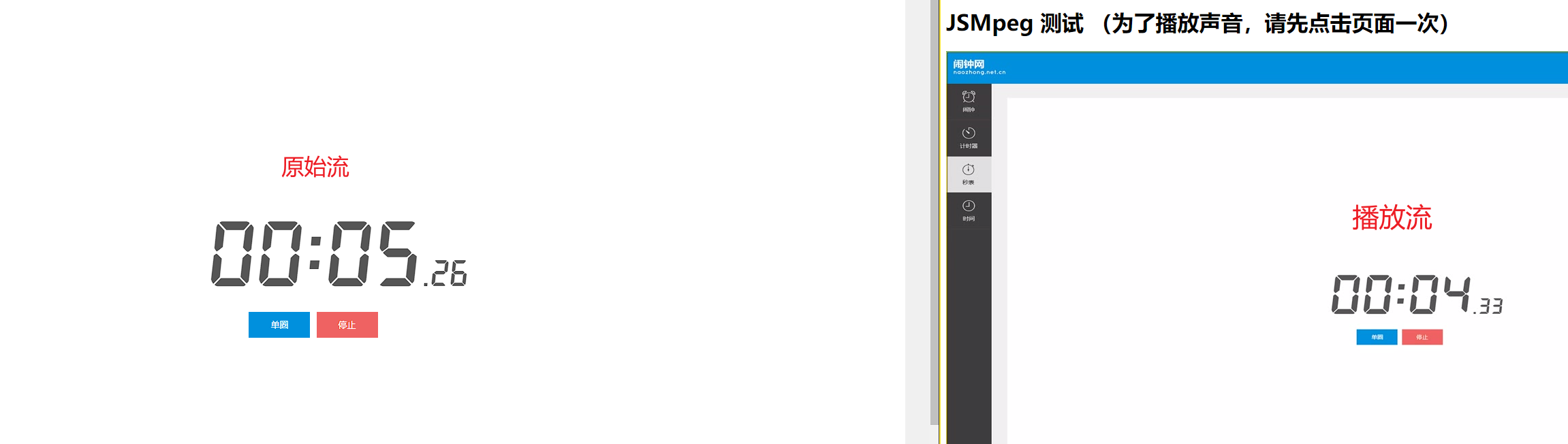

- 测试3
- 录制了个gif，更加直观
- 延迟确实保持1s左右吧，整个延迟组合大概是：ffmpeg转码耗时+http server接流耗时+ws server转发耗时+client解码耗时，因为是本机测试，网络的延迟可忽略不计
3 优化与扩展
将jsmpeg使用到项目中的话，原生功能可能还是稍微不够的，需要对其二次开发
3.1 拆分模块

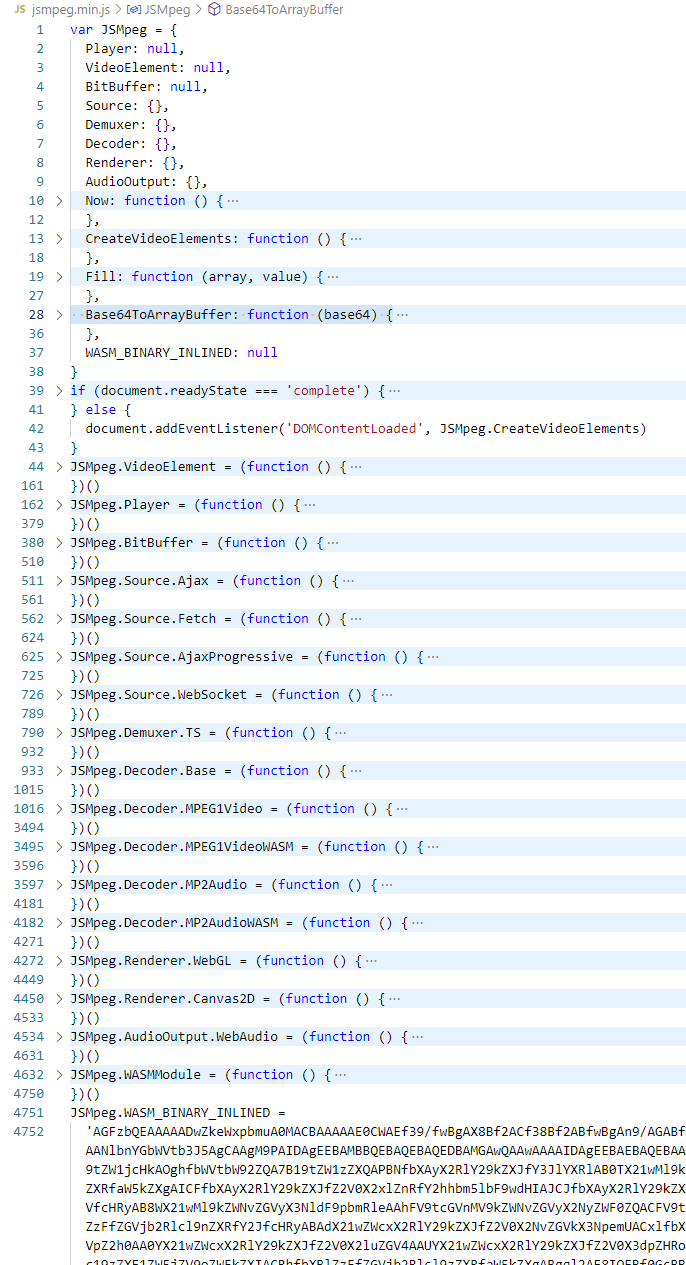

为了方便二次开发，建议各位将jsmpeg.min.js拆分为多个独立模块，在vscode中打开此文件，序列化之后，可以看到都已经分类好了，接下来将各个模块独立为js文件；

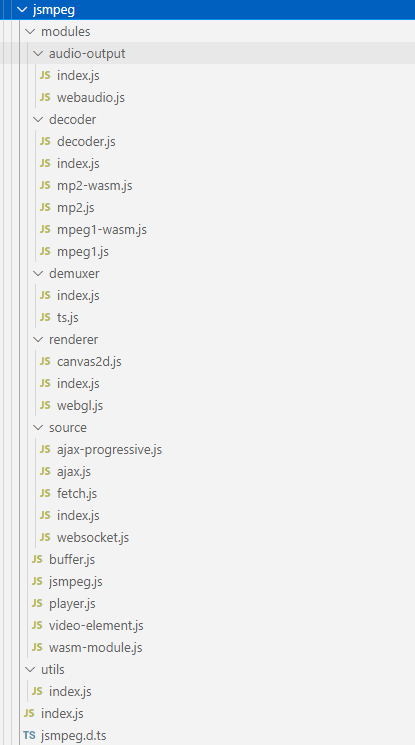

拆分后如下图：
各模块说明：
- modules
- audio-output ：音频输出相关
- webaudio： 缓冲器模块
- decoder：解码相关
- decoder：解码器基类
- mp2-wasm：mp2音频解码模块（wasm技术，性能更好）
- mp2：mp2音频解码模块（原生js解码，性能较差）
- mpeg1-wasm：mp2音频解码模块（wasm技术，性能更好）
- mpeg1：mp2音频解码模块（原生js解码，性能较差）
- renderer：渲染器相关
- canvas2d：canvas2d渲染模块
- webgl：webgl渲染模块（性能更好）
- source：视频流接收相关
- ajax-progressive：使用ajax方案的稳定版本？没有深入了解
- ajax：使用XMLHttpRequest获取视频流
- fetch：使用原生的fetch方法获取视频流
- websocket：websocket客户端模块，用于接收websocet server转发的视频流（常用）
- buffer： 数据缓冲器模块
- jsmpeg：jsmpeg导出模块
- player： 播放器模块
- audio-output ：音频输出相关
- utils：工具方法相关
拆分后的源码见git
3.2 功能扩展
- 画面旋转
/**
* 旋转画布
* @param {number} angle 角度
* @param {boolean} append 是否为追加角度
* @returns
*/
rotate(angle, append = false) {
if (!this.canvas || typeof angle !== 'number') return
const canvas = this.canvas
angle = append ? this.store.canvasAngle + angle : angle
angle = angle >= 360 ? angle - 360 : angle <= -360 ? angle + 360 : angle
if ((Math.abs(angle) / 90) % 2 === 1) {
// 如果是90整数倍，表示为垂直状态
const containerBound = this.contianer.getBoundingClientRect(),
canvasBound = canvas.getBoundingClientRect()
if (canvas.width > canvas.height) {
// 宽>高，取容器高度作为canvas最大宽度
canvas.style.width = containerBound.height + 'px'
} else {
// 宽<=高，取容器宽度作为canvas最大高度
canvas.style.height = containerBound.width + 'px'
}
} else {
canvas.style.width = null
canvas.style.height = null
}
canvas.style.transform = `rotate(${angle}deg)`
this.store.canvasAngle = angle
}
- 截图
这里的saveToLocal与savaAs方法相似
/**
* 截图
* @param {string} name
*/
snapshot(name = 'JSMPeg') {
if (this.canvas) {
const mime = 'image/png',
url = this.canvas.toDataURL(mime)
saveToLocal(url.replace(mime, 'image/octet-stream'), `${name}_截图_${new Date().toLocaleTimeString()}.png`, mime)
}
}
// saveToLocal方法如下
/**
*
* @param {object} param
* @param {string|object|Array} param.data 数据，传入后url参数将被忽略
* @param {string} param.url 文件下载地址
* @param {string} param.name 文件名称
* @param {string} param.mimeType 文件mime类型
* @returns
*/
export function saveToLocal(blob, name = 'JSMpeg_' + Date.now(), mimeType = '') {
if (!blob) return
const a = document.createElement('a')
a.style.display = 'none'
a.download = name
if (typeof blob === 'string') {
a.href = blob
} else {
blob =
blob instanceof Blob
? blob
: new Blob(blob instanceof Array ? blob : [blob], {
type: mimeType
})
a.href = URL.createObjectURL(blob)
}
setTimeout(() => {
a.click()
}, 0)
setTimeout(() => {
a.remove()
}, 1)
if (blob instanceof Blob) {
setTimeout(() => {
URL.revokeObjectURL(blob)
}, 1000)
}
}
- 录制
这里需要注意的是MediaRecorder是新规范，有些浏览器不支持
recorder = {
/** 录制持续时间 */
duration: 0,
timer: null,
/** @type {'canvas'|'ws'} */
mode: '',
running: false,
saveName: '',
/**
* @type {MediaRecorder}
* 媒体录制器
*/
mediaRecorder: null,
/**
* @type {MediaStream}
* 视频流
*/
stream: null,
/**
* @type {ArrayBuffer[]}
* 视频数据块
*/
chunks: null,
startTiming() {
this.duration = 0
this.timer = setInterval(() => {
this.duration += 1
}, 1000)
},
pauseTiming() {
clearInterval(this.timer)
this.timer = null
},
continueTiming() {
this.timer = setInterval(() => {
this.duration += 1
}, 1000)
},
stopTiming() {
this.pauseTiming()
this.duration = 0
},
clear() {
this.running = false
this.mediaRecorder = null
this.stream = null
this.chunks = null
}
}
/**
* 视频录制
* @param {string} name
* @param {'ws'|'canvas'} mode
*/
recording(name = 'JSMpeg', mode = 'ws') {
try {
if (!this.isPlaying) {
return
}
if (this.isRecording || this.recorder.stream) {
// 停止录制
this.recorder.stopTiming()
// https://developer.mozilla.org/en-US/docs/Web/API/MediaStream_Recording_API
if (this.recorder.mode === 'canvas' && this.recorder.mediaRecorder && this.recorder.stream instanceof MediaStream) {
this.recorder.mediaRecorder.stop()
saveToLocal(this.recorder.chunks, `${this.recorder.saveName}.webm`, 'video/webm;codecs=vp9')
} else if (this.recorder.mode === 'ws' && this.recorder.chunks instanceof Array) {
saveToLocal(this.recorder.chunks, `${this.recorder.saveName}.ts`, 'video/MP2T')
this.source.recorder = undefined
}
this.recorder.clear()
this.recorder.running = false
} else {
// 开始录制
if (mode === 'canvas') {
// 此方法兼容性较差，captureStream、MediaRecorder好像都是新规范，有些浏览器不支持
let chunks = []
/** @type {MediaStream} */
let stream = this.canvas?.captureStream(25)
let mediaRecorder = new MediaRecorder(stream, {
mimeType: 'video/webm;codecs=vp9'
})
mediaRecorder.ondataavailable = (e) => {
chunks.push(e.data)
}
mediaRecorder.start()
this.recorder.mediaRecorder = mediaRecorder
this.recorder.chunks = chunks
this.recorder.stream = stream
this.recorder.mode = 'canvas'
this.recorder.running = true
// this.recording.recorder = new MediaRecorder(this.recording.stream)
} else if (mode === 'ws') {
// 服务端转发过来的流就是ffmpeg已转码的ts视频流数据，所以在websocket收到数据的时候，存放到数组中即可实现录制
this.recorder.chunks = []
this.recorder.chunks.write = function(data) {
this.push(data)
}
this.source.recorder = this.recorder.chunks
this.recorder.mode = 'ws'
this.recorder.running = true
} else return
this.recorder.saveName = `${name}_录制_${new Date().toLocaleTimeString()}`
this.recorder.startTiming()
}
} catch (error) {
console.error(error)
}
}
3.3 封装为vue组件
为方便项目使用，需要将jsmpeg封装为vue组件，源码就不贴在文章中了，见此处，组件介绍如下：
- 属性：
| 名称 | 类型 | 说明 |
|---|---|---|
| url | string | 视频流地址 |
| title | string | 播放器标题 |
| options | object | jsmpeg原生选项，直接透传 |
| closeable | boolean | 是否可关闭（单击关闭按钮，仅抛出事件） |
| in-background | boolean | 是否处于后台，如el-tabs的切换，路由的切换等 |
| show-duration | boolean | 是否现实持续播放时间 |
| default-mute | boolean | 默认静音 |
| with-toolbar | boolean | 是否需要工具栏 |
- 事件：
| 名称 | 参数 | 说明 |
|---|---|---|
| 包含所有jsmpeg原生事件 | 看2.1.2小节或具体看jsmpeg官方文档 | |
| onSourceConnected | 无 | 当websocket连接上服务端时触发 |
| onSourceStreamInterrupt | 无 | 当websocket超过一定时间没有收到流时触发 |
| onSourceStreamContinue | 无 | 当onSourceStreamInterrupt触发后websocket第一次接收到流时触发 |
| onSourceClosed | 无 | 当websocket关闭后触发 |
| onResolutionDecode | width,height | 当获取到视频分辨率后触发 |
- 演示：
无信号时
正常播放：
旋转：
接流中断：
截图测试：
录制测试：
4 多路推流
由于后端不是我做，提供后端java思路仅供参考
我们知道websocket和http一样是支持子目录形式的url的，那么这个子目录我们可以用摄像机的主键来定义
这里建议将http server和websocket server封装到一个服务类中，这样在http server收到ffmpeg推过来的流之后可以直接调用websocet server转发给client
- 创建一个类，包含http server和websocket server ，websocket server 监听8081端口，http server 监听8080端口
- ws server将连接进来的客户端缓存到字典中，比如一个客户端连接地址为ws://127.0.0.1:8081/camera1，那么就知道这个客户端想获取camera1的视频流
- 假设一个摄像机在数据库中主键为camera1，开启一条单链路流，ffmpeg拉取rtmp流转码推给http://127.0.0.1:8080/camera1，http server的接收事件中使用websocet server转发给camera1的客户端（即ws://127.0.0.1:8081/camera1）
PS: 使用ws多路传输时，后台需要优化转发处理，否则可能出现多链路混流现象，导致斑马纹或视频流异常
后语
- 交流群：56370082(QQ)
- 由于项目对实时性要求不是那么的高，所以本方案1s以内延时完全满足项目需求
- 由于是客户端解码，所以性能不会太好，在目前的i5 10代+8g这种配置机器上单个页面六路同屏应该是没问题的，再多就不行了，对性能有追求的只能用webrtc了，具体性能对比可见jsmpeg官网性能对比
- 本组件发布在github开源jsmpeg-player，欢迎各位一起优化和fork
- 仅支持mpeg1格式视频、mp2格式音频！！！仅支持mpeg1格式视频、mp2格式音频！！！仅支持mpeg1格式视频、mp2格式音频！！！不要随便拿个websocket流去给jsmpeg使用，播放不了的！！！也无法直接播放rtmp流！！！
- 感谢ffmpeg、jsmpeg作者
更新记录
2022-03-09: 公网下推荐使用开源库ZLMediaKit
2022-07-27: 封装为vue组件并发布到了npm上，可直接安装使用，详见仓库，npm
为开发者提供学习成长、分享交流、生态实践、资源工具等服务，帮助开发者快速成长。
更多推荐
39
0- 0
已为社区贡献7条内容
所有评论(0)
