卷积操作是深度学习网络的基石，说到神经网络模型设计就免不了提起卷积。要想解释清楚卷积的原理，卷积操作的示意图就必不可少，那么如何能够快速绘制卷积示意图呢？

1. 卷积示意图分析

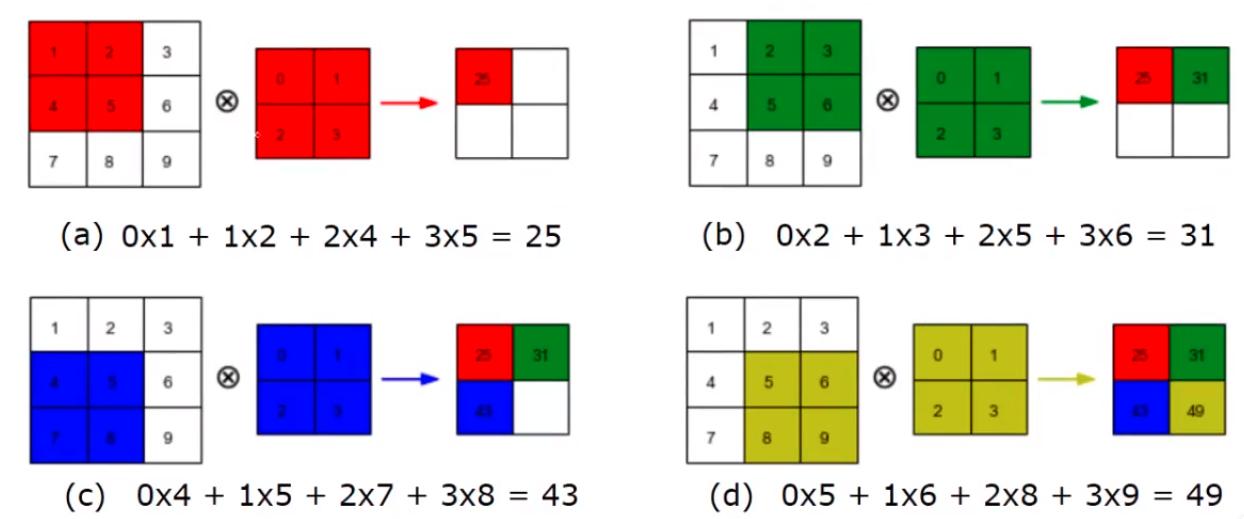

下图是百度飞桨讲解卷积定义的一个示例，输入图片、输出图片还有卷积核都用网格进行表示

讲述卷积操作时，卷积核网格里填入了数字，用来表示卷积核权重。输入图片网格中也写上了数字，用来表示图片特征值。
卷积的过程就是：将卷积核大小的窗口覆盖到特征图上，逐渐滑动的过程。为了突出这一过程，被覆盖区域都被涂上了颜色，如图 (a) 中的红色。

2. 具体操作

通过上述分析，可以发现绘制卷积示意图只需要三个步骤：

• 绘制网格
• 填入数字
• 添加颜色

2.1 绘制网格

1. 打开 Visio，在形状区域找到正方形，拖拽出来

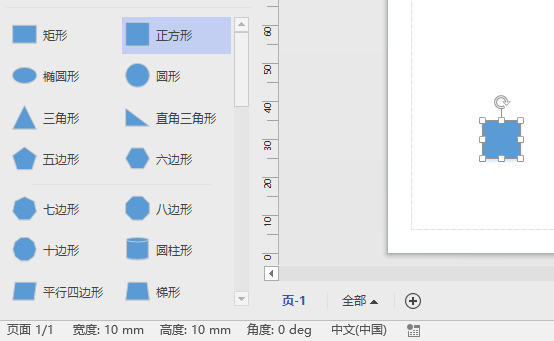

2. 将正方形缩放到想要的网格大小，比如 10 mm x 10 mm 。页面左下角有尺寸的提示

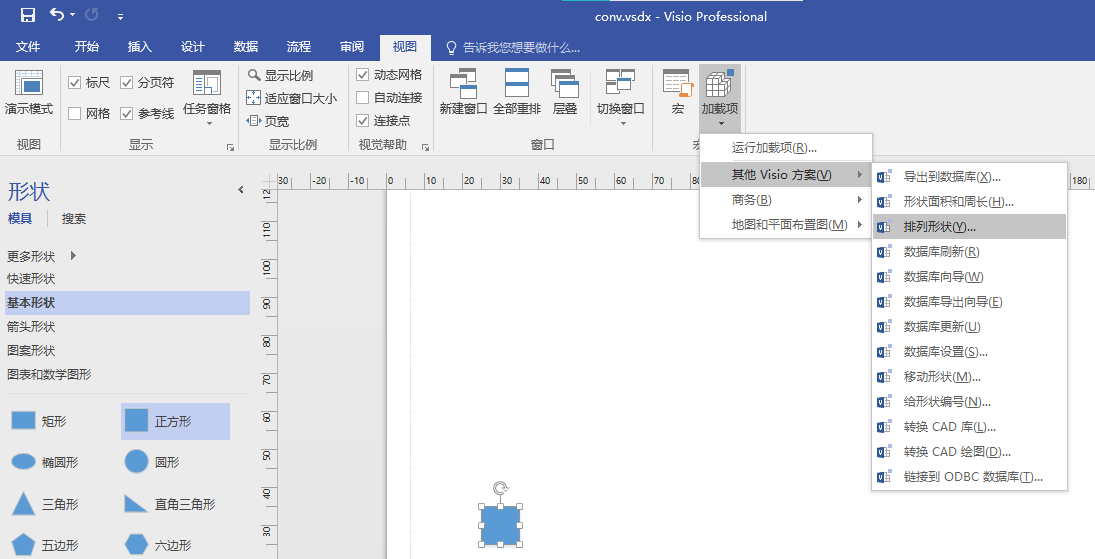

3. 选中正方形，将选项卡切换到视图，选择加载项->其他Visio方案->排列形状

4. 设置网格的行数和列数

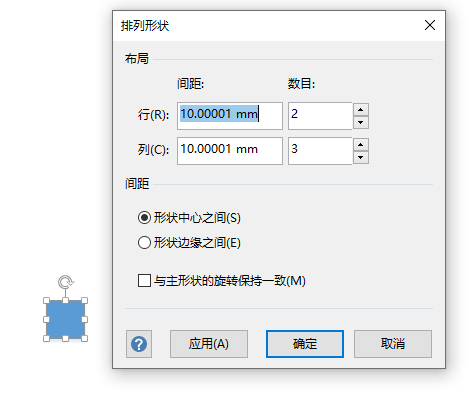

间距字段下的行和列是选中正方形的边长值，如下图所示，设置行和列的数目即可将正方形沿行和列的方向复制多次构成网格。

将行和列的数目分别设为 2 和 3 即可得到两行三列的网格。

2.2 填充数字和颜色

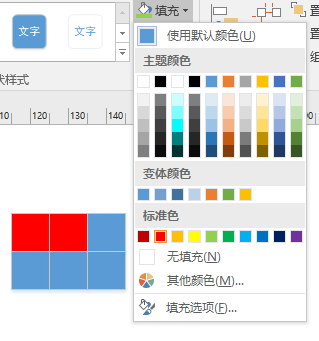

在选中区域上双击，即可编辑文字，选择填充，即可改变区域颜色。

参考链接

1. 百度零基础深度学习集训营：第三章深度学习实践应用-计算机视觉（上）
2. 使用visio如何快速生成一个网格状图案-百度经验
