直方图的定义、意义和特征



1. 定义

在统计学中，直方图是一种对数据分布情况的图形表示，是一种二维统计图表，他的两个坐标分别是统计样本（图像、视频帧）和样本的某种属性（亮度，像素值，梯度，方向，色彩等等任何特征）。

2. 意义

（1）直方图是图像中像素强度分布的图形表达方式。

（2）直方图统计了每一个强度值所具有的像素个数。

3. 特征

（1）直方图不再表征任何的图像纹理信息，而是对图像像素的统计。

（2）由于同一物体无论是旋转还是平移在图像中都具有相同的灰度值，因此直方图具有平移不变性、放缩不变性等优点。

4. 方法和参数

cv2.calcHist(images, channels, mask, histSize, ranges[hist[, accumulate]])

（1）images : 整型类型(uint8和float32)的原图（list形式显示）。

（2）channels : 通道的索引，例如：[0]代表灰度图片，[0],[1],[2]代表多通道。

（3）mask : 计算图片指定区域的直方图。如果mask为none，那么计算整张图。

（4）histSize( bins ) : 每个色调值(范围: 0 ~ 255)对应的像素数量/频率。[这256个值中的每一个都被称为bin，它的取值有8，16，32，64，128，256。在OpenCV中，用histSize表示bins。]

（5）range : 强度值的范围，[0, 256]。

# 1 导入库
import cv2
import matplotlib.pyplot as plt
import numpy as np

# 2 方法：显示图片
def show_image(image, title, pos):
    #  顺序转换：BGR TO RGB
    image_RGB = image[:, :, ::-1] # shape : (height, width, channel) -1表示倒序
    # 显示标题
    plt.title(title)
    plt.subplot(2, 1, pos) # 定位
    plt.imshow(image_RGB)

# 3 方法：显示图片的灰度直方图
def show_histogram(hist, title, pos, color):
    # 显示标题
    plt.title(title)
    plt.subplot(2, 1, pos) # 定位图片
    plt.xlabel("Bins") # 横轴信息
    plt.ylabel("Pixels") # 纵轴信息
    plt.xlim([0, 256]) # 范围
    plt.plot(hist, color=color) # 绘制直方图


# 4 主函数 main()
def main():
    # 5 创建画布
    plt.figure(figsize=(15, 6)) # 画布大小

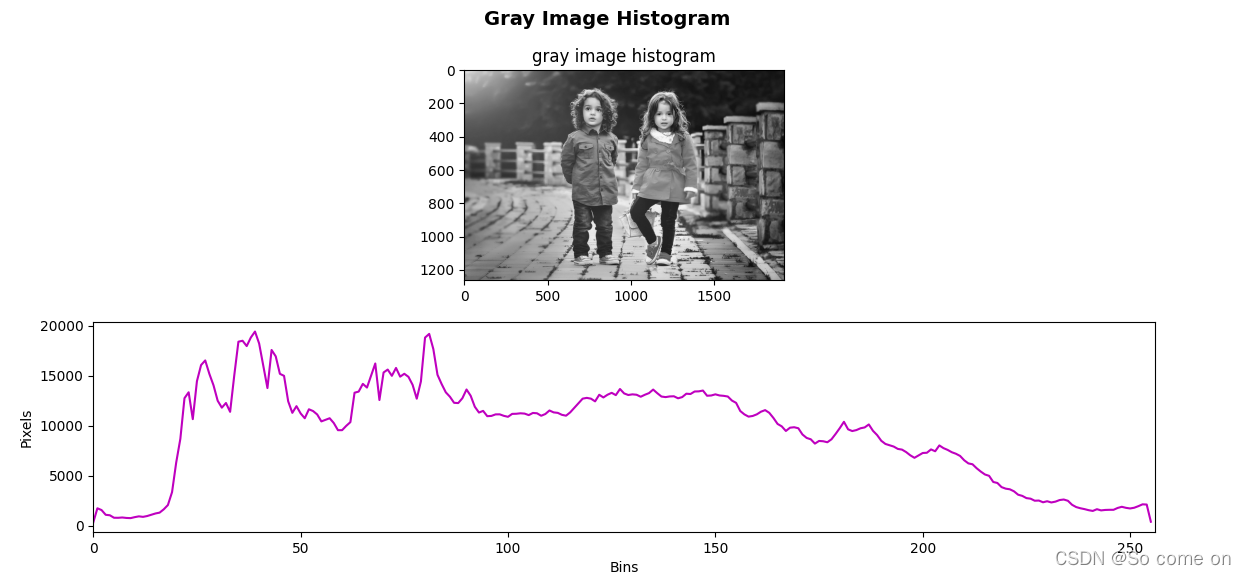

    plt.suptitle("Gray Image Histogram", fontsize=14, fontweight="bold") # 设置标题形式

    # 6 加载图片
    img = cv2.imread("children.jpg")

    # 7 灰度转换
    img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 8 计算灰度图的直方图
    hist_img = cv2.calcHist([img_gray], [0], None, [256], [0, 256])#列表

    # 9 展示灰度直方图
    # 灰度图转换成BGR格式图片
    img_BGR = cv2.cvtColor(img_gray, cv2.COLOR_GRAY2BGR)
    show_image(img_BGR, "BGR image", 1)
    show_histogram(hist_img, "gray image histogram", 2, "m")

    plt.show()

if __name__ == '__main__':
    main()
