ACL的了解和配置
1.ACL的作用和工作原理2.ACL的种类和应用规则3.ACL的配置4.总结1.ACL的作用和工作原理ACL俩种作用1.用来对数据包做盲文控制(丢弃或者放行)2.结合其他协议,用来匹配范围ACL工作原理:当数据包从接口经过时,由于接口启用了ACL,此时路由器会对报文进行检查,然后做出相应的处理。ACL种类:基本ACL(2000-2999):只能匹配源ip地址高级ACL(3000-3999):可以匹
1.ACL的作用和工作原理
2.ACL的种类和应用规则
3.ACL的配置
4.总结
1.ACL的作用和工作原理
ACL俩种作用
1.用来对数据包做盲文控制(丢弃或者放行)
2.结合其他协议,用来匹配范围

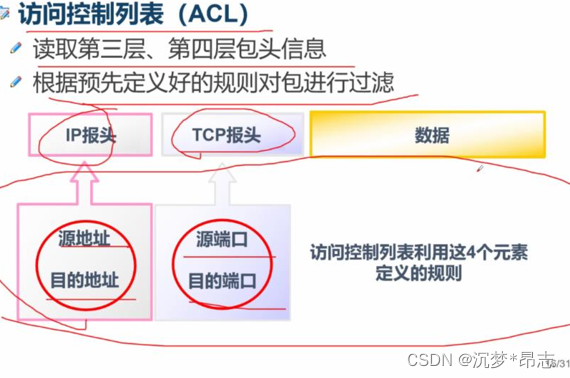

ACL工作原理:当数据包从接口经过时,由于接口启用了ACL,此时路由器会对报文进行检查,然后做出相应的处理。
ACL种类:
基本ACL(2000-2999):只能匹配源ip地址
高级ACL(3000-3999):可以匹配源IP、目的IP、源端口、目标端口等三层和四层的字段和协议
二层ACL(4000-4999):根据数据包的源MAC地址、目的MAC地址、802.1q优先级、二层协议类型等二层信息制定规则
2.ACL的种类和应用规则
基本ACL,尽量用在靠近目的点
高级ACL,尽量用在靠近源的地方(可以保护带宽和其他资源)

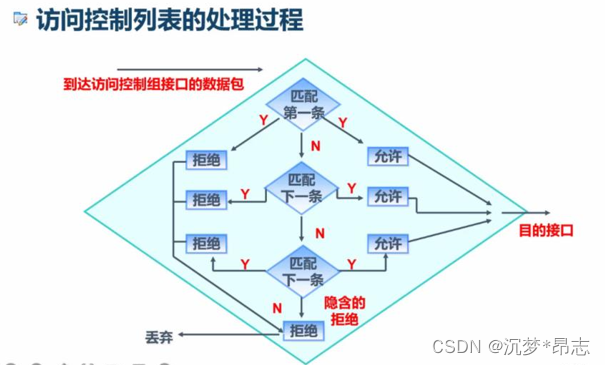

应用规则
1.一个接口的同一个方向,只能条用一个acl
2.一个acl里面可以有对各rule规则,按照规则ID从小到大排序,从上往下依次执行
3.数据包一旦被某rule匹配,就不再继续向下匹配
4.用来做数据包访问控制时,默认隐含放过所有(华为设备)
3.ACL的配置
[Huawei]acl number 2000 ###创建acl2000
[Huawei-acl-basic-2000]rule 5 deny source 192.168.1.1 0 ###拒绝源地址为
192.168.1.1的流量,0代表仅此一台,5是这条规则的序号(可不加)
[Huawei]interface GigabitEthernet 0/0/1
[Huawei GigabitEthernet 0/0/1]ip address 192.168.2.254 24
[Huawei GigabitEthernet 0/0/1]traffic-filter outbound acl 2000 ###接口出方向调用
acl 2000,outbound代表出方向,inbound代表进入方向
[Huawei GigabitEthernet 0/0/1]undo sh
[Huawei]acl number 2001 ####进入acl 2001列表
[Huawei-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255 ###permit代表允许,source代表来源,掩码部分为反掩码
[Huawei-acl-basic-2001]rule deny any ####拒绝所有访问,any代表所有0.0.0.0 255.255.255.255或者rule deny
[Huawei]interface GIgabiEthernet 0/0/1 ###进入出口接口
[Huawei GigabitEthernet 0/0/1] ip address 192.168.2.254 24
[Huawei GigabitEthernet 0/0/1]traffic-filter outbound acl 2001
[Huawei]acl number 3000 ###拒绝tcp为高级控制,所以3000起
[Huawei-acl-adv-3000]rule deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0 ###拒绝ping
[Huawei-acl-adv-3000]rule permit tcp source 192.168.1.3 0 destination 192.168.3.1 0 destination-port eq 80
4.总结
ACL有什么作用和怎么工作的
ACL分为哪几种和有哪些应用规则
如何配置ACL
