一、nmon下载使用｜数据采集

1. NMON版本选择和下载

        以Linux服务器为例，不同的操作系统内核需要选择对应版本的NMON安装包使用，首先查看被监控服务器内核版本。el7.x86_64：el7代表意思是Centos7.x版本。

[root@centos7 ~]# uname -a

Linux centos7 3.10.0-862.el7.x86_64 #1 SMP Fri Apr 20 16:44:24 UTC 2018 x86_64

        NMON官网下载地址：http://nmon.sourceforge.net/pmwiki.php?n=Site.Download，查看右侧适用内核版本下载左侧安装包到本地。

2.NMOM部署使用和数据采集

        服务器上新建nmon目录，将nmon下载包通过rz命令或者文件传输工具上传nmon目录下并解压。解压后效果如下，压缩包中包含不同内核不同版本的nmon资源监控脚本，使用时选择选择对应版本的脚本使用。

         给nmon目录授权.

  chmod +x nmon

        nmon目录下执行对应脚本，弹出启动界面。

./nmon_x86_64_centos7

         键盘输入指令，界面弹出对应窗口信息，常用命令如下：

q : 停止并退出 Nmon

h : 查看帮助

c : 查看 CPU 统计数据

m : 查看内存统计数据

d : 查看硬盘统计数据

k : 查看内核统计数据

n : 查看网络统计数据

N : 查看 NFS 统计数据

j : 查看文件系统统计数据

t : 查看高耗进程

V : 查看虚拟内存统计数据

v : 详细模式

        键盘输入c，再输入n，界面如下：

         在实际使用过程中，会使用下面操作进行持续监控采集服务器资源信息。

进入nmon目录下，使用下列命令

./nmon_x86_64_centos7 -f -T -s 5 -c 20 -m .

参数 解释说明

-f 生成文件,文件名=主机名+当前时间.nmon

-T 显示资源占有率较高的进程

-s -s 5表示每隔5秒采集一次数据

-c -c 20表示总共采集20次数据

-m 指定文件保存目录

上面的持续监控命令执行后会在指定的文件保存目录下生成一个.nmon后缀的文件，该文件支持tail等命令。

注意：命令启动后中途需要停止使用ps -ef | grep nmon,查找进程杀死即可。

        使用nmon监控脚本采集得到.nmon后缀的文件，该文件需要进一步处理才能得到可视化数据，下面介绍官方提供的2种数据处理工具介绍给大家。

二、nmonchart下载使用｜数据整理

       nmonchart是用于AIX或LInux的Korn Shell脚本，用于将.nmon后缀文件生成html文件，以网页形式展示nmon监控的主机资源信息。

       nmonchart官网下载：nmon for Linux | Site / Nmonchart，下载最新版本即可

       将下载的tar包上传到linux服务器上新建的ces目录下解压，将.nmon后缀文件移到该目录下，并执行对应的Korn脚本（linux系统需要有ksh插件）生成html文件

执行命令生成html文件

./nmonchart centos7_220218_1839.nmon centos7_220218_1839.html

如果执行报错：-bash: ./nmonchart: /usr/bin/ksh: 坏的解释器: 没有那个文件或目录

需要安装ksh插件，执行如下命令后再次执行生成html命令：

yum install ksh

安装之后,还是提示这个异常,查看提示中的/usr/bin/下的文件

是否存在ksh,如果没有，使用find / -name ksh查找ksh所在位置

然后编辑nmonchart文件 vim nmonchart ,修改第一行#!/usr/bin/ksh 为#!+ksh所在位置

然后再执行命令就好了。

        将生成的html文件取出到本地，修改内部google链接保存后使用浏览器查看，查看文件需要链接外部网络。

原有代码如下：

<script type="text/javascript" src="https://www.google.com/jsapi">

</script>

修改src为：

<script type="text/javascript" src="https://www.gstatic.com/charts/loader.js">

</script>

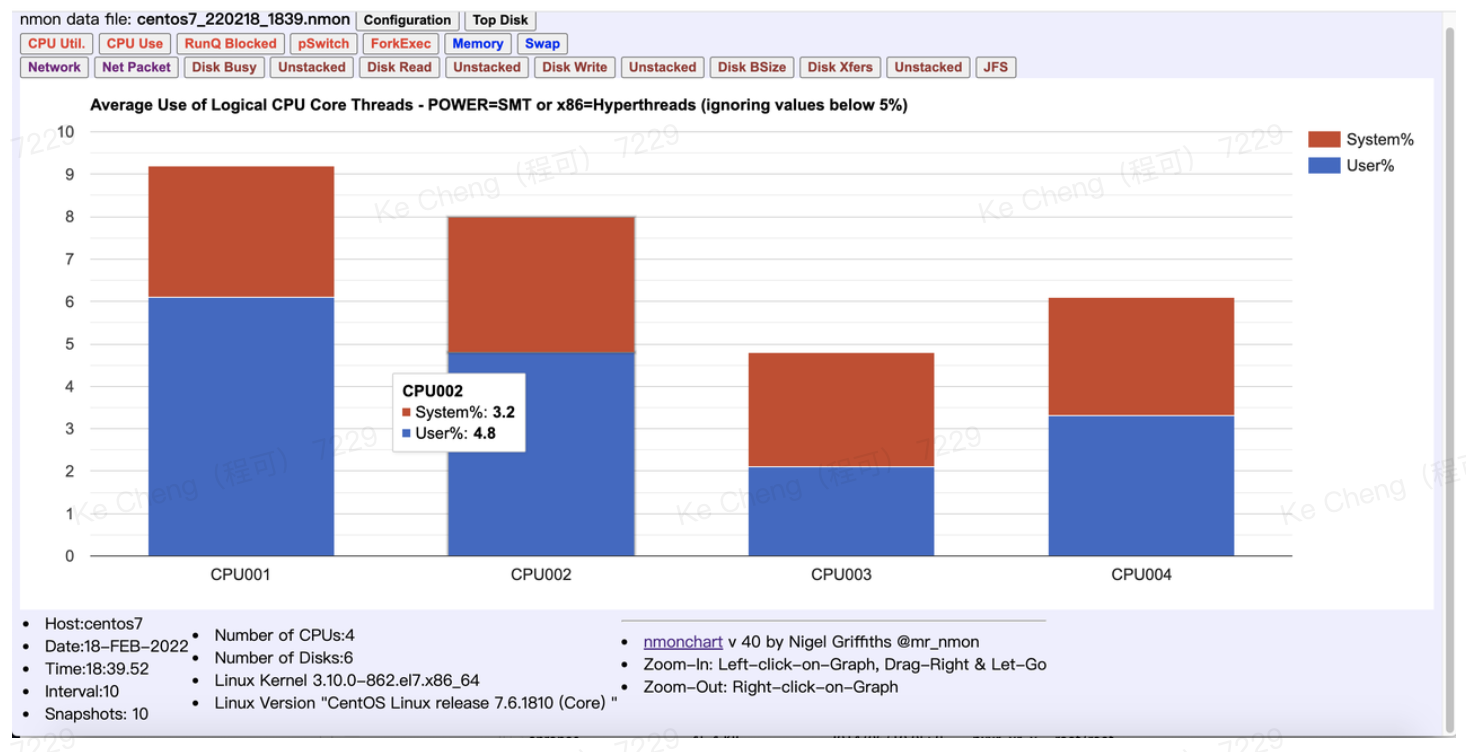

        最终效果如下：

         图标中相关解释如下（数据来源于官网说明）

1. PHYSICAL_CPU - PhysicalCPU、VirtualCPU 和权利（仅限 AIX LPAR 统计信息））
2. POOLIDLE - 如果在 LPAR 级别打开 PoolIdle 和池 CPU 计数（仅限 AIX
3. CPU_UTILisation - User%、System%、Wait% 和 Idle%
4. CPU_USE - 逻辑 CPU 核心使用（Power SMT 或 x86 超线程）平均（用户%+系统%）
5. RUNQ - 以进程数运行队列
6. PSWITCH - 内核运行不同程序时的进程切换
7. SYSCALL - 请求内核操作的进程的系统调用 - 总调用和读、写调用
8. READWRITE - 仅读取和写入系统调用
9. FORKEXEC - 系统调用 fork（复制进程）和 exec（用新程序覆盖当前进程）
10. FILEIO - 系统调用 - 读 + 写系统调用的字节数 - 包括磁盘、网络套接字和管道
11. REALMEM - 总 RAM (MB) 和可用 RAM (MB)（仅限 AIX）
12. VIRTMEM - 虚拟内存（分页空间）总计 (MB) 和可用 (MB)（仅限 AIX）
13. MEM_LINUX - 总 RAM、可用 RAM (MB) 和其他 Linux 内存统计信息（仅限 Linux）
14. SWAP_LINUX - 交换大小 (MB) 和交换免费 (MB (仅限 Linux))
15. FSCACHE - 文件系统缓存 (numperm) 大小的百分比与 minperm% 和 maxperm%
16. PAGING - 分页空间：页面输入（pgin）和输出（pgout）加上文件系统分页：输入（pgsin）和输出（psout）
17. SWAPIN - 进程每秒交换回内存
18. TOPSUM - 如果您的 nmon 文件包含 TOP 进程（nmon -t 或 nmon -T） - 按总 CPU 周期、总 I/O KB 和最大内存大小划分的顶级进程的气泡图
    • 横轴 = 总 CPU 周期
    • 垂直轴生成的 I/O 这可能是网络、磁盘、管道、套接字
    • 气泡的大小是内存大小
19. TOPCMD - 如果您的 nmon 文件包含 TOP 进程（nmon -t 或 nmon -T） - 前 15 个命令及其 CPU 使用情况。
20. NET - 每个网络的网络吞吐量读取和写入，以每秒千字节为单位
21. NETPACKET - 每个网络每秒读取和写入数据包的数量
22. NETSIZE - 每个网络读取和写入的每个数据包中的平均字节数
23. ADAPT_KPS - 每个磁盘适配器的每秒读写吞吐量（以千字节为单位）
24. ADAPT_TPS - 每个磁盘适配器的每秒读写事务数
25. DISKBUSY - 每个磁盘的磁盘繁忙百分比 - 堆积线
26. DISKBUSYu - 每个磁盘的磁盘繁忙百分比 - 未堆叠的行
27. DISKREAD - 每个磁盘的磁盘读取吞吐量（以每秒千字节为单位） - 堆叠行
28. DISKREADu - 每个磁盘的磁盘读取吞吐量（以每秒千字节为单位） - 未堆叠的行
29. DISKWRITE - 每个磁盘的磁盘写入吞吐量（以每秒千字节为单位） - 堆叠行
30. DISKWRITEu - 每个磁盘的磁盘写入吞吐量（以每秒千字节为单位） - 未堆叠的行
31. DISKBSIZE - 磁盘块大小
32. DISKXTER - 每秒磁盘传输
33. JFS - 日志文件系统百分比已满
34. IPC - 进程间通信意味着信号量和消息队列。
35. DGBUSY - 每个磁盘的磁盘组繁忙百分比 - 堆积线
36. DGBUSYu - 每个磁盘的磁盘组繁忙百分比 - 未堆叠的行
37. DGREAD - 每个磁盘的磁盘组读取吞吐量（以每秒千字节为单位） - 堆叠行
38. DGREADu - 每个磁盘的磁盘组读取吞吐量（以每秒千字节为单位） - 未堆叠行
39. DGWRITE - 每个磁盘的磁盘组写入吞吐量（以每秒千字节为单位） - 堆叠行
40. DGWRITEu - 每个磁盘的磁盘组写入吞吐量（以每秒千字节为单位） - 未堆叠行
41. DGBSIZE - 磁盘组块大小
42. DGXTER - 每秒磁盘组传输
43. MHZ - 用于改变这些 CPU 时钟频率的机器的主 CPU MHz
44. CPUUNTIL_ALL - 对于 Linux，它涵盖所有 10 个 CPU 矩阵统计信息
45. GPU_UTIL - NVidea GPU 统计数据，GPU CPU 利用率百分比
46. GPU_MEM- NVidea GPU 统计数据，GPU 内存利用率百分比
47. GPU_TEMP - NVidea GPU 统计数据，C 中的温度
48. GPU_WATTS - NVidea GPU 统计数据，电力输入
49. GPU_MHZ - NVidea GPU 统计数据，GPU MHz
50. DISKSERV - 磁盘服务时间（以毫秒为单位）
51. DISKREADSERV - 读取的磁盘服务时间（以毫秒为单位）
52. DISKWRITESERV - 写入的磁盘服务时间（以毫秒为单位）
53. DISKWAIT - 磁盘等待时间（以毫秒为单位）

 三、nmon_analyser下载使用｜数据整理

        这个工具是一个含VBA的Excel文件，将csv文件生成对应的含图表的Excel文件，官网上说明需要Excel 2003以上的版本支撑。下载到最新版本到本地使用即可。

        nmon_analyser官网下载：http://nmon.sourceforge.net/pmwiki.php?n=Site.Nmon-Analyser

         首先需要把nmon资源监控工具生成的.nmon后缀文件转换成.csv后缀文件，再将.csv后缀文件下载到本地。

转换命令：sort centos7_220218_1839.nmon>centos7_220218_1839.csv

下载到本地：sz centos7_220218_1839.csv

        在mac本或者windows电脑上解压nmon_analyser压缩文件。解压后的文件中pdf为解释说明书，xlsm为启动文件，打开xlsm文件，点击按钮选择csv文件即可生成。

        nmonchart与nmon_analyser工具相比，个人推荐优先使用nmonchart工具，该工具对于上万条文本数据生成也只需要10多秒。nmon_analyser工具对于电脑内存要求较高，运行内存16G以下电脑大概率会被卡住，导致生成失败。
