1、环境简介

玩过单片机的同学应该比较熟悉keil_MDK、IAR、Visual Studio等IDE，以STM32单片机开发为例，我们对不同系列的芯片进行开发的时候，需要事先将对应的芯片安装包安装进去。

树莓派有些类似，在对其IO口进行控制时，也需要安装相应的库Wiring Pi。

树莓派上可以安装对应的代码编译器，因为我的安装的系统是官网的这个镜像，所以自带了Python3，打开终端串口、输入命令pyhon即可查询

我们在桌面可以查看到系统自带的编程软件，Geany是C语言编译器，Thonny是Python的编译器

2、安装树莓派的Wiring Pi库函数

WiringPi库-C语言版

输入命令wget https://project-downloads.drogon.net/wiringpi-latest.deb

输入命令sudo dpkg -i wiringpi-latest.deb

随后我们就可以在下图所示的位置查找到刚才下载的库

---

WiringPi库-Python版

根据WiringPi-Python官方文档，输入以下命令，即可安装Python版的WiringPi库。

# Python2.x 版本

pip install wiringpi

# Python3.x 版本

pip3 install wiringpi

---

3、IO查询及编码

3.1IO查询

一般我们都会给树莓派配上一个外壳，毕竟最近涨价这玩意都卖到1k了

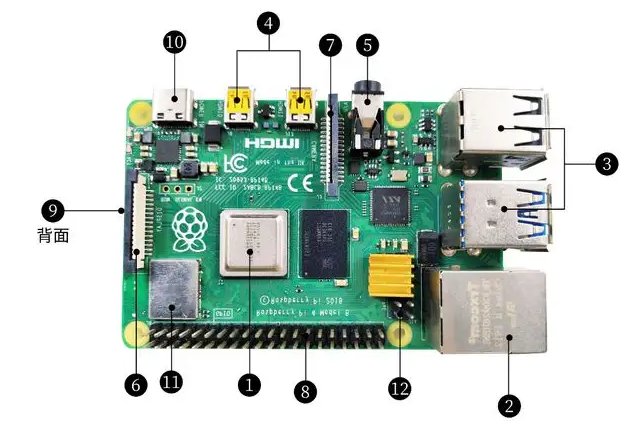

除了通过原理图、接口图之外，我们还可以输入命令pinout查询引脚

3.2GPIO的3种编码

Physical是物理编码，与板子上的引脚编号对应

BCM ————>常用于Python开发

wPi—————>C语言开发

输入命令gpio readall即可查询如下：

下文的点灯就以这个端口为例

4、Python点灯

在主页新建文件，修改文件名为led_toggle.py（随你写），或者打开Thonny新建py文件，然后输入测试代码

import RPi.GPIO as GPIO
import time
#注意BOARD和BCM编码的不同，这里设置的是BCM编码
GPIO.setmode(GPIO.BCM)#如果是把BCM换成BOARD，下方则为GPIO.setup（物理编码，XX）
GPIO.setup(18, GPIO.OUT)#这里的18就表示BCM编码
#闪5次
for i in range(5):
    GPIO.output(18,GPIO.HIGH)
    time.sleep(1)
    GPIO.output(18,GPIO.LOW)
    time.sleep(1)
#建议每次退出时都用cleanup设置GPIO引脚为低电平状态
GPIO.cleanup()

由于文件在桌面上，所以运行的时候需要先输入cd Desktop打开桌面路径

随后再输入python led_toggle.py（你文件叫啥就改成啥）

至此点灯结束！（树莓派上没有自带LED，我就借用了一下W801开发板上的LED）

5、C语言点灯

在主页新建文件，修改文件名为led_toggle.c（随你写），或者打开Geany新建c文件，然后输入测试代码

#include <wiringPi.h>
#define Pin 1//这个是（12）    GPIO18对应的Wpi编码
int main()
{
	if(wiringPiSetup() <0)
	return 1;
	pinMode(Pin,OUTPUT);
	for(int i=0;i<10;i++)
	{
		digitalWrite(Pin,1);
		delay (200);
		digitalWrite(Pin,0);
		delay (200);
	}
return 0;
}

 由于文件在桌面上，所以运行的时候需要先输入cd Desktop打开桌面路径

然后输入gcc -o led led_toggle.c -lwiringPi（这里的.c文件名要和你的文件名对应）

最后输入sudo ./led即可实现LED闪烁

至此点灯结束！

6、wiringpi库文件

WiringPi库-C语言版的文件，实在下载不了的友友可以把这个文件拷贝到树莓派上wiringpi-latest.zip
