Robot Framework+Appium实现项目自动化(工作实战项目)

你是否想要入门rf+appium实现自动化，或者是工作中会运用到？不知道从何下手，然后网上搜索一天，收获并不大？robot framework + appium项目实战来了。这是工作中真实的项目。终：自动化实现过程如果有从事金融行业测试的朋友，就可能对下面业务比较熟悉：实现：打开app–>进入我的页面进行登录–>进入交易页面中的普通买入–>输入沪市股票的限价委托和市价委托，深市股

Irving_Hua

3221人浏览 · 2021-04-11 11:56:17

Irving_Hua · 2021-04-11 11:56:17 发布

你是否想要入门rf+appium实现自动化，或者是工作中会运用到？
不知道从何下手，然后网上搜索一天，收获并不大？
robot framework + appium项目实战来了。这是工作中真实的项目。

终：自动化实现过程

如果有从事金融行业测试的朋友，就可能对下面业务比较熟悉：
实现：打开app–>进入我的页面进行登录–>进入交易页面中的普通买入–>输入沪市股票的限价委托和市价委托，深市股票限价和市价委托–>委托成功

一、robot framework

我之前的博客中，也有介绍过rf的用法，也用到了jenkins实现自动运行。这里再简单做一个介绍吧。

1.1 rf的优点

它是现在比较主流的自动化框架，可以实现web UI自动化、appium自动化、接口自动化。
它支持的库非常丰富，内置库和第三方库完全可以满足我们的日常测试工作。
它可以自动生成漂亮的测试报告和日志信息
不需要会代码
等

1.2 rf的缺点

表格输入脚本，要编辑状态下才能输入
保存让人无奈
代码编写，需要加4个空格，一不小心缩进就出问题
等
进入robot官网查看更多

二、appium

appium是当下app自动化80%的公司都会应用到的工具，这里不做更多介绍。我之前的博客有详细介绍环境搭建，再到实现一个简单的appium自动测试。点击这里查看：Appium环境搭建2021年最新详细教程
rf+appium的组合实现自动化，市面上大多数公司都在推行。那我们用我目前公司的项目，来实现一个股票app的买入操作自动化实战。

启动app时，记得勾选允许会话覆盖：
在这里插入图片描述

三、项目结构

我们利用rf的IDE–RIDE来实现：利用rf框架，基本上不会从头到尾就一个目录，一个套件，一个一个用例这样的结构。目前，都是按照：公共资源，公共数据，模块元素，模块业务，测试套件，测试用例这样的分层来实现。
首先，我会创建一个测试项目，再在里面创建三个目录，如下：
在这里插入图片描述

3.1 公共部分

公共部分，我们将一些每个模块都能用得上的元素，及元素生成的业务放在其中。

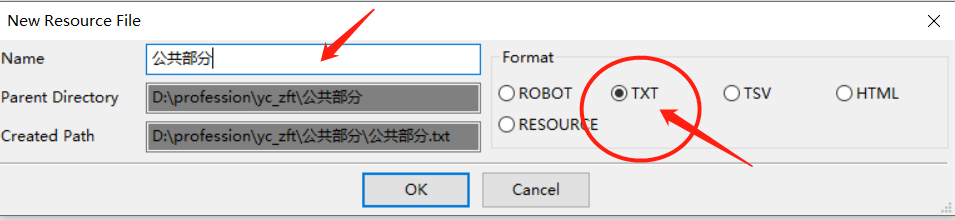

创建过程：右键公共部分–>New Resource–>输入名字和类型–>确定
在这里插入图片描述

最终生成的效果如下：

3.1.1 公共数据

什么样的是公共数据呢？比如每次登录需要的帐号、密码…
创建过程：右键公共数据–>New Scalar–>输入变量名称和值，确定
在这里插入图片描述

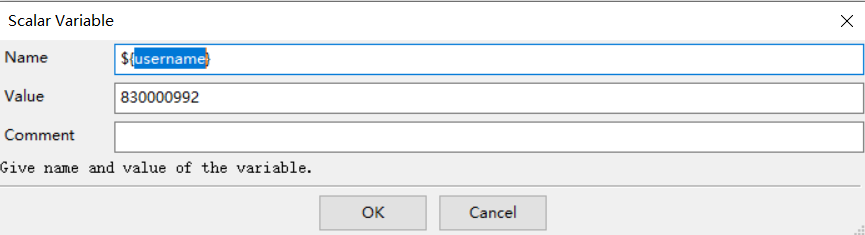

比如：创建一个username的变量：
在这里插入图片描述
点击OK，效果如下：

可以看到变量前面有一个圆圈里面加了个$符号。

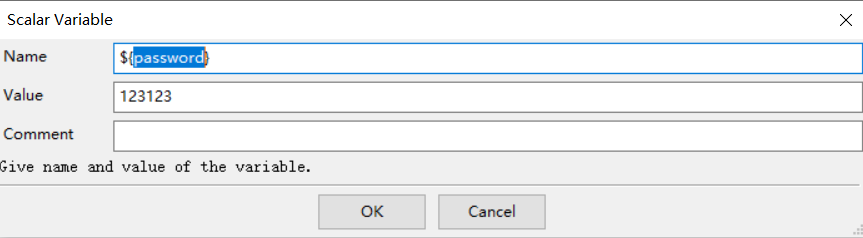

同样的方法，我们再创建一个password的变量：

3.1.2 公共元素

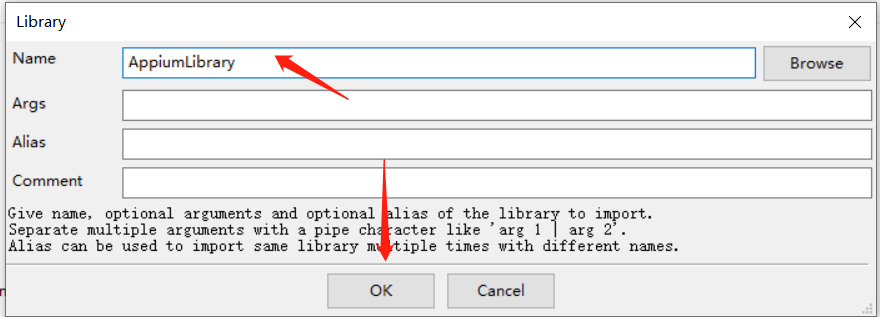

首先，我们需要导入库–AppiumLibrary：
点击公共元素，点击右侧的Library
在这里插入图片描述

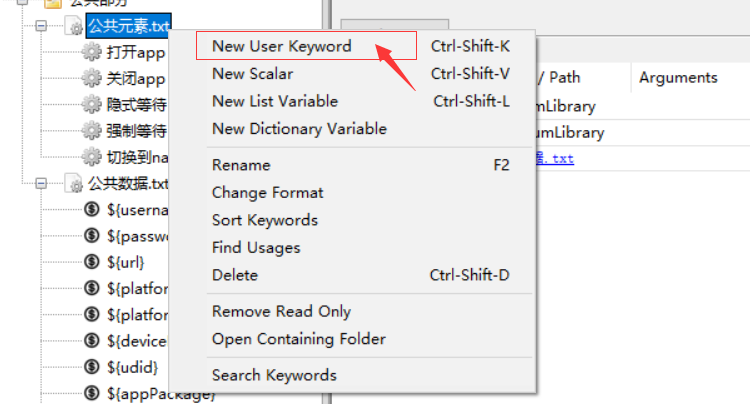

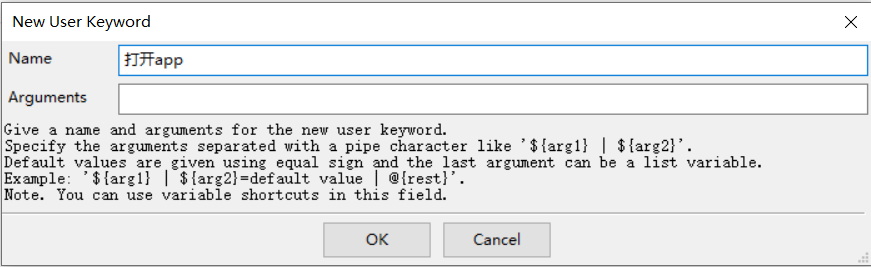

创建过程：右键公共元素–>New User Keyword–>输入关键字名称，点击OK

A. 打开app

在这里插入图片描述

再在打开app中，输入代码：

打开app
    Open Application    http://127.0.0.1:4723/wd/hub    platformName=Android    platformVersion=7.1.2    deviceName=ys    udid=127.0.0.1:59865    appPackage=com.firstcapital    appActivity=com.zztzt.android.simple.activity.tztCommHeadPageActivity    unicodeKeyboard=True    noReset=True    skipServerInstallation=True    skipDeviceInitialization=False    includeStderr=True    automationName=UiAutomator1
    强制等待    ３

在这里插入图片描述
打开app，就是将appium地址，手机参数信息输入进去。
强制等待，是我设置的sleep关键字，我们双击进去查看如下：

每个业务等待的时候不一琮，所以，我们强制等待时间设置成一个变量，需要多少就写多少秒。

B. 关闭app

同现，我们再创建一个关闭app的关键字：
在这里插入图片描述

C. 强制等待

在这里插入图片描述
上面已经介绍过了。
注意：其实这个公共元素，名字可能不太合适，自已理解下就OK了。名字可以由自已取，这个并不是重点。我们只知道怎么导入和应用就OK。
公共部分，我们已经完成了。

3.2 我的页面

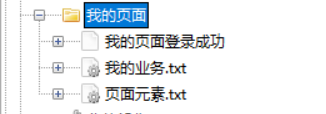

参照上面，先创建两个目录：页面元素和我的业务资源文件。但是，我们再在这里多创建一个测试套件：我的页面登录成功。结构如下：
在这里插入图片描述

3.2.1 页面元素

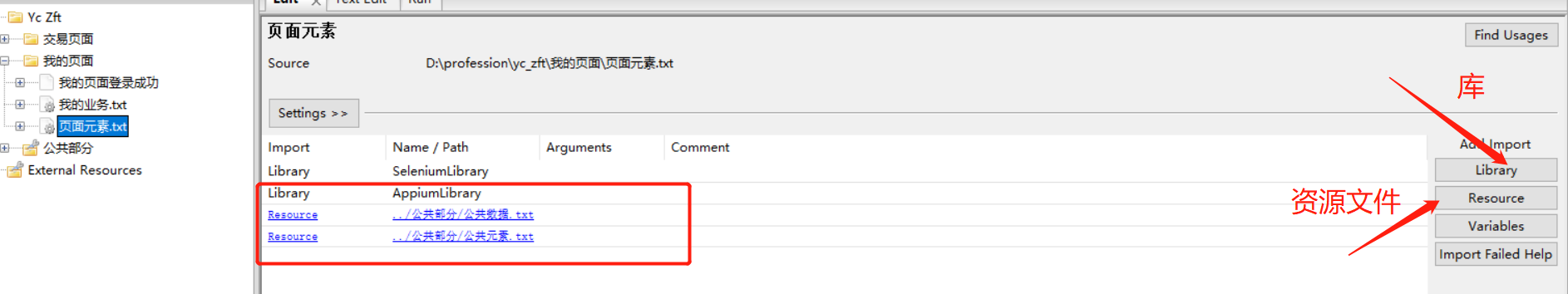

首先，同样的，我们需要先导入相应appiumlibrary库和公共部分中的资源文件。**库显示黑色代表导入成功，资源文件蓝色代表导入成功。**导入方法同上：
在这里插入图片描述

A.点击我的

创建过程：右键页面元素–>New User Keyword–>输入点击我的–>OK
app图：
在这里插入图片描述

再进入点击我的，编写代码：

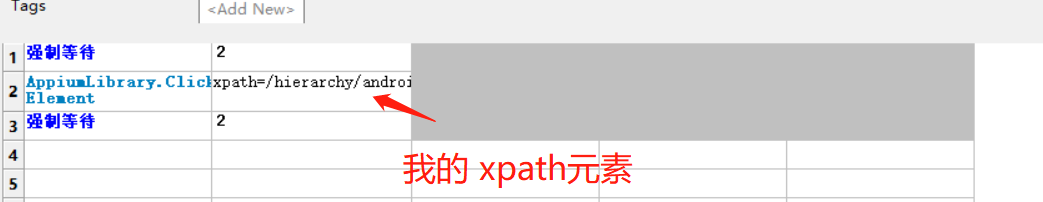

点击我的
    强制等待    ２
    AppiumLibrary.Click Element    xpath=/hierarchy/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.FrameLayout/android.widget.RelativeLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.view.ViewGroup/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.widget.LinearLayout[2]/android.widget.LinearLayout/android.widget.LinearLayout[5]/android.widget.ImageView
    强制等待    ２

在这里插入图片描述
强制等待，是我们在公共元素中创建的关键字，所以，也就是刚才我们需要先导入相应的资源文件才能使用它，否则我们需要再次创建一个，但是这有点多余了。
AppiumLibrary.Click Element：这是appium点击元素操作，后面接元素属性。
注意：如果我们没有导入相应库和资源文件，那么，就会显示成黑色。不会显示成蓝色，蓝色代表成功。

B. 点击登录

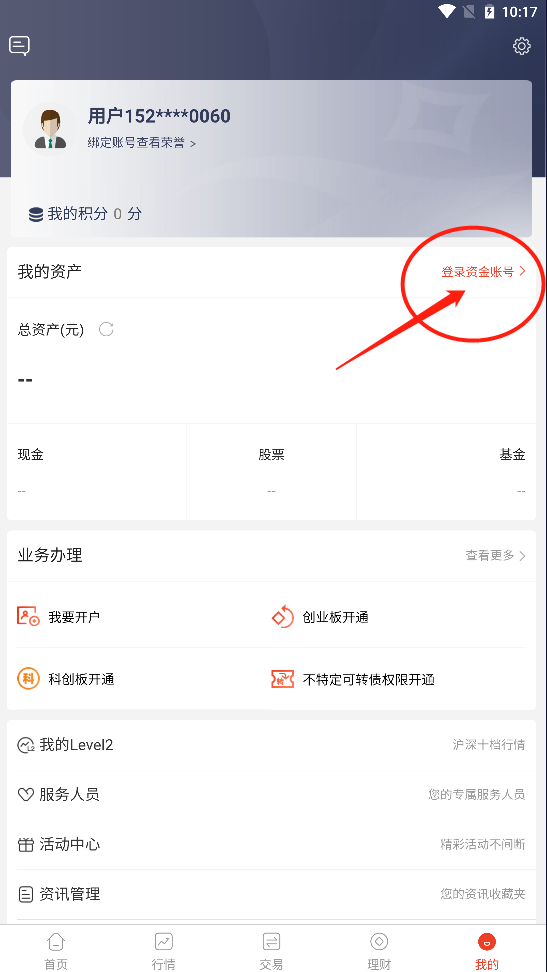

app图：在这里插入图片描述
同样的创建关键字，代码如下：

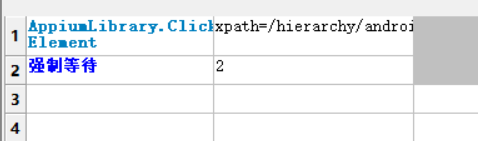

点击登录
    AppiumLibrary.Click Element    xpath=/hierarchy/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.FrameLayout/android.widget.RelativeLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.view.ViewGroup/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.widget.LinearLayout[1]/android.widget.LinearLayout/android.widget.RelativeLayout/android.webkit.WebView/android.webkit.WebView/android.view.View/android.view.View[2]/android.view.View[1]/android.view.View[2]/android.view.View
    强制等待    ２

在这里插入图片描述

C. 输入帐号密码

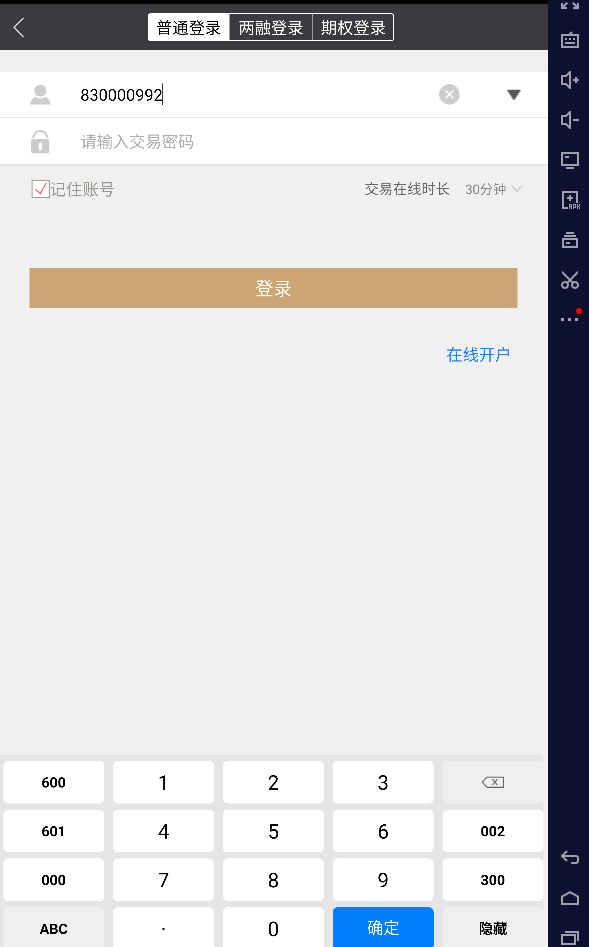

app图：
在这里插入图片描述

其实，这一关键字可以在公共部分中就实现的(我们不换帐号和密码的情况下)
代码如下：

输入帐号密码
    [Arguments]    ${un}=${username}    ${pwd}=${password}
    Clear Text    id=com.firstcapital:id/edit_account
    强制等待    1
    AppiumLibrary.Input Text    id=com.firstcapital:id/edit_account    ${un}
    强制等待    1
    AppiumLibrary.Input Password    id=com.firstcapital:id/edit_password    ${pwd}
    强制等待    1
    AppiumLibrary.Click Element    id=com.firstcapital:id/login
    强制等待    2

在这里插入图片描述
首先，我们会清除app帐号，再次输入帐号和密码，加入相应的等待时间，点击登录按钮。
我们上面的帐号和密码，都是使用变量。因为我们不同的测试场景，需要有不同的帐号。就可以再相应更改就OK。如果不动，我们就用公共数据中默认的就OK。

3.2.2 我的业务

基于上面实现的元素，进行组装生成业务。同样的需要导入库和资源文件。
方法同上，依然是创建一个关键字：我的页面登录成功
代码如下：

*** Settings ***
Library           AppiumLibrary
Resource          页面元素.txt
Resource          ../公共部分/公共元素.txt

*** Keywords ***
我的页面登录
    打开app
    点击我的
    强制等待    5
    点击登录
    输入帐号密码

在这里插入图片描述
可以看出来，这几个，不就是我们刚才添加的关键字嘛？组合形成业务就行了。

3.2.3 我的页面登录成功

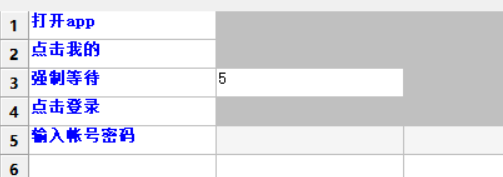

在此测试套件中，同样需要导入库和资源文件，再新建一个测试用例（New Test Case），用例如下：
在这里插入图片描述
是不是觉得眼花了，这什么玩意？这是用例？
是的，没错，这就是用例，这就是利用rf+appium实现的自动化测试用例。
那我们打开appium，打开模拟器运行看看：

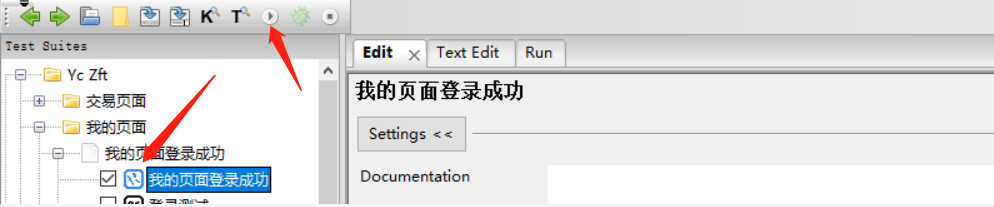

点击运行按钮后，用例前的机器人图标是显示运行状态的。
自动执行app效果：
在这里插入图片描述
运行成功颜色显示：

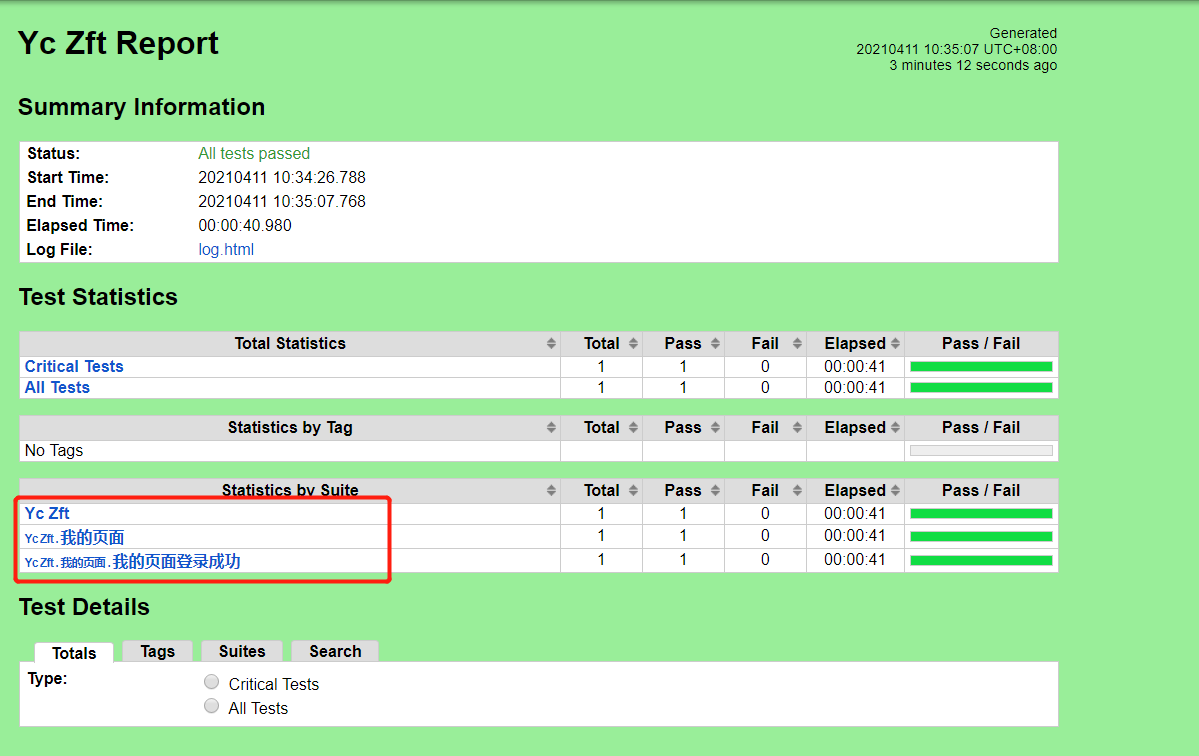

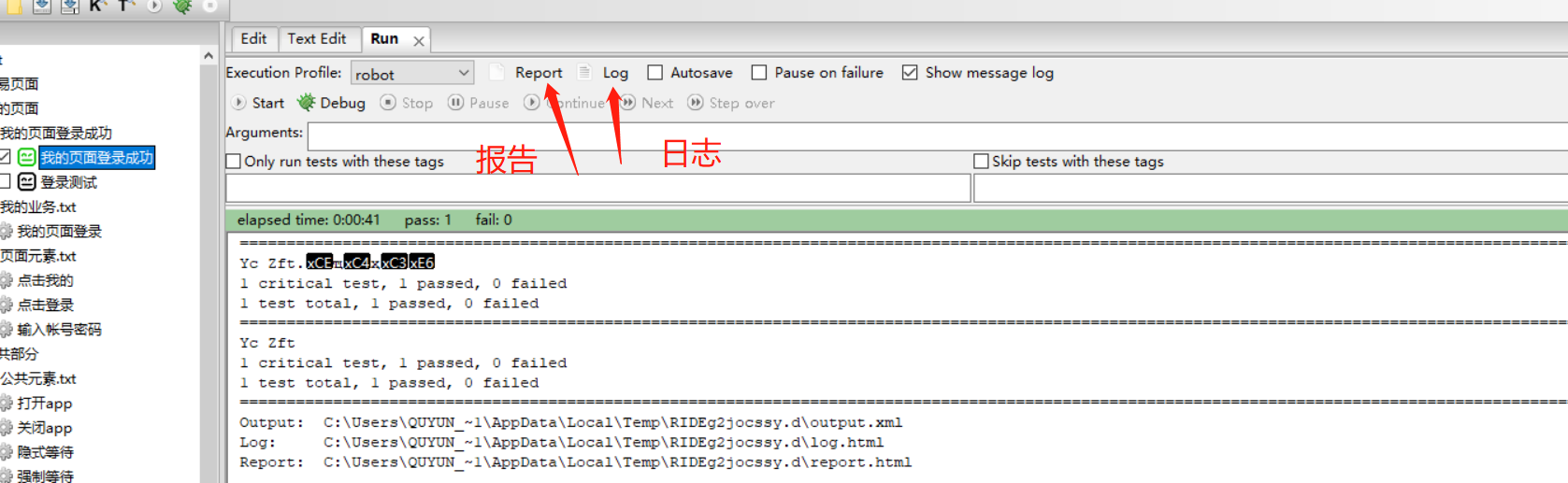

运行成功查看报告：

看完之后，有啥感想：是不是跟我们想像中的不一样???
那我们再来对比一下传统的：

*** Settings ***
Library           AppiumLibrary
Resource          我的业务.txt

*** Test Cases ***
我的页面登录成功
    我的页面登录

登录测试
    Open Application    http://127.0.0.1:4723/wd/hub    platformName=Android    platformVersion=10    deviceName=HONOR X10    udid=H5X6R20514009570    appPackage=com.firstcapital    appActivity=com.zztzt.android.simple.activity.tztCommHeadPageActivity    unicodeKeyboard=True    noReset=True    skipServerInstallation=True    skipDeviceInitialization=False    includeStderr=True
    Sleep    ７
    AppiumLibrary.Click Element    xpath=/hierarchy/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.FrameLayout/android.widget.RelativeLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.view.ViewGroup/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.widget.LinearLayout[2]/android.widget.LinearLayout/android.widget.LinearLayout[5]/android.widget.ImageView
    log    driver.contexts
    Sleep    ２
    Tap    ([(768,783),(987,828)],500)
    AppiumLibrary.Click Element    xpath=/hierarchy/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.FrameLayout/android.widget.RelativeLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.view.ViewGroup/android.widget.FrameLayout/android.widget.LinearLayout/android.widget.RelativeLayout/android.widget.LinearLayout[1]/android.widget.LinearLayout/android.widget.RelativeLayout/android.webkit.WebView/android.webkit.WebView/android.view.View/android.view.View[2]/android.view.View[1]/android.view.View[2]/android.view.View
    Sleep    ２
    AppiumLibrary.Input Text    id=com.firstcapital:id/edit_account    830000992
    AppiumLibrary.Input Password    id=com.firstcapital:id/edit_password    123123
    Sleep    ２
    AppiumLibrary.Click Element    id=com.firstcapital:id/login
    Sleep    ２

在这里插入图片描述

现在，实际工作中，已经没有人会这样写代码了。不实用，没法复用，更不好维护。
OK，这只是一个小模块。我们真正的业务功能才刚刚开始。

3.3 交易页面

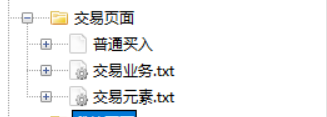

交易页面中，我们同样的创建三个目录：两个资源文件：交易业务、交易元素，一个测试套件：普通买入。记住：导入库和相应资源文件！
在这里插入图片描述

3.3.1 交易元素：

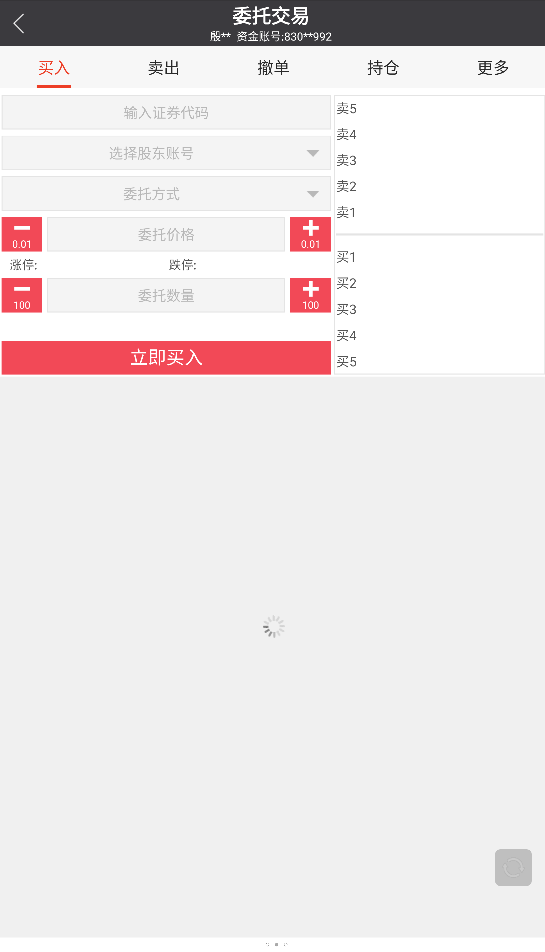

app图：
在这里插入图片描述

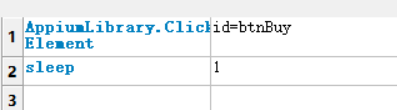

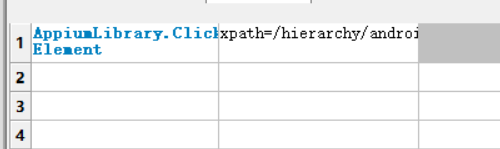

00. 点击买入

在这里插入图片描述

A. 输入证券代码

代码如下：
在这里插入图片描述
代码这里用变量，用例中代码是需要根据不同场景变动的。
实际工作中：代码是可以在数据库中获取的，现在无法连接数据库，暂时会在用例中写死。

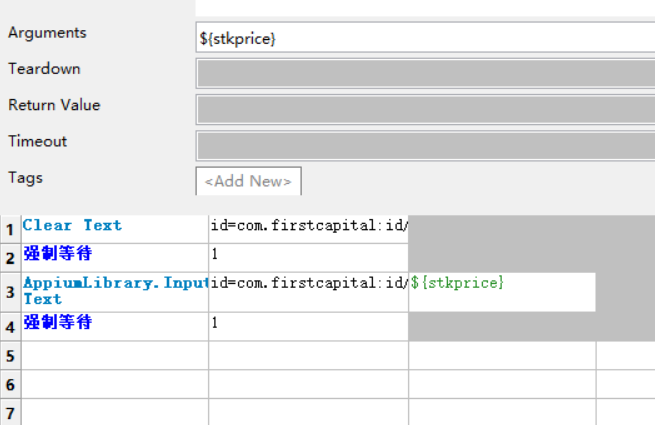

B. 输入价格

代码如下：
在这里插入图片描述
价格同样是根据代码而定的。
需要注意的是：价格也是可以在数据库中取的，但是，目前无法连接数据库，我们就暂时在用例中写死。

C. 输入数量

代码如下：
在这里插入图片描述
暂时写死数量。

D. 点击买入按钮

代码如下：
在这里插入图片描述

E. 点击交易tab

在这里插入图片描述

F. 点击确定按钮

在这里插入图片描述

G. 委托方式-沪市市价

在这里插入图片描述

3.3.2 交易业务

需要导入库和资源文件
在这里插入图片描述

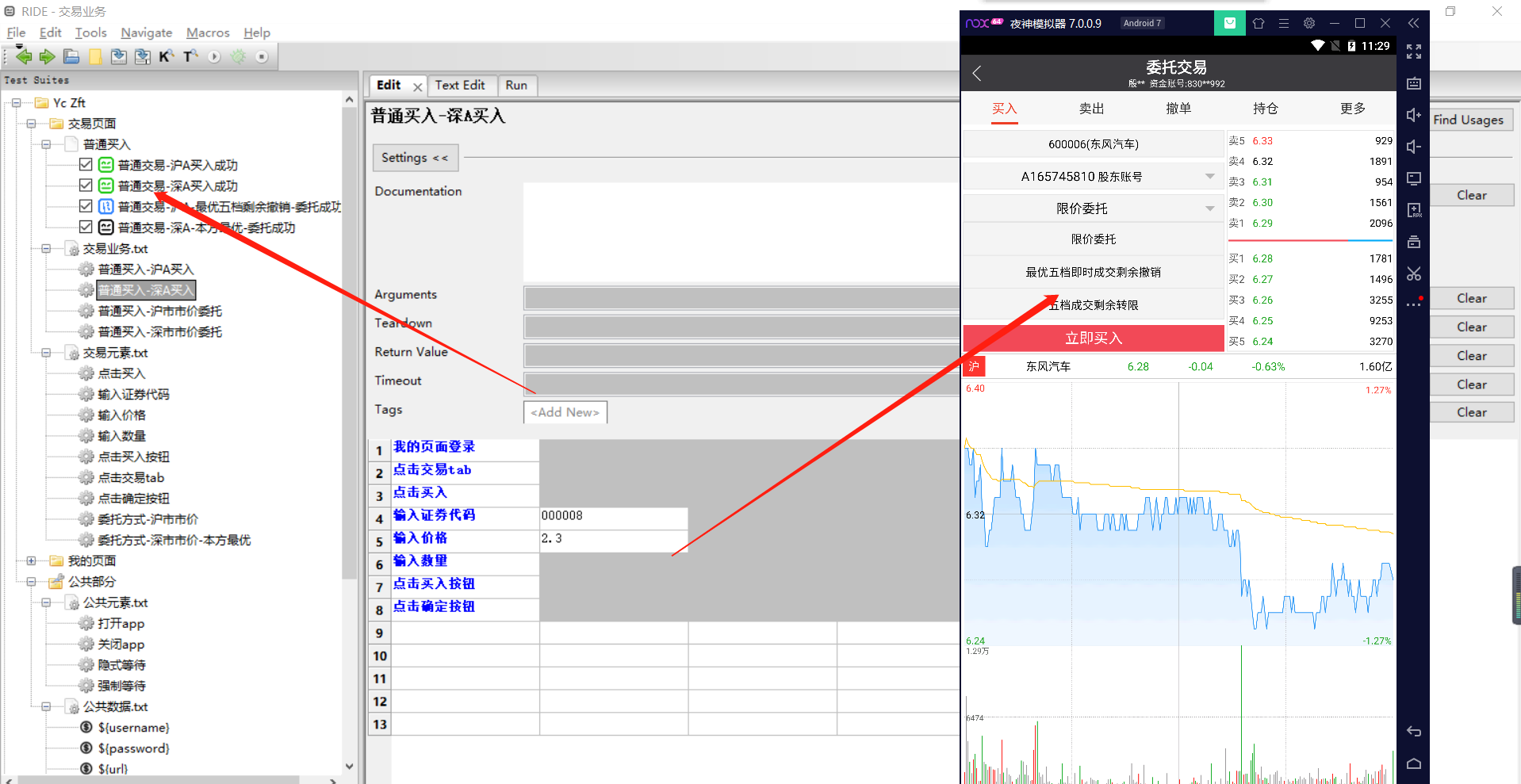

A. 普通买入-沪A买入

在这里插入图片描述

B. 普通买入-深A买入

在这里插入图片描述

C. 沪市市价委托

在这里插入图片描述

D. 深市市价委托

在这里插入图片描述

3.3.3 普通交易测试用例

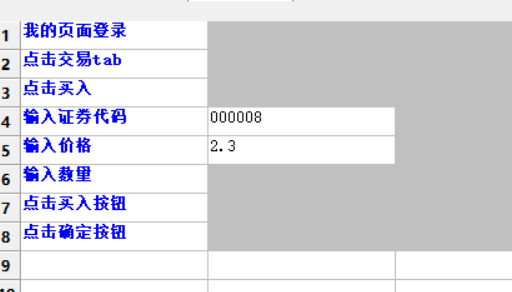

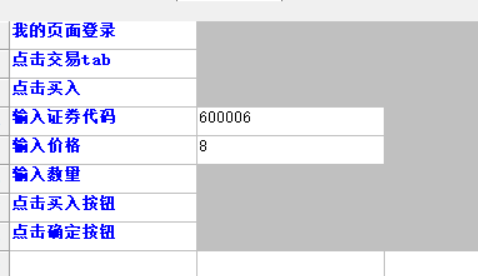

A. 普通交易-沪A买入成功

在这里插入图片描述

B. 普通交易-深A买入成功

在这里插入图片描述

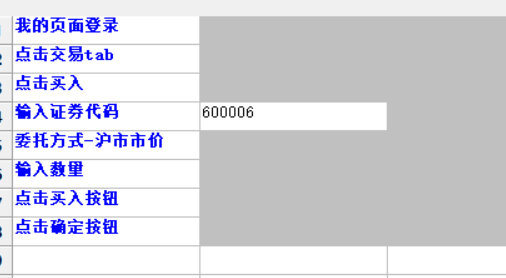

C. 普通交易-沪A-最优五档剩余撤销-委托成功

在这里插入图片描述

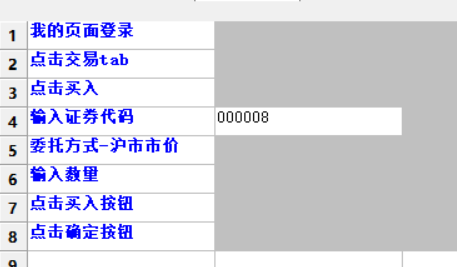

D. 普通交易-深A-本方最优-委托成功

在这里插入图片描述

四、运行测试用例

4.1 执行测试用例

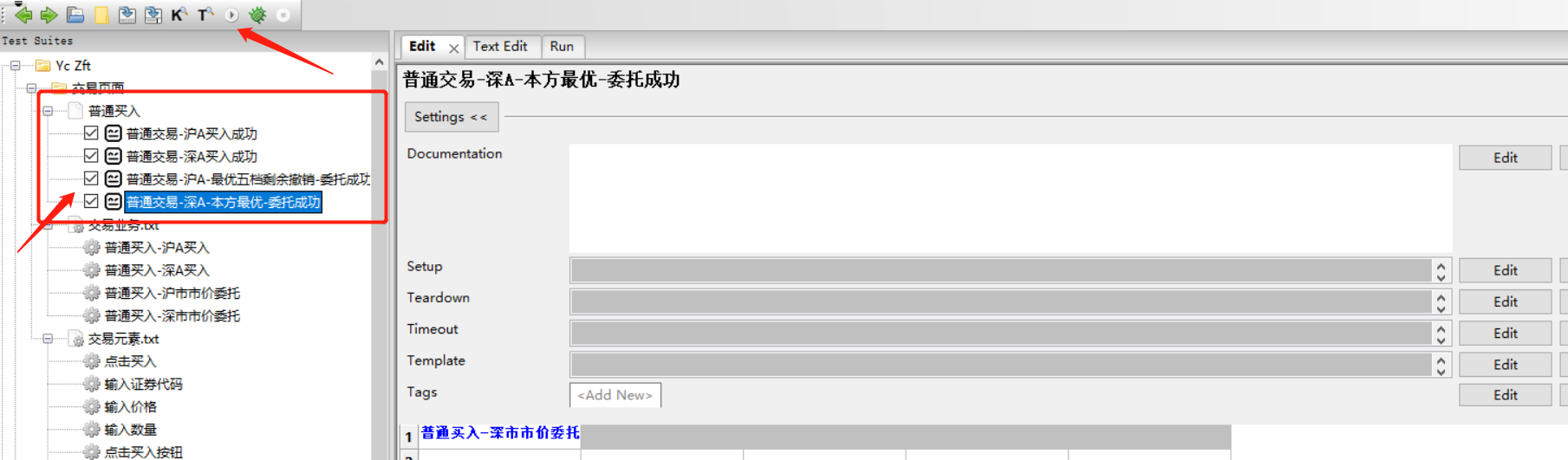

选中测试用例，点击运行按钮：
在这里插入图片描述

全部运行成功，用例没有问题。

4.2 命令行执行测试

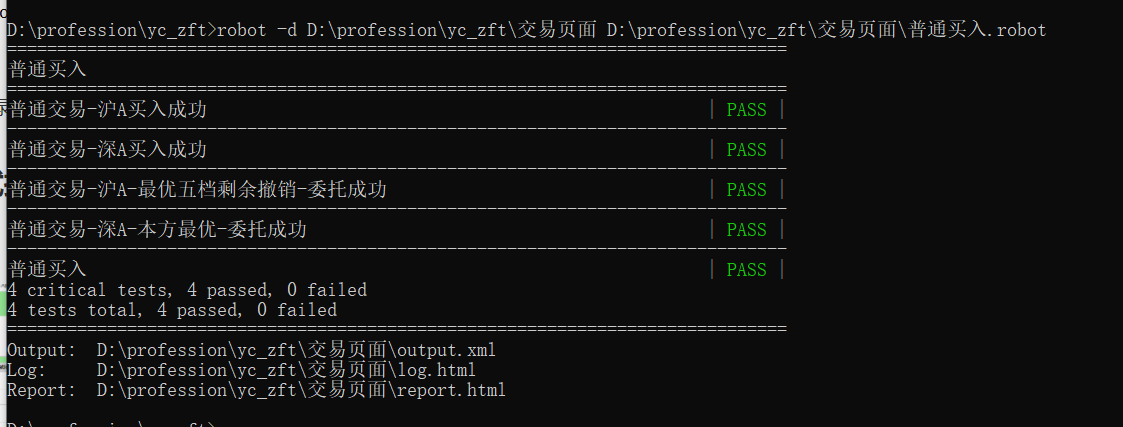

robot -d D:\profession\yc_zft\交易页面 D:\profession\yc_zft\交易页面\普通买入.robot

cmd中，切换到项目目录中，执行该命令：
在这里插入图片描述
查看结果。

4.2 查看测试报告

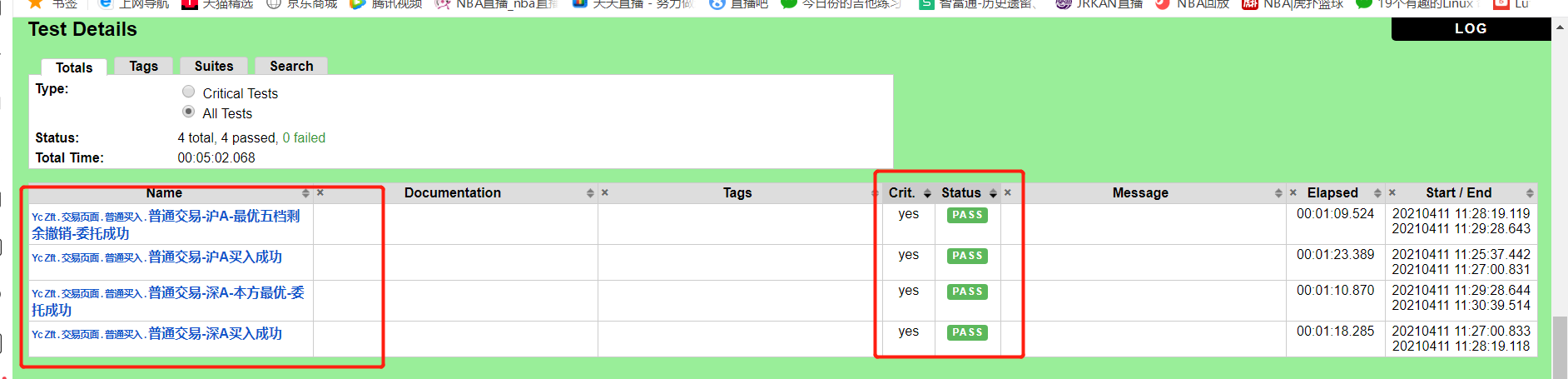

我们再查看报告:
在这里插入图片描述
OK。我们rf+appium实现app自动化测试在jenkins中自动运行。

五、jenkins自动运行

关于jenkins搭建的创建测试项目过程，略过。有想了解的，可以查看我之前的博客，有详细介绍。点击这里查看

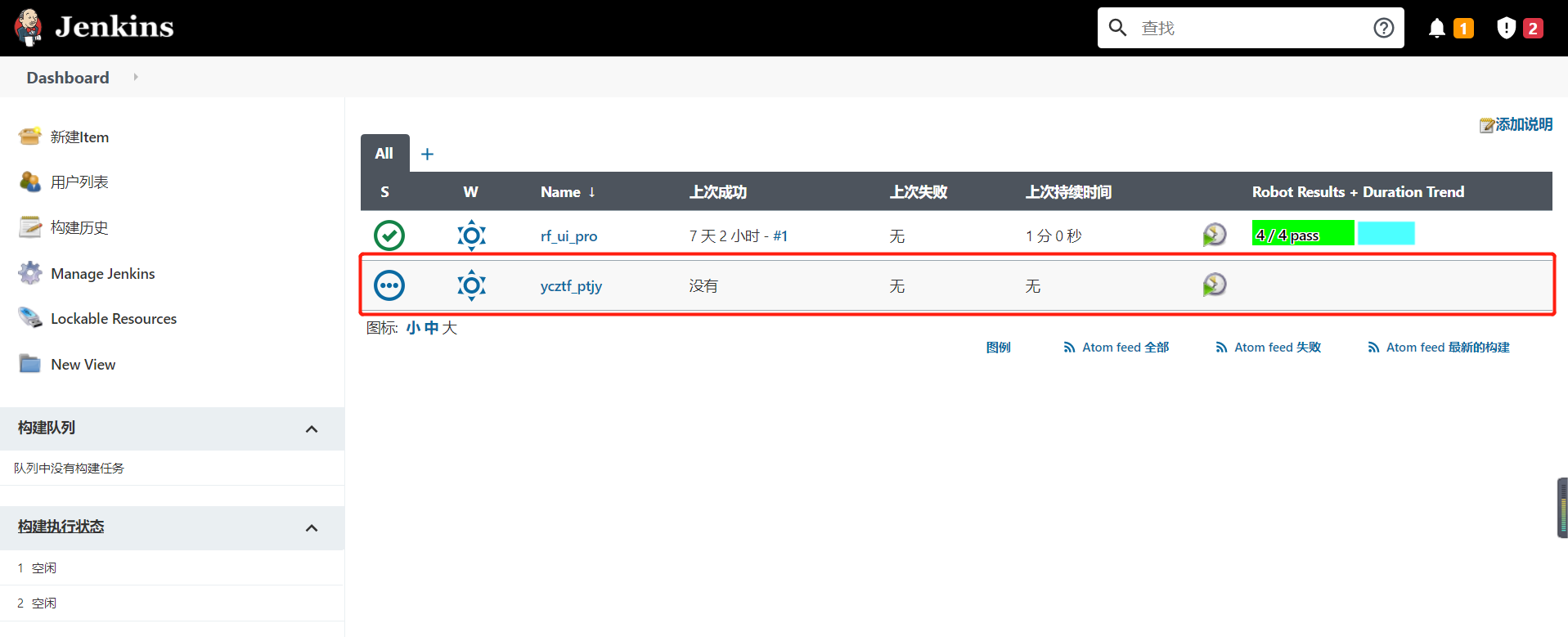

5.1 创建任务

5.2 自动运行

时间到了后，它就会自动运行了。运行结果，可以在我们设置的目录中查看到。具体略过。点击这里查看
