CentOS8服务器搭建L2TP服务器（over IPsec）操作指南

上次发了服务器上公网（低成本用L2TP把物理服务器放到了公网，省了几万块）的文章，当时L2TP拨号用的是网络上的解决方案，也就是现成的脚本，一跑就OK了。像这样：输入几个关键信息，脚本就自动执行完成了。我看了一下，脚本一共810行，功能很强大，系统方面支持CentOS 6+、Debian 7+、Ubuntu 12+。但实际上有个隐藏的问题。上次部署用的是CentOS 7的系统，一切正常，重新部署之

Danileaf_Guo

12527人浏览 · 2021-06-23 22:13:51

Danileaf_Guo · 2021-06-23 22:13:51 发布

上次发了服务器上公网（低成本用L2TP把物理服务器放到了公网，省了几万块）的文章，当时L2TP拨号用的是网络上的解决方案，也就是现成的脚本，一跑就OK了。像这样：

输入几个关键信息，脚本就自动执行完成了。我看了一下，脚本一共810行，功能很强大，系统方面支持CentOS 6+、Debian 7+、Ubuntu 12+。

但实际上有个隐藏的问题。上次部署用的是CentOS 7的系统，一切正常，重新部署之后腾讯云的CentOS仅支持8.3的镜像，安装频繁报错。

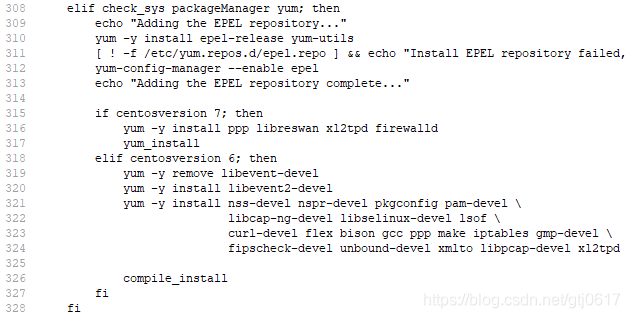

查看脚本内容发现，此脚本仅支持CentOS的6和7两个版本，在8上，因为软件名称和操作命令变更，无法正常安装。

既然这样，那就只能拆解代码，自己安装了。

首先找到脚本中需要的软件，或者找到执行脚本时不能正常使用的命令，用yum provides来查找命令，最后整理一下，需要安装以下软件：

yum install -y make gcc gmp-devel xmlto bison flex libpcap lsof vim man xl2tpd libreswan

修改ipsec配置文件

vim /etc/ipsec.conf

在config setup中添加以下命令，充许传透nat建立l2tp连接。

nat_traversal=yes

上图中最后一行可以看到include /etc/ipsec.d/*.conf这行代码，所以需要在/etc/ipsec.d/目录下创建IPsec与L2TP服务关联的配置文件。

vim /etc/ipsec.d/l2tp_psk.conf

文件复制以下内容，仅需修改left参数为公网网卡的IP地址。

conn L2TP-PSK-NAT

rightsubnet=vhost:%priv

also=L2TP-PSK-noNAT

conn L2TP-PSK-noNAT

authby=secret

pfs=no

auto=add

keyingtries=3

dpddelay=30

dpdtimeout=120

dpdaction=clear

rekey=no

ikelifetime=8h

keylife=1h

type=transport

left=10.0.8.12

leftprotoport=17/1701

right=%any

rightprotoport=17/%any

在/etc/ipsec.d/目录下创建保存预共享密钥的文件，名字可自定义，扩展名为.secrets。

vim /etc/ipsec.d/ipsec.secrets

预共享密钥参照如下格式填写，其中，IP地址为网卡的IP地址，双引号中为预共享密钥，请自行设置。（注意字段之间用空格或者tab隔开，否则检查会报错）

10.0.8.12 %any: PSK "test123"

修改sysctl的内核支持文件。

vim /etc/sysctl.conf

可以直接用下面的内容替换掉原来的文件。

vm.swappiness = 0

net.ipv4.ip_forward = 1

net.ipv4.conf.all.arp_announce=2

net.ipv4.conf.all.promote_secondaries = 1

net.ipv4.conf.all.rp_filter=0

net.ipv4.conf.default.accept_redirects = 0

net.ipv4.conf.default.accept_source_route = 0

net.ipv4.conf.default.arp_announce = 2

net.ipv4.conf.default.promote_secondaries = 1

net.ipv4.conf.default.rp_filter=0

net.ipv4.conf.default.send_redirects = 0

net.ipv4.conf.lo.arp_announce=2

net.ipv4.neigh.default.gc_thresh3 = 4096

net.ipv6.neigh.default.gc_thresh3 = 4096

net.ipv4.neigh.default.gc_stale_time=120

net.ipv4.tcp_max_syn_backlog = 1024

net.ipv4.tcp_max_tw_buckets = 5000

net.ipv4.tcp_synack_retries = 2

net.ipv4.tcp_syncookies = 1

net.ipv6.conf.all.disable_ipv6=0

net.ipv6.conf.default.disable_ipv6=0

net.ipv6.conf.lo.disable_ipv6=0

kernel.core_uses_pid = 1

kernel.msgmnb = 65536

kernel.msgmax = 65536

kernel.printk = 5

kernel.shmmax = 68719476736

kernel.softlockup_panic = 1

kernel.sysrq = 1

修改完保存退出，执行以下命令重新加载配置文件使配置生效。

sysctl -p

重启IPsec服务，并检验ipsec服务配置。

systemctl restart ipsec

ipsec verify

就是图里面/proc/sys/net/ipv4/conf/eth0/rp_filter这个文件很奇怪，使用vim无法编辑，修改权限也不行，但是可以用echo。那就用echo命令把里面的1换成0吧。

echo 0 > /proc/sys/net/ipv4/conf/eth0/rp_filter

修改L2TP配置文件，设置监听网卡地址和LNS的IP地址及分配的地址段。

vim /etc/xl2tpd/xl2tpd.conf

主要修改4个地方配置：

        1、[global]模块中，取消listen-addr注释，并修改IP地址为网卡地址（10.0.8.12）；

        2、[global]模块中，取消ipsec saref = yes的注释；

        3、[lns default]模块中，在ip_range后设置客户端连接服务器后LNS分配给客户端的ip地址范围；

        4、[lns default]模块中，将local ip设置为LNS的网关IP地址。

如下图：

修改xl2tpd配置文件中的安全配置。

vim /etc/ppp/options.xl2tpd

文本中增加验证字段的算法要求，DNS视具体情况进行调整。

require-mschap-v2

将L2TP服务器的账户与密码写入/etc/ppp/chap-secrets文件。

vim /etc/ppp/chap-secrets

依次写用户名、服务名、密码、IP地址，实际上服务名与IP地址都写成星号即可，主要设置用户名与密码，以空格或tab隔开。填写服务名用于多服务场景，填写IP地址用于指定该用户登录后获取的IP地址为某个固定地址。

然后就是防火墙的规则调整了，首先停止firewalld服务并禁用。

systemctl stop firewalld

systemctl mask firewalld

安装iptables服务。

yum install -y iptables iptables-services

清空iptables规则。

        iptables -P INPUT ACCEPT

        iptables -F

        iptables -X

        iptables -Z

执行命令进行规则配置，其中转发相关的地址段请设置与L2TP地址段一致。

iptables -t nat -A POSTROUTING -j MASQUERADE

iptables -I FORWARD -s 172.16.113.0/24 -j ACCEPT

iptables -I FORWARD -d 172.16.113.0/24 -j ACCEPT

iptables -A INPUT -p udp -m policy --dir in --pol ipsec -m udp --dport 1701 -j ACCEPT

iptables -A INPUT -p udp -m udp --dport 1701 -j ACCEPT

iptables -A INPUT -p udp -m udp --dport 500 -j ACCEPT

iptables -A INPUT -p udp -m udp --dport 4500 -j ACCEPT

iptables -A INPUT -p esp -j ACCEPT

iptables -A INPUT -m policy --dir in --pol ipsec -j ACCEPT

iptables -A FORWARD -i ppp+ -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT

iptables -A FORWARD -m state --state RELATED,ESTABLISHED -j ACCEPT

上述命令执行完后，保存iptables规则并重启服务。
