本人有个项目需要用到海康摄像头的抓图功能，但是程序是运行在嵌入式系统，海康提供的SDK不支持ARM版本，咨询技术得知，这种情况可以用拉流的方式进行抓拍，或者用海康的私有协议ISAPI进行http请求亦可完成图像抓拍功能。
由于我们摄像头是双光摄像头(一路可见光，一路红外），在抓拍过程中还需要对热图进行抓拍，并且热图必须要支持温度矩阵数据，因此背景下，决定尝试ISAPI协议进行数据交互。
ISAPI协议测试前需要了解海康摄像头的摘要认证，一下部分为摘录部分。
1 摘要认证介绍
ISAPI 协议基于 HTTP REST 架构，协议交互需要安全认证，Digest 摘要认证比 Basic 基础认证的安全级别
更高：
1）通过传递用户名、密码等计算出来的摘要来解决明文方式在网络上发送密码的问题。
2）通过服务产生随机数 nonce 的方式可以防止恶意用户捕获并重放认证的握手过程。
1.1 认证握手过程
1. 客户端发出一个没有认证证书的请求。

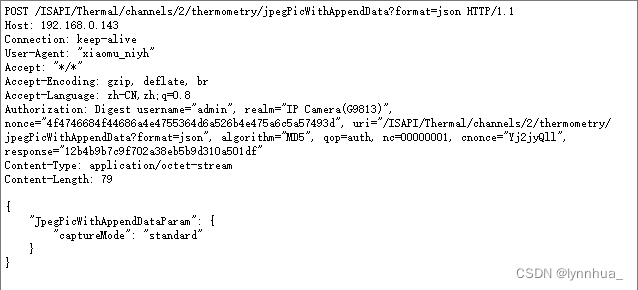

GET /ISAPI/Security/userCheck HTTP/1.1
Accept: text/html, application/xhtml+xml, */*
Accept-Language: zh-CN
User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko
Accept-Encoding: gzip, deflate
Host: 10.18.37.12
Connection: Keep-Alive
注：此处示例为用户名密码校验的ISAPI协议命令（GET方法），每次下发新的命令都需要重新认证。
2. 服务器产生一个随机数nonce，并且将该随机数放在WWW-Authenticate响应头，与服务器支持的认
证算法列表，认证的域realm一起发送给客户端。
HTTP/1.1 401 Unauthorized
Date: Wed, 30 May 2018 19:16:52 GMT
Server: App-webs/
Content-Length: 178
Content-Type: text/html
Connection: keep-alive
Keep-Alive: timeout=10, max=99
WWW-Authenticate: Digest qop="auth", realm="IP Camera(12345)",
nonce="4e5749344e7a4d794e544936596a4933596a51784e44553d", stale="FALSE"
注：401 Unauthorized表示认证失败、未授权。返回的WWW-Authenticate表示设备支持的认证方式，此
处设备只支持Digest摘要认证方式。
### ===> http reply
HTTP/1.1 401 Unauthorized
Date: Wed, 30 May 2018 19:23:32 GMT
Server: App-webs/
Content-Length: 178
Content-Type: text/html
Connection: keep-alive
Keep-Alive: timeout=10, max=99
WWW-Authenticate: Digest qop="auth", realm="IP Camera(12345)",
nonce="4f5455784e4452684f544136596a49344d54566a4f57553d", stale="FALSE"
WWW-Authenticate: Basic realm="IP Camera(12345)"
注：401 Unauthorized表示认证失败、未授权。返回的WWW-Authenticate表示设备支持的认证方式，此
处设备同时支持Digest摘要认证和Basic认证两种方式。stale表示nonce值是否过期，如果过期会生成新的随
机数。
3. 客户端接收到401响应表示需要进行认证，选择一个算法（目前只支持MD5）生成一个消息摘要
（message digest，该摘要包含用户名、密码、给定的nonce值、HTTP方法以及所请求的URL），将摘要放到
Authorization的请求头中重新发送命令给服务器。如果客户端要对服务器也进行认证，可以同时发送客户端
随机数cnonce，客户端是否需要认证，通过报文里面的qop值进行判断，详见1.2章节介绍。
GET /ISAPI/Security/userCheck HTTP/1.1
Accept: text/html, application/xhtml+xml, */*
Accept-Language: zh-CN
User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko
Accept-Encoding: gzip, deflate
Host: 10.18.37.12
Connection: Keep-Alive
Authorization: Digest username="admin",realm="IP
Camera(12345)",nonce="595463314d5755354d7a4936596a49344f475a6a5a44453d",uri="/ISAPI/Security/userCheck",cnonc
e="011e08f6c9d5b3e13acfa810ede73ecc",nc=00000001,response="82091ef5aaf9b54118b4887f8720ae06",qop="auth"
4. 服务接收到摘要，选择算法以及掌握的数据，重新计算新的摘要跟客户端传输的摘要进行比较，验
证是否匹配，若客户端反过来用客户端随机数对服务器进行质询，就会创建客户端摘要，服务可以预先
将下一个随机数计算出来，提前传递给客户端，通过 Authentication-Info 发送下一个随机数。该步骤选
择实现。
HTTP/1.1 200 OK
Date: Wed, 30 May 2018 19:32:49 GMT
Server: App-webs/
Content-Length: 132
Connection: keep-alive
Keep-Alive: timeout=10, max=98
Content-Type: text/xml
<?xml version="1.0" encoding="UTF-8"?>
<userCheck>
<statusValue>200</statusValue>
<statusString>OK</statusString>
</userCheck>
注：响应200 OK表示认证成功。
详细说明请参考RFC 2617规范文档。
1.2 摘要计算过程
在说明如何计算摘要之前，先说明参加摘要计算的信息块。信息块主要有两种：
1. 表示与安全相关的数据的A1
A1中的数据时密码和受保护信息的产物，它包括用户名、密码、保护域和随机数等内容，A1只涉及安
全信息，与底层报文自身无关。
若算法是：MD5
则 A1=<user>:<realm>:<password>
若算法是：MD5-sess
则 A1=MD5(<user>:<realm>:<password>):<nonce>:<cnonce>
2. 表示与报文相关的数据的A2
A2表示是与报文自身相关的信息，比如URL，请求反复和报文实体的主体部分，A2加入摘要计算主要目
的是有助于防止反复，资源或者报文被篡改。
若 qop 未定义或者 auth：
A2=<request-method>:<uri-directive-value>
若 qop 为 auth:-int
A2=<request-method>:<uri-directive-value>:MD5(<request-entity-body>)
注：<uri-directive-value>为完整的协议命令 URI，比如“/ISAPI/Security/userCheck”。
下面定义摘要的计算规则：
若 qop 没有定义：
摘要 response=MD5(MD5(A1):<nonce>:MD5(A2))
若 qop 为 auth:
摘要 response=MD5(MD5(A1):<nonce>:<nc>:<cnonce>:<qop>:MD5(A2))
若 qop 为 auth-int:
摘要 response= MD5(MD5(A1):<nonce>:<nc>:<cnonce>:<qop>:MD5(A2))
1.3 随机数的生成
RFC2617建议采用这个假想的随机数公式：
nonce = BASE64(time-stamp MD5(time-stamp ":" ETag ":" private-key))
其中:
time-stamp是服务器产生的时间戳或者其他不会重复的序列号，ETag是与所请求实体有关的HTTP ETag
首部的值，priviate-key是只有服务器知道的数据。
这样，服务器就可以收到客户端的认证首部之后重新计算散列部分，如果结果与那个首部的随机数不
符，或者是时间戳的值不够新，就可以拒绝请求，服务器可以通过这种方式来限制随机数的有效持续时间。
包括了ETag可以防止对已经更新资源版本的重放请求。注意：在随机数中包含客户端IP，服务器好像就
可以限制原来获取此随机数的客户端重用这个随机数了，但这会破坏代理集群的工作，使用代理集群时候，
来自单个用户的多条请求通常会经过不同的代理进行传输，而且IP地址欺骗实现起来也不复杂。
有了以上知识做铺垫，就能大致明白ISAPI协议的具体工作流程了。那么接下来正题开始。
1、首先需要创建一个摘要认证类(QHttpAuth)
class QHttpAuth {
public:
QHttpAuth() {}
QHttpAuth(QString host, QString uri, QString method, QString user, QString passwd);
void printArgs();
void parseResponse(const QString &_data);
void setPostData(const QString &_type, const QString &_data);
QString host();
QString method();
QString contentType();
QByteArray content();
QString toMd5(const QByteArray &_content) const;
QString getReponse() const;
QByteArray getHttpRequest(bool isAuth = false) const;
void setHttpRequest(QNetworkRequest *_request, bool isAuth = false);
private:
QString _host;
QString _uri;
QString _method;
QString _user;
QString _passwd;
QString _realm;
QString _qop;
QString _nonce;
QString _nc;
QString _cnonce;
QString _reponse;
QString _contentType;
QString _postData;
};QHttpAuth.cpp,方法实现
//
QHttpAuth::QHttpAuth(QString host, QString uri, QString method, QString user, QString passwd) :
_host(host),_uri(uri),_method(method),_user(user),_passwd(passwd)
{
_realm = "IP Camera(G9813)";
_nonce = "4f4746684f44686a4e4755364d6a526b4e475a6c5a57493d";
_nc = "00000001";
_qop = "auth";
_cnonce = "Yj2jyQll";
}
void QHttpAuth::printArgs()
{
qDebug() << "Host" << _host;
qDebug() << "Method" << _method;
qDebug() << "Url" << _uri;
qDebug() << "User" << _user;
qDebug() << "Passwd" << _passwd;
}
void QHttpAuth::parseResponse(const QString &_data)
{
if (_data.isEmpty()) return;
QString strAuth = _data;
QRegExp regExp("qop=\"(\\S+)\"");
if (-1 != regExp.indexIn(strAuth)) {
_qop = regExp.cap(1);
}
regExp = QRegExp("nonce=\"(\\S+)\"");
if (-1 != regExp.indexIn(strAuth)) {
_nonce = regExp.cap(1);
}
int index = strAuth.indexOf("realm=\"") + 7;
int count = strAuth.indexOf(", nonce") - index -1;
_realm = strAuth.mid(index, count);
}
void QHttpAuth::setPostData(const QString &_type, const QString &_data)
{
_contentType = _type;
_postData = _data;
}
QString QHttpAuth::host()
{
return _host;
}
QString QHttpAuth::method()
{
return _method;
}
QString QHttpAuth::contentType()
{
return _contentType;
}
QByteArray QHttpAuth::content()
{
return _postData.toUtf8();
}
QString QHttpAuth::toMd5(const QByteArray &_content) const
{
QByteArray md5 = QCryptographicHash::hash(_content, QCryptographicHash::Md5);
return md5.toHex();
}
QString QHttpAuth::getReponse() const
{
#define PRINT_TEST 0
// md5(<username>:<realm>:<password>) --- sha1
QString strA1 = _user + ":" + _realm + ":" + _passwd;
QString md5A1 = toMd5(strA1.toUtf8());
#if PRINT_TEST
qDebug() << "a1 -> str:" << strA1;
qDebug() << "a1 -> md5:" << md5A1;
#endif
// md5(<method>:<url>) -- sha2
QString strA2 = _method + ":" + _uri;
QString md5A2 = toMd5(strA2.toUtf8());
#if PRINT_TEST
qDebug() << "a2 -> str:" << strA2;
qDebug() << "a2 -> md5:" << md5A2;
#endif
// md5(<sha1>:<nonce>:<nc>:<cnonce>:<qop>:<sha2>)
QString strResponse = md5A1 + ":" + _nonce + ":" + _nc + ":" + _cnonce + ":" + _qop + ":" + md5A2;
QString md5Response = toMd5(strResponse.toUtf8());
#if PRINT_TEST
qDebug() << "response -> str:" << strResponse;
qDebug() << "response -> md5:" << md5Response;
#endif
return md5Response;
}
QByteArray QHttpAuth::getHttpRequest(bool isAuth) const
{
QString strRequest = QString("%1 %2 HTTP/1.1\r\n").arg(_method).arg(_uri);
strRequest += QString("Host: %1\r\n").arg(_host);
strRequest += QString("Connection: keep-alive\r\n");
strRequest += QString("User-Agent: \"xiaomu_niyh\"\r\n");
strRequest += QString("Accept: \"*/*\"\r\n");
strRequest += QString("Accept-Encoding: gzip, deflate, br\r\n");
strRequest += QString("Accept-Language: zh-CN,zh;q=0.8\r\n");
if (isAuth)
{
strRequest += QString("Authorization: Digest username=\"%1\", ").arg(_user);
strRequest += QString("realm=\"%1\", ").arg(_realm);
strRequest += QString("nonce=\"%1\", ").arg(_nonce);
strRequest += QString("uri=\"%1\", ").arg(_uri);
strRequest += QString("algorithm=\"MD5\", ");
strRequest += QString("qop=%1, ").arg(_qop);
strRequest += QString("nc=%1, ").arg(_nc);
strRequest += QString("cnonce=\"%1\", ").arg(_cnonce);
strRequest += QString("response=\"%1\"\r\n").arg(getReponse());
}
if (!QString::compare("POST", _method) && !_postData.isEmpty())
{
strRequest += QString("Content-Type: %1\r\n").arg(_contentType);
strRequest += QString("Content-Length: %1\r\n\r\n").arg(_postData.length());
strRequest += _postData;
}
else {
strRequest += "\r\n";
}
return strRequest.toUtf8();
}
/*此方法可以用于QNetworkAccessManager */
void QHttpAuth::setHttpRequest(QNetworkRequest *_request, bool isAuth)
{
_request->setUrl(QString("http://%1:80%2").arg(_host).arg(_uri));
_request->setRawHeader("Host", _host.toUtf8());
_request->setRawHeader("Connection", "keep-alive");
_request->setRawHeader("User-Agent", "xiaomu_niyh");
_request->setRawHeader("Accept", "*/*");
_request->setRawHeader("Accept-Encoding", "gzip, deflate, br");
_request->setRawHeader("Accept-Language", "zh-CN,zh;q=0.8");
if (isAuth){
QString strDigest = QString("Digest username=\"%1\", ").arg(_user);
strDigest += QString("realm=\"%1\", ").arg(_realm);
strDigest += QString("nonce=\"%1\", ").arg(_nonce);
strDigest += QString("uri=\"%1\", ").arg(_uri);
strDigest += QString("algorithm=\"MD5\", ");
strDigest += QString("qop=%1, ").arg(_qop);
strDigest += QString("nc=%1, ").arg(_nc);
strDigest += QString("cnonce=\"%1\", ").arg(_cnonce);
strDigest += QString("response=\"%1\"\r\n").arg(getReponse());
_request->setRawHeader("Authorization", strDigest.toUtf8());
}
if ("POST" == _method)
{
_request->setHeader(QNetworkRequest::ContentTypeHeader, QVariant(_contentType));
_request->setHeader(QNetworkRequest::ContentLengthHeader, _postData.length());
}
}

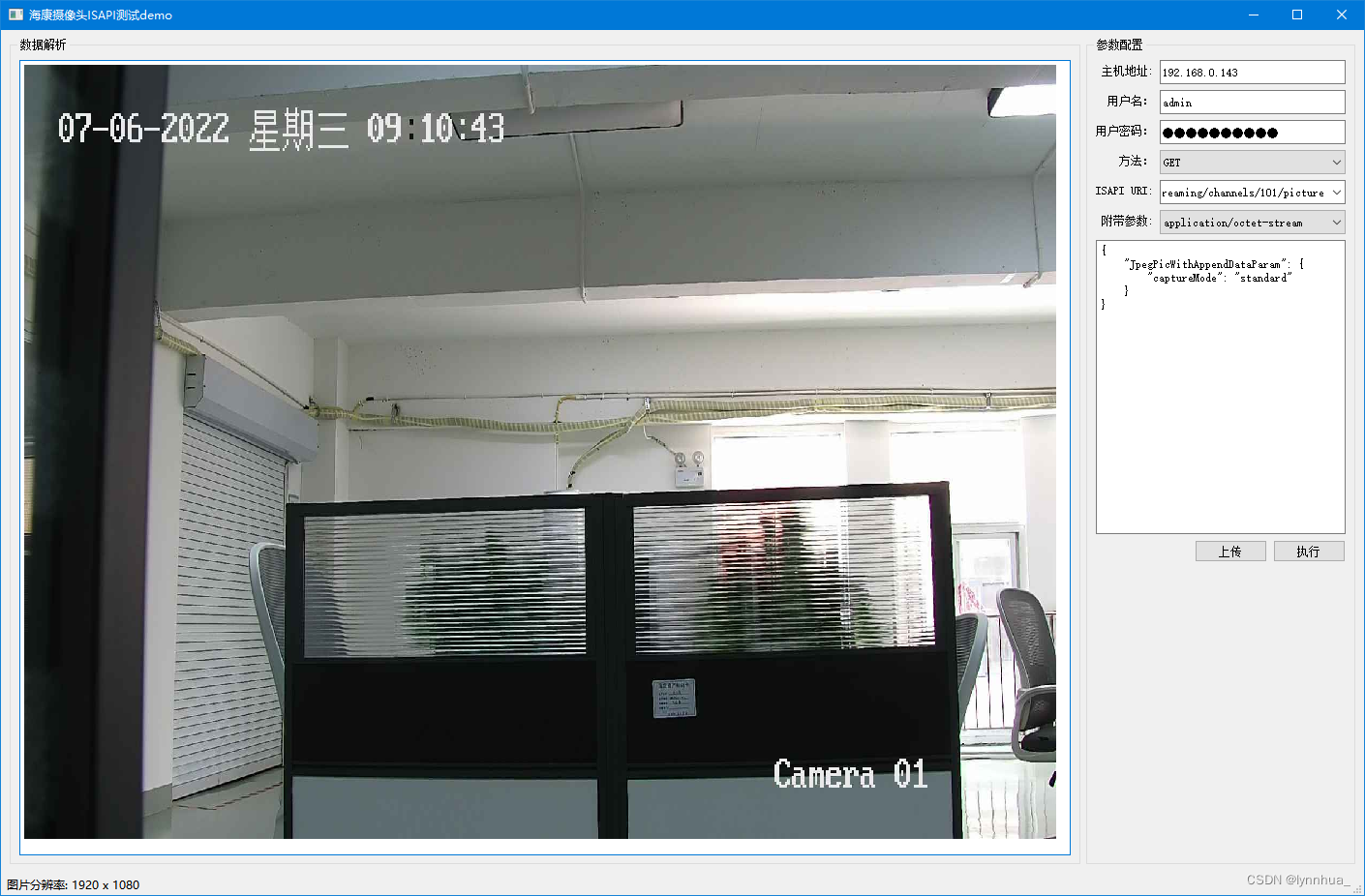

2、接下来就是ISAPI的通信交互流程。此处啰嗦点，本来可以直接用
QNetworkAccessManager来我完成http的相关请求，但是自己想研究下具体通信流程，于是直接用的QTcpSocket完成的相关协议组装及解析等。 不多说上代码
头文件：
class QIsapiThread : public QThread
{
Q_OBJECT
public:
explicit QIsapiThread(QObject *parent = nullptr);
~QIsapiThread();
void setHttpAuth(QHttpAuth _auth);
signals:
void showResult(const QString &_text);
void signalContent(const QString &_type, const QByteArray &_byContent);
private:
void httpRequest();
private:
QHttpAuth m_auth;
protected:
void run() override;
bool m_isRun;
};
方法一：Qt原生http请求方法
void QIsapiThread::run()
{
QNetworkAccessManager http;
QNetworkReply *_reply;
QNetworkRequest request;
int check = 0;
do {
m_auth.setHttpRequest(&request, 0 != check);
if ("POST" == m_auth.method())
{
_reply = http.post(request, m_auth.content());
qDebug() << "====> POST" << m_auth.content();
}
else {
_reply = http.get(request);
}
QEventLoop eventLoop;
connect(_reply, SIGNAL(finished()), &eventLoop, SLOT(quit()));
eventLoop.exec();
int stateCode = _reply->attribute(QNetworkRequest::HttpStatusCodeAttribute).toInt();
qDebug() << "stateCode" << stateCode ;
if (_reply->hasRawHeader("WWW-Authenticate") && stateCode == 401) {
qDebug() << _reply->rawHeader("WWW-Authenticate");
QString strAuth = _reply->rawHeader("WWW-Authenticate");
m_auth.parseResponse(strAuth);
}
else if (200 == stateCode) {
QString strType = _reply->rawHeader("Content-Type");
int len = _reply->rawHeader("Content-Length").toInt();
QByteArray _byData = _reply->readAll();
qDebug() << strType << len << _byData.length();
emit signalContent(strType, _byData);
}
else {
qDebug() << _reply->readAll();
}
} while (check++ < 1);
}方法二： QTcpSocket数据重组方式
void QIsapiThread::run()
{
QTcpSocket _tcpsocket;
int check = 0;
do {
_tcpsocket.connectToHost(m_auth.host(), 80);
_tcpsocket.waitForConnected(3000);
check++;
} while (check < 3 && QTcpSocket::ConnectedState != _tcpsocket.state());
if (QTcpSocket::ConnectedState != _tcpsocket.state())
{
qDebug() << "Connect server timeout";
return;
}
check = 0;
QByteArray _cmd;
do {
_cmd = m_auth.getHttpRequest(0 != check);
_tcpsocket.write(_cmd);
QByteArray byContent;
int bytes = 0;
do {
_tcpsocket.waitForReadyRead(1000);
QByteArray readBuff;
readBuff.resize(2048);
bytes = _tcpsocket.read(readBuff.data(), readBuff.length());
if (bytes > 0) {
byContent += readBuff.left(bytes);
}
} while (bytes > 0);
if (0 == check){
m_auth.parseResponse(byContent);
} else {
int statusCode = 0;
QRegExp regExp("HTTP/1.1 (\\d+) ");
if (-1 != regExp.indexIn(byContent.left(20)))
{
statusCode = regExp.cap(1).toInt();
}
if (200 == statusCode)
{
int index = byContent.lastIndexOf("\r\n\r\n");
QByteArray httpHeader = byContent.left(index + 4);
int start = httpHeader.lastIndexOf("Content-Length");
int len = httpHeader.mid(start + 15, index - start - 15).toInt();
QByteArray _byData = byContent.mid(index + 4, len);
emit signalContent("image/jpeg", _byData);
}
else {
qDebug() << "Error" << statusCode << byContent;
}
}
check ++;
} while (check < 2);
_tcpsocket.close();
}3、以上就完成了摄像头的认证工作。上几张效果图
3.1抓拍可见光
ISAPI接口：/ISAPI/Streaming/channels/101/picture
3.2 抓拍红外热图（带点位矩阵）
这个方法需要用的POST的方法，
接口：/ISAPI/Thermal/channels/2/thermometry/jpegPicWithAppendData?format=json
POST参数：
{
"JpegPicWithAppendDataParam": {
"captureMode": "standard"
}
}
3.3 下面列一个数据组包的log。
至此ISAPI认证完毕。已达到预期。当然这个协议不一定要用Qt来完成，我之所以用QTcpSocket的方式来执行一遍就是方便以后换成c语言或者其他语言，需要理解交互流程。
4、扩展
该方法理解过后，可以应对海康摄像头其他任何ISAPI接口。大家可以根据自己的需求进行测试。
5、致谢
最后如果需要demo源码的可以评论区留言，看情况发送。感谢大家。
为开发者提供学习成长、分享交流、生态实践、资源工具等服务，帮助开发者快速成长。
更多推荐
已为社区贡献1条内容
