pppoe是一种常见的拨号上网协议。这里使用VMware虚拟机搭建并验证

使用iKuai虚拟机做PPPoE服务器+win7虚拟机做PPPoE客户端进行验证。

1.下载地址

iKuai8_x32_3.5.11_Build202112031159.iso下载地址：固件下载-爱快 iKuai-商业场景网络解决方案提供商

下载界面选择ISO 32位即可

2.网络规划

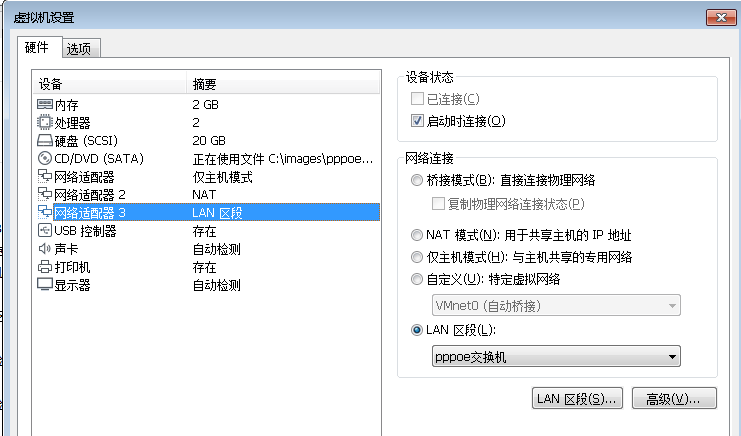

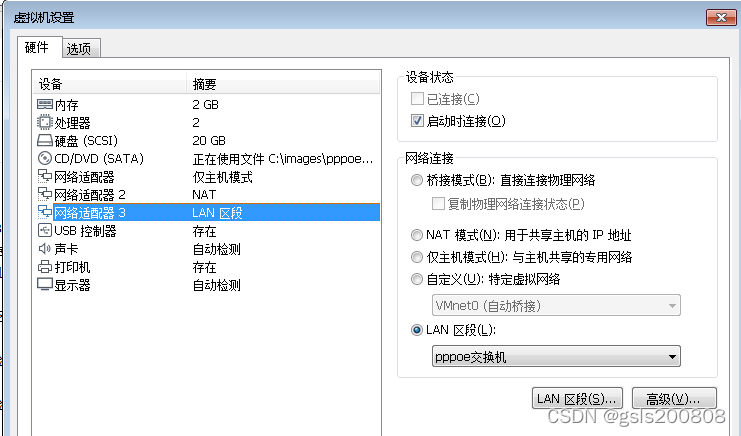

2.1虚拟机 iKuai主机配置
网卡1(eth0) 仅主机 lan1做管理口 IP 192.168.112.100(与VMNet1默认网段同网段 IP 192.168.112.100 子网 255.255.255.0 网关192.168.112.1)
网卡2(eth1) NAT wan1接外网
网卡3(em2) LAN区段pppoe交换机 lan2接内网 （设置ip10.1.2.1）

 2.2 虚拟机 win7主机配置

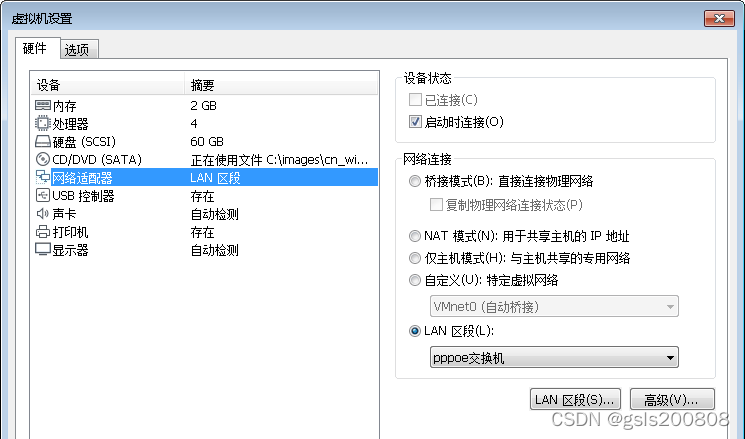

网卡1(本地连接) LAN区段pppoe交换机 接内网（由PPPoE分配IP）



3.安装及配置

iKuai安装

新建虚拟机时，客户机操作系统选择Ubuntu，其他默认即可。

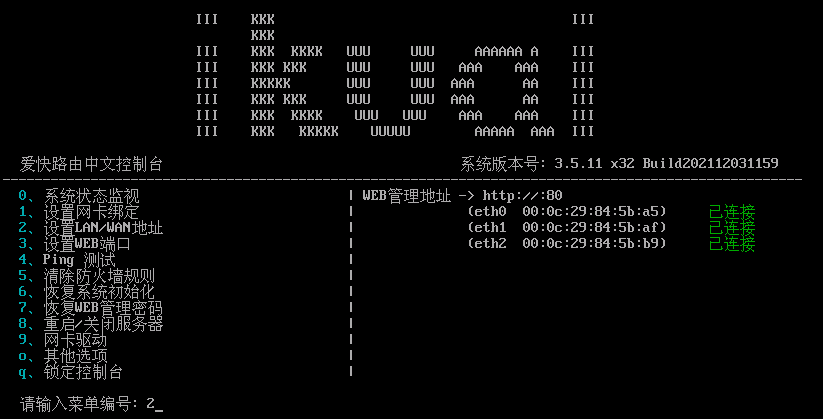

需要先在控制台界面设置lan1网卡ip（设置成仅主机网卡同网段），以便宿主机能直接访问

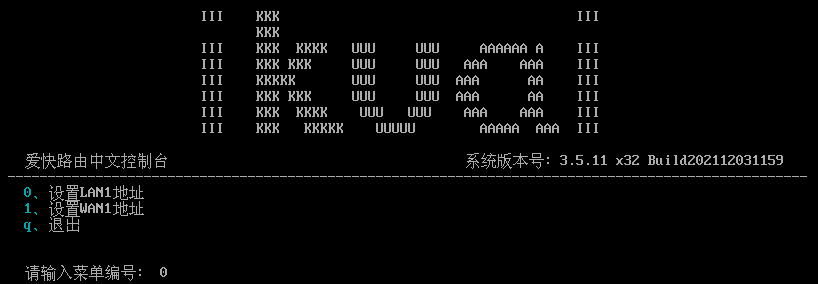

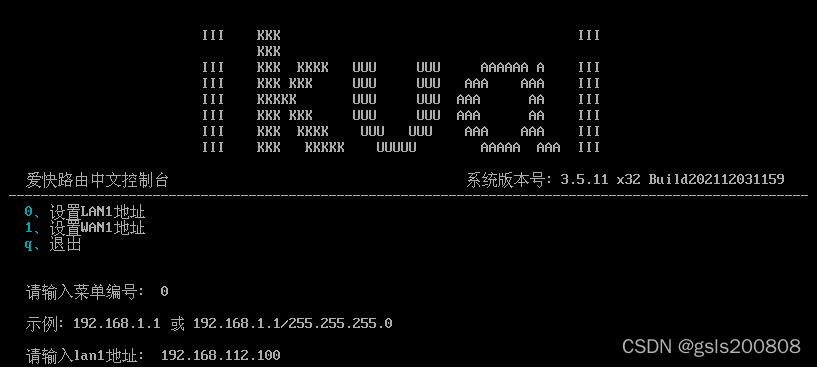

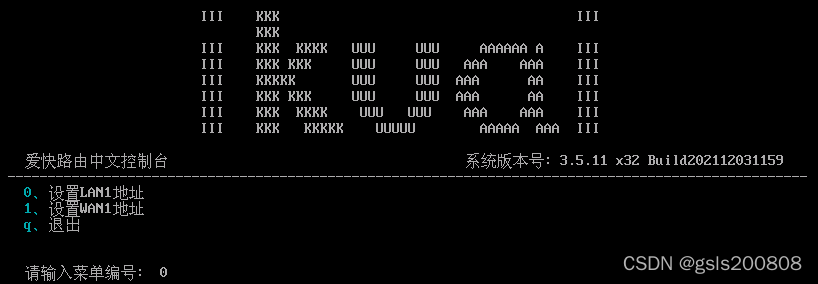

输入2 回车

输入0回车

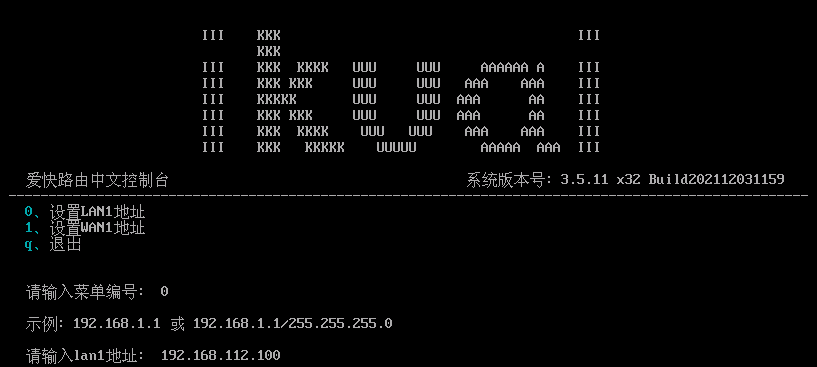

 输入192.168.112.100  回车(这里输入VMnet1网卡同网段的IP，我这里VMnet1网卡IP是192.168.112.100)

之后按q退出，输入8 重启服务器，之后就可以通过web配置了
web密码 https://192.168.122.100/ 宿主机可直接访问
admin admin 首次登录需要改密码

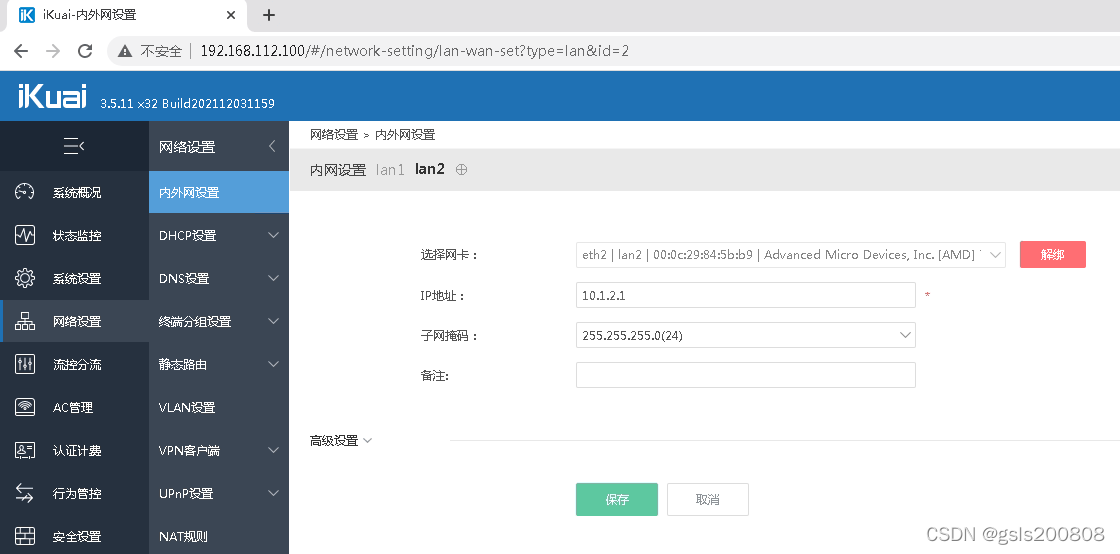

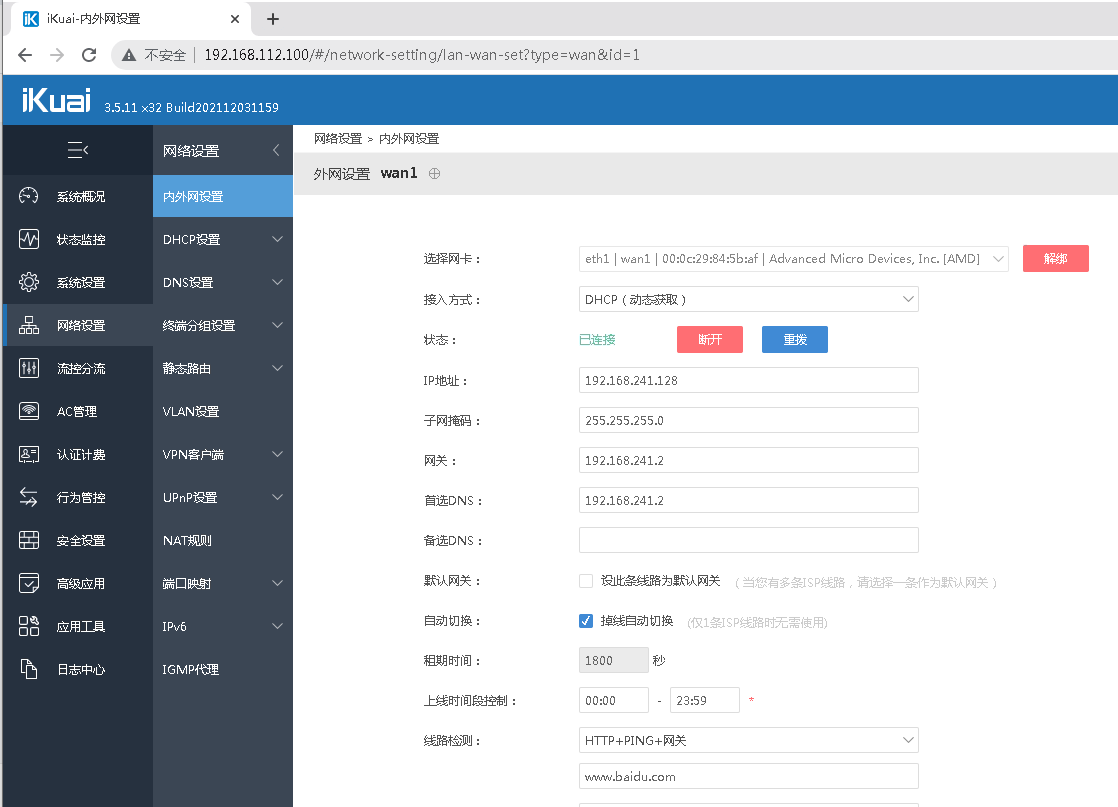

web登录后，需要更改网口配置

eth1设置成外网自动获取，eth1设置成内网 IP为10.1.2.1



win7安装

按照正常流程安装即可

4.PPPoE服务端配置

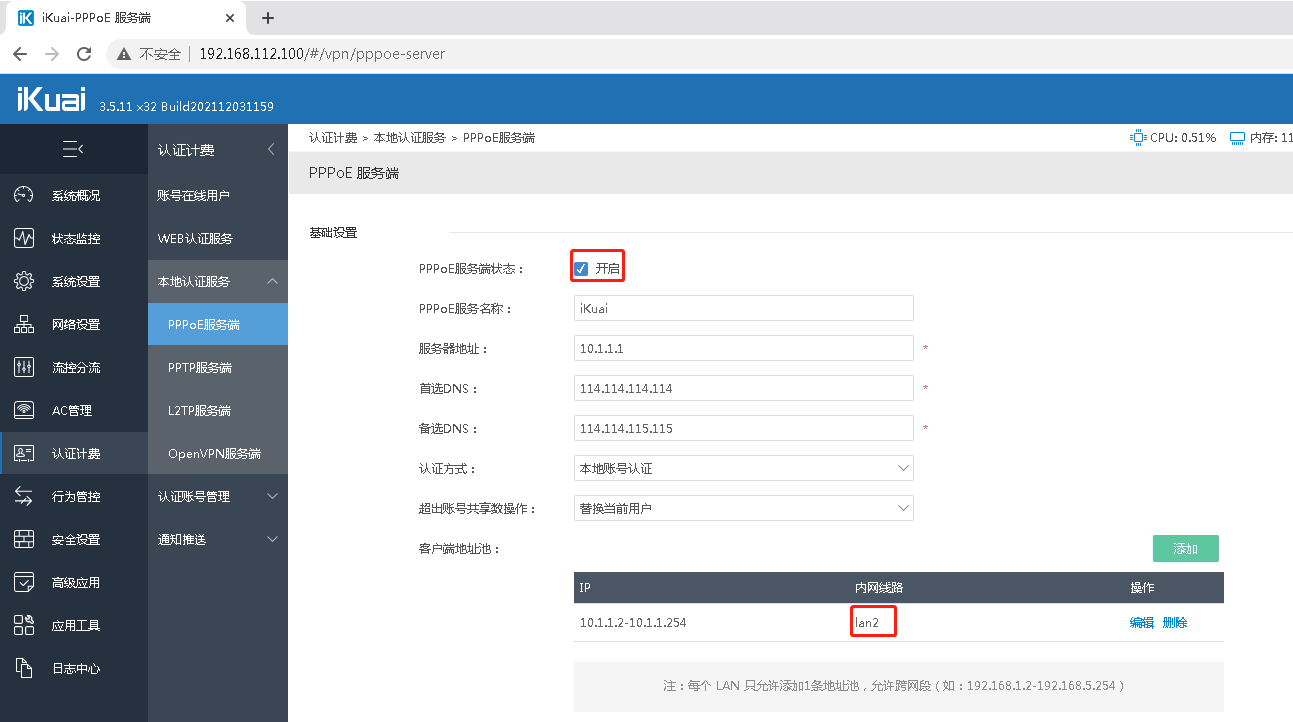

iKuai设置界面，认证计费-->本地认证服务--> PPPoE服务端



将PPPoE服务器状态 勾选开启，内网线路选lan2,其余保持默认，保存

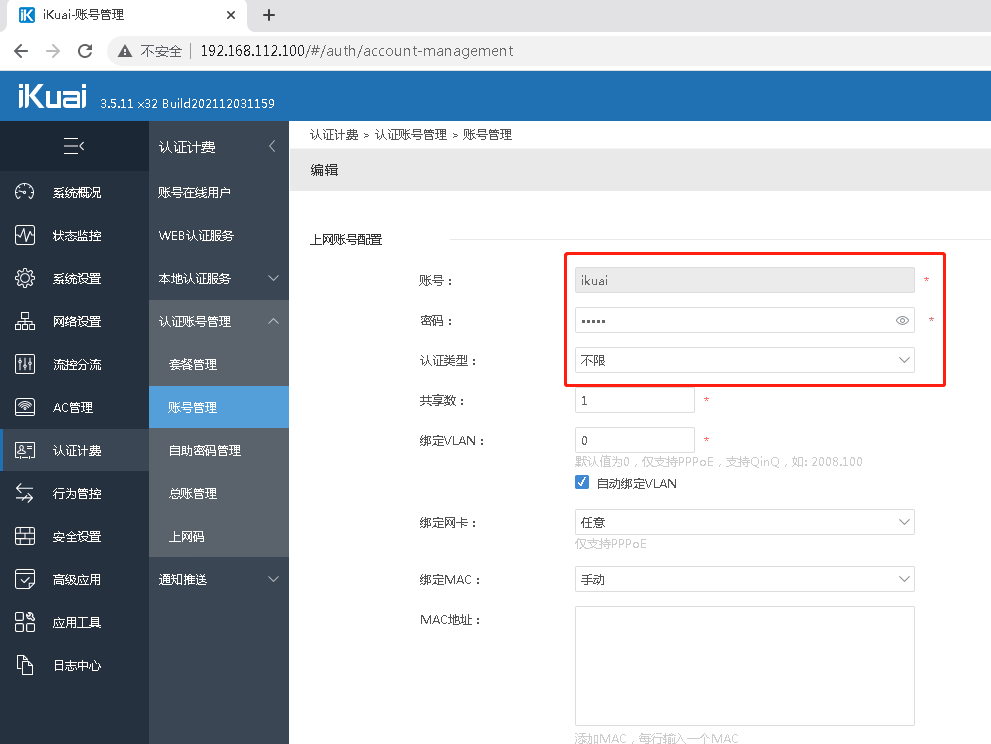

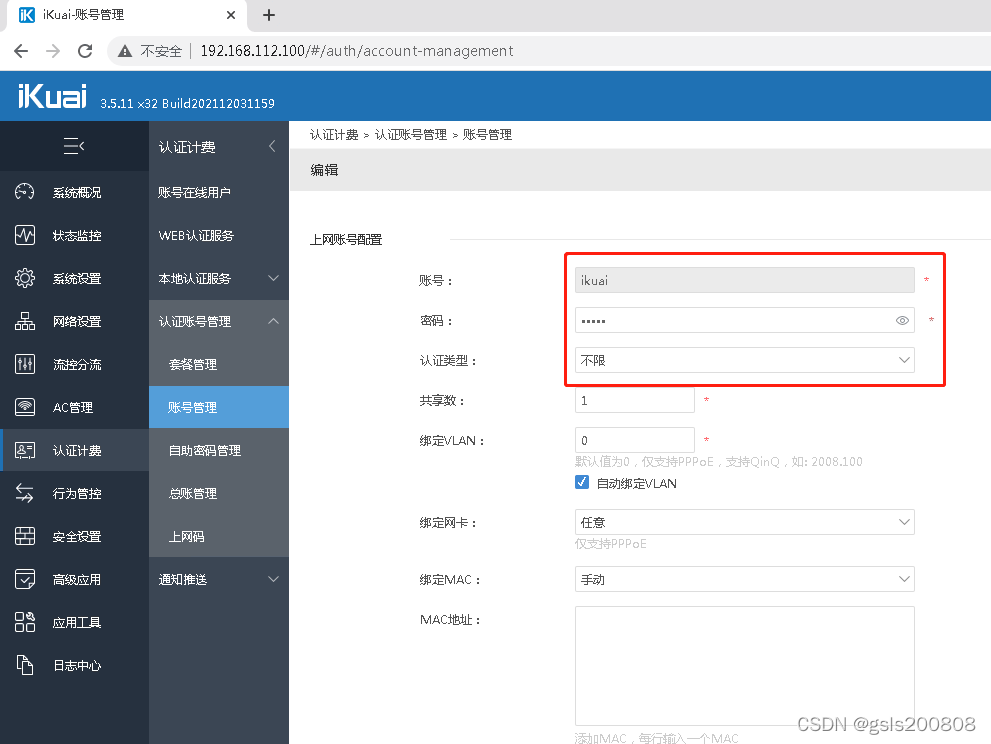

认证计费-->认证账号管理--> 账号管理，这里添加账号

 填入账号密码，认证类型选不限，其余默认，保存。这样服务端就配置完了。

我这里的账号密码都是ikuai

5.PPPoE验证

win7中需要新建PPPoE链接

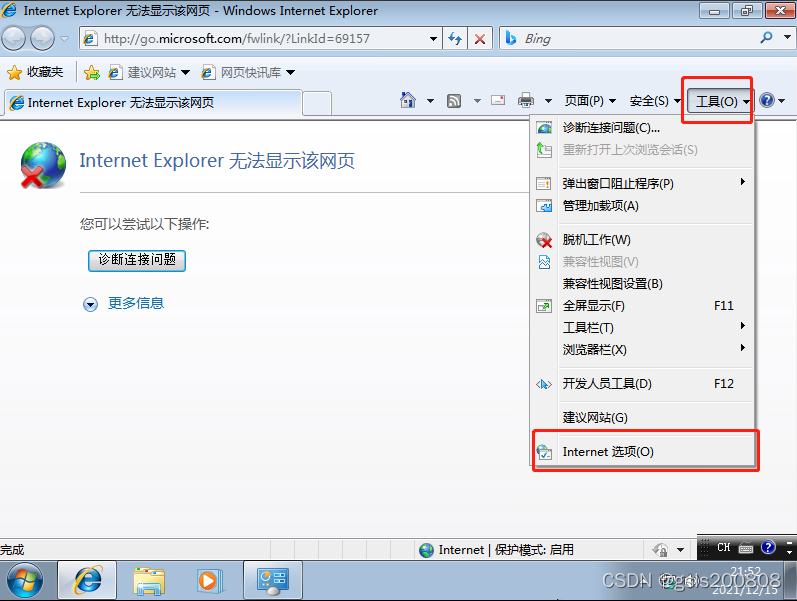

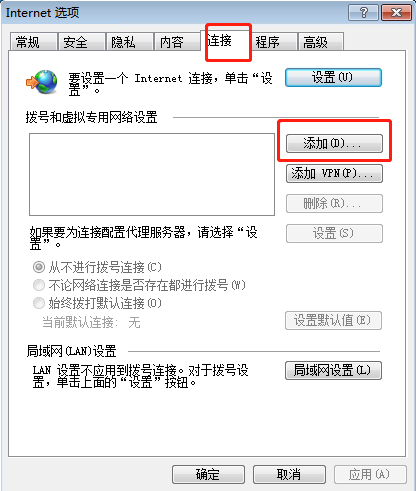

IE-->工具-->Internet 选项-->连接-->添加

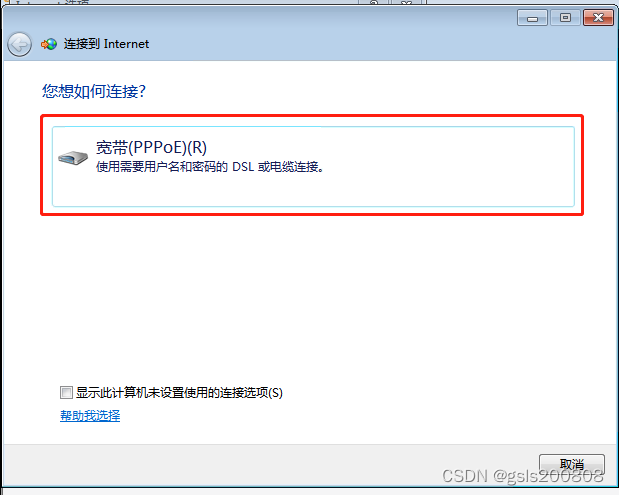

弹出框中选择 宽带(PPPoE)

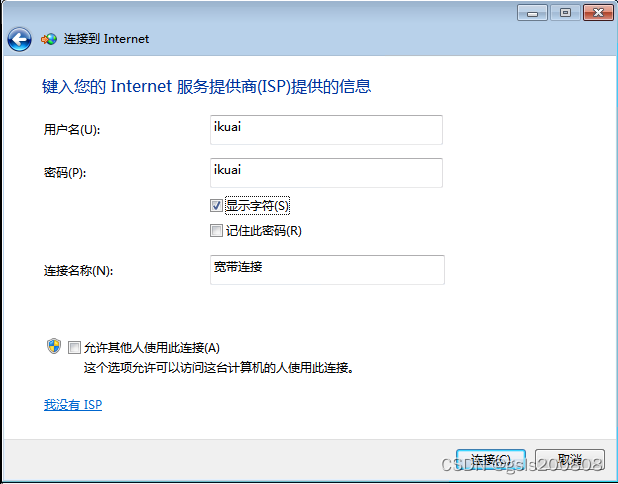

输入前面配置的PPPoE账号，点击连接

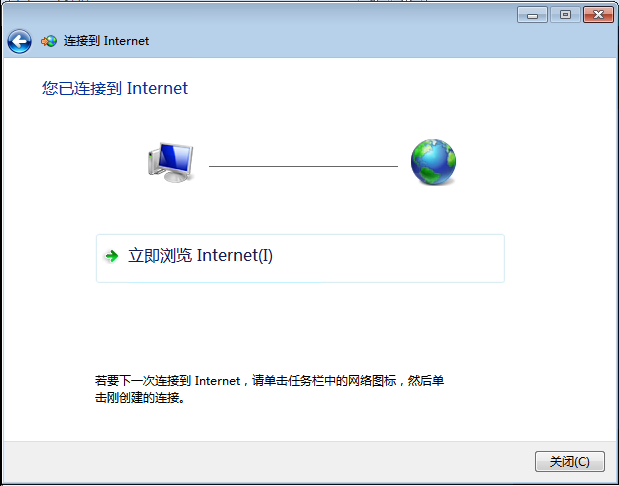

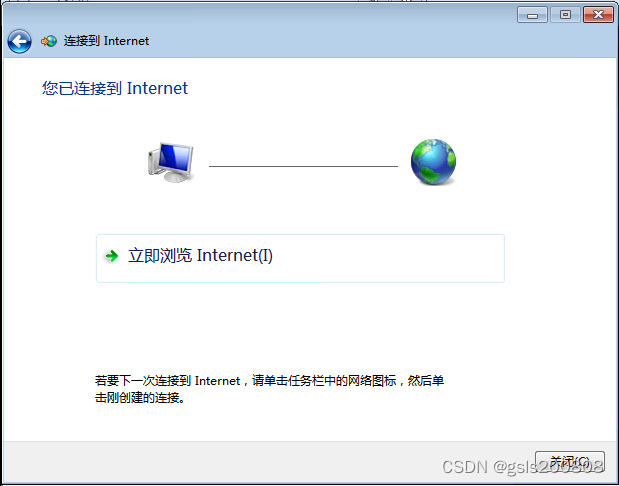

若连接成功，会弹出连接成功的提示

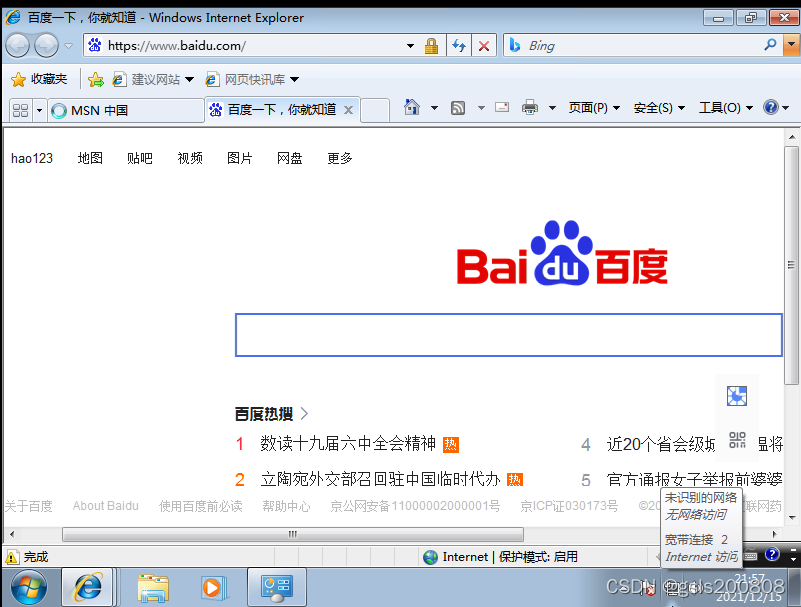

访问网址试试，可以正常上网了

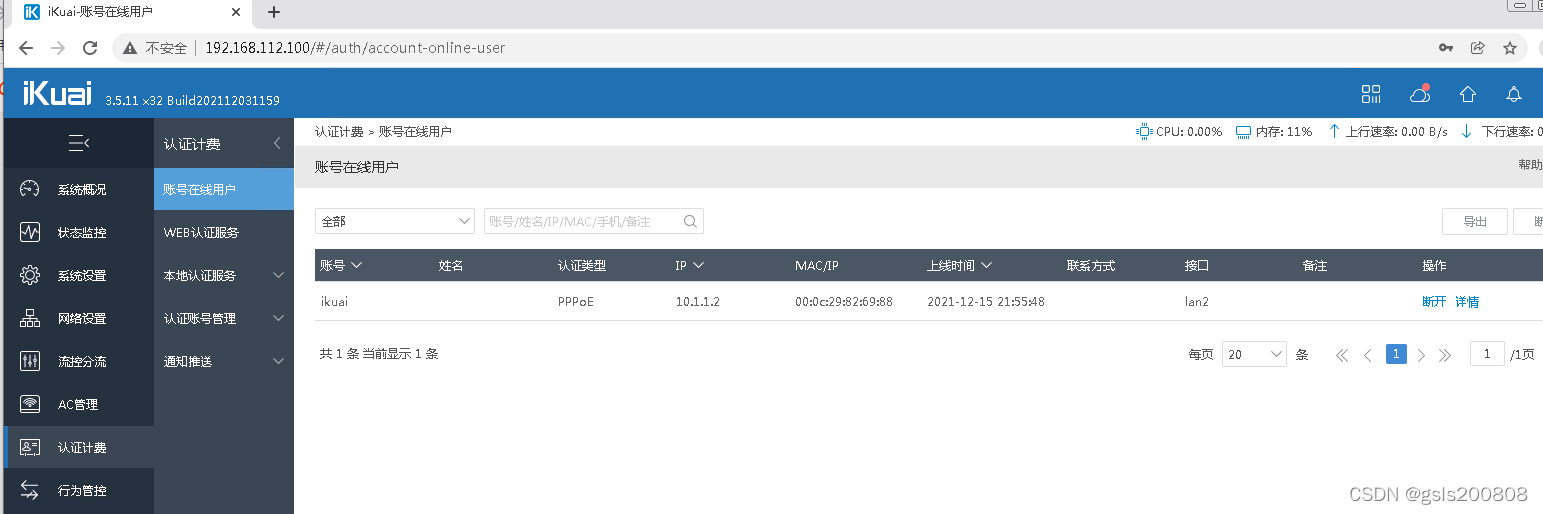

 在ikuai的界面也可以看到这个账号的上线记录
