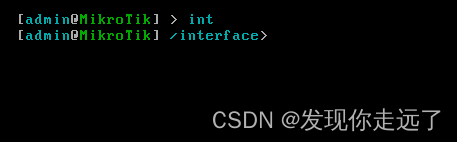

1. 更改网卡的名称以方便区分不同的网络接口

接入互联网的网络接口命名为Wan，接入局域网的互联网接口我们命名为Lan，命令执行过程和显示界面如下：
在这里插入图片描述

2. 对网卡的命名和启用（如果你的网卡没有启用的话）

输入print查看网卡是否启用
默认是启用的，标志是网卡名字前面显示R，比如我的网卡ether1前面显示R。若没有启动，则显示X。
第一步：启用网卡
en 0 回车
en 1 回车
第二步：设置网卡名称
set 0 name=Lan 回车
set 1 name=Wan 回车
第三步：输入命令
print
看下命令是否执行成功。
命令解释：将0和1的网卡启用，设置ID为0的网卡为内网，名字为LAN，设置ID为1的网卡为外网，名字为WAN

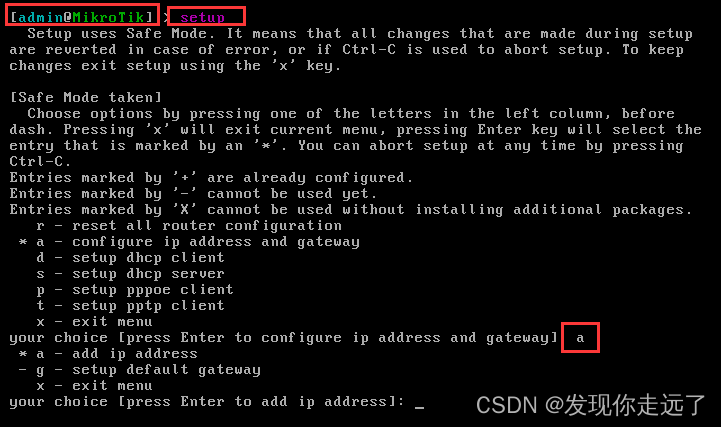

输入 / 退回到根目录，设定网卡地址等信息。输入setup进入网卡配置界面

3. 修改网卡名称

若这里出现的不是Lan，而是Wan，需要把它改成Lan，然后回车，进入设置IP界面。演示为设置内网IP为192.168.1.96，掩码为24，输入：192.168.1.96/24 (注：请依据个人网络配置设定)然后回车出现以下界面
在这里插入图片描述
上图后再次回车输入ip

设定完成之后，连续输入两次x退出局域网网卡的设定，回到根目录下，这时候对局域网网卡不能设置网关。

4. 退出字符界面

局域网网卡设定成功了，再一次输入 QUIT 退出这个字符界面，下面将通过windows下的winbox来设定RouterOS。

QUIT

在这里插入图片描述

5. 进入winbox界面

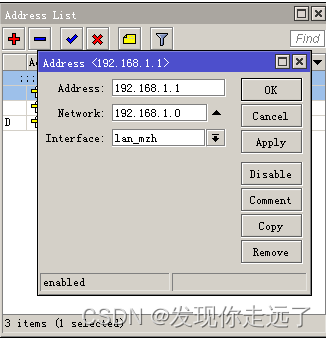

这里的192.168.1.96是我们前面设置的RouterOS的IP地址

一定要确保一点，RouterOS和本机能够相互ping通！

在这里插入图片描述

6. 设定公网网络接口Wan

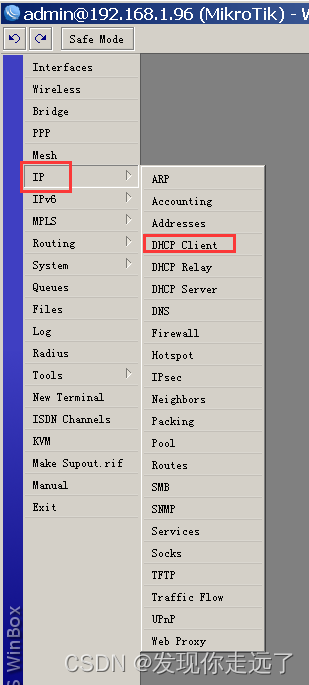

在winbox下，依次点击ip/dhcp client,按“+”号，在interface中选择公网接口Wan，然后apply，接着OK就行了。每个人接入互联网的方式不同，这里的操作也就不同。
在这里插入图片描述

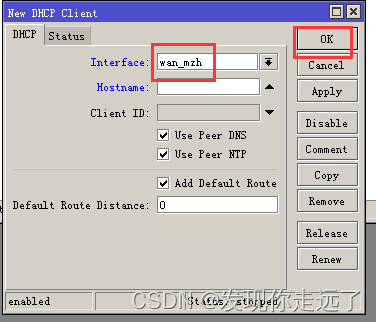

添加wan

在这里插入图片描述

7. 设定局域网共享上网

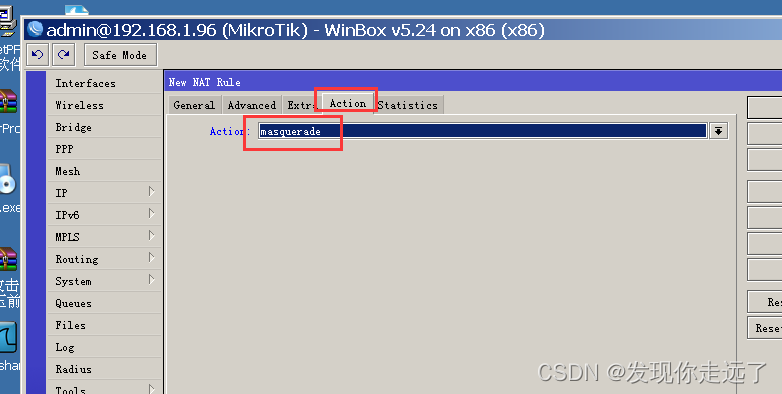

在winbox下，依次点击ip /firewall /nat/ ，选择＋号，chain中选择srcnat,在action，action里面选择 masquerade ，其余选择默认即可，然后apply，接着OK就行了。至此，局域网可以共享上网了。
至此， RouterOS 的基本设定操作就完成了。

在这里插入图片描述

8. RouterOS 共享上网设置

在winbox下，依次点击ip /firewall，打开防火墙界面。
在这里插入图片描述

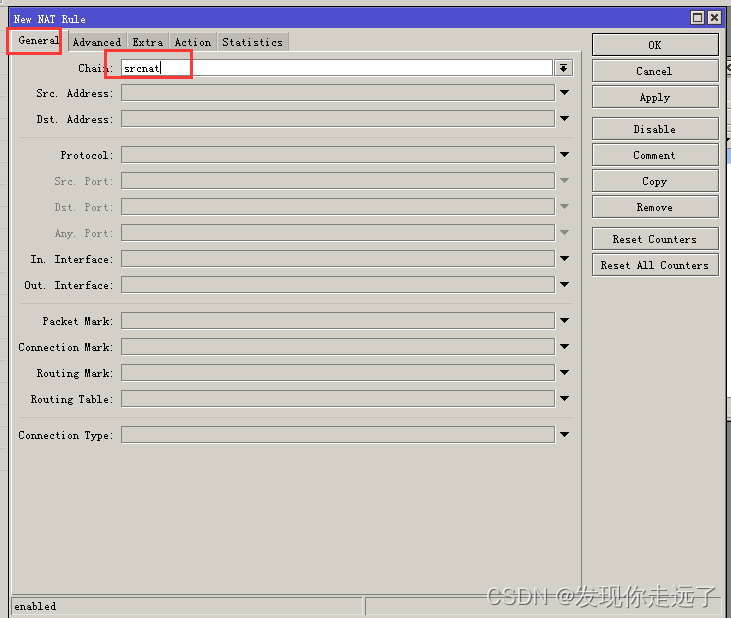

在防火墙界面下选中 nat 选择 + 号，在弹出的New NAT Rule界面中的Chain选项里选中srcnat，点击Apply
在这里插入图片描述

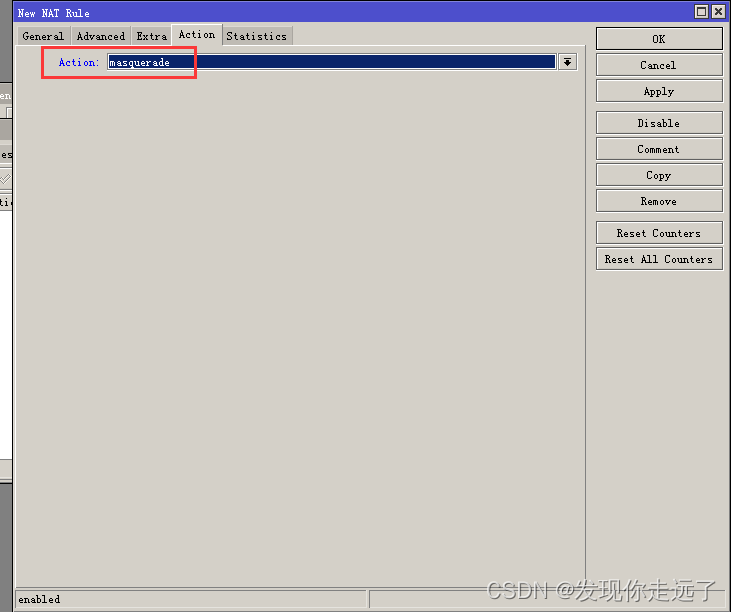

而后点击action选项，在action选项里面选择 masquerade，其余选择默认即可，然后apply，接着OK就行了。至此，局域网可以共享上网了。
