Windows Server 2016软路由功能(NAT转换)
1、准备工作(1)两台Server 2016服务器,命名为软路由服务器和客户端服务器;(2)软路由服务器为双网卡,客户端服务器为单网卡;2、环境部署(1)软路由服务器配置①其中软路由服务器双网卡,其中一个网卡连接外网,IP地址设置为172.16.3.191,子网掩码255.255.255.0,网关172.16.3.1,DNS172.16.6.253(此处填写能够上互联网的地址,相当于路由器中的WA
1、准备工作
(1)两台Server 2016服务器,命名为软路由服务器和客户端服务器;
(2)软路由服务器为双网卡,客户端服务器为单网卡;
2、环境部署
(1)软路由服务器配置
①其中软路由服务器双网卡,其中一个网卡连接外网,IP地址设置为172.16.3.191,子网掩码255.255.255.0,网关172.16.3.1,DNS172.16.6.253(此处填写能够上互联网的地址,相当于路由器中的WAN口,视网络环境而定)
②另外一个网卡,连接局域网或者直连客户端服务器,IP地址设置为192.168.50.20,子网掩码255.255.255.0其余不需要填写(此处为局域网中的网关);
③如图,打开服务管理器
④管理——添加角色和功能
⑤弹出添加角色和功能向导,点击下一步;
⑥默认选项,直接点击下一步;
⑦默认选项,直接点击下一步;
⑧勾选远程访问,点击下一步;
⑨默认选项,点击下一步;
⑩点击下一步;
⑪勾选DirectAccess和VPN(RAS),弹出的对话框,点击添加功能;
⑫勾选路由——下一步;
⑬点击 安装;
⑭点击关闭;
⑮在服务管理器——工具——路由和远程访问;
⑯如下图操作,配置并启用路由和远程访问;
⑰点击下一步;
⑱选中自定义配置,点击下一步;
⑲勾选NAT和LAN路由,点击下一步;
⑳点击完成;
21点击启动服务;

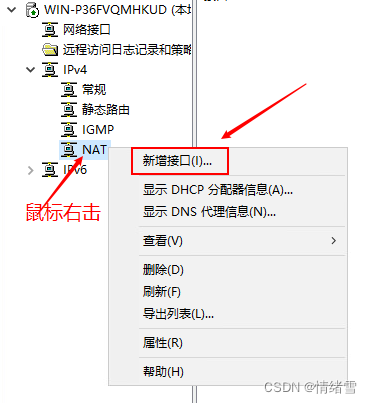

22如下图操作,新增接口;
23此处选择上互联网的外网网卡,点击确定;
24如下图所示选中公用接口连接到Internet,在此接口上启用NAT,点击确定;
25双击Ethernet0,弹出属性,选中web服务器(HTTP),点击编辑(注意这里只是测试,所以选择的是系统自带的预置80端口,如果需要其它端口的话,就点添加,自己设置端口就可以)
26下面的地址填写客户端服务器的IP地址,点击确定;
27如下图,必须勾选才是启用,点击确定,完成软路由服务器的配置。
(2)客户端服务器配置
①IP地址设置为192.168.50.21,子网掩码255.255.255.0,网关192.168.50.20,DNS172.16.3.191(此处DNS即软路由服务器的外网IP地址)
②此时客户端就配置完成了,如果需要测试哪种服务(例如web服务80端口或FTP服务等等),就在客户端中搭建即可,这里不在写如何搭建web或者FTP等服务。
3、测试(本测试使用的是IIS服务80端口)
(1)为了方便测试,我关闭了两台服务器的防火墙,如果真实环境中,建议将开放的端口添加到防火墙中。
(2)在客户端服务器中访问本地网页,如图,访问成功。
(3)使用http://172.16.3.191进行访问,也出现上图,说明地址转换成功。
实验结束!
