1. Xshell的下载：
通过Xshell官网（链接：XShell - 下载 (softonic.com)）下载Xshell。

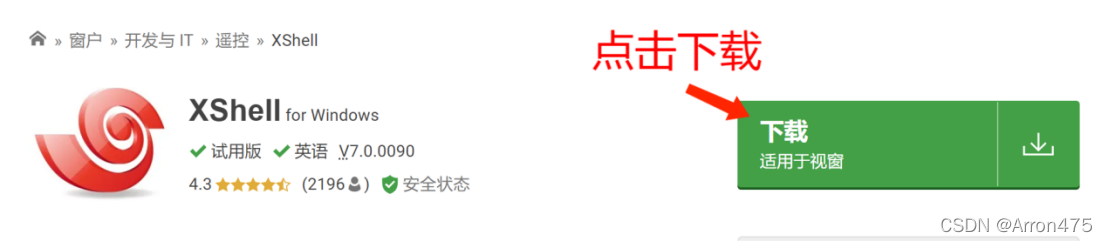

                   图 2 Xshell的下载


下载完成后安装，安装成功后打开Xshell：

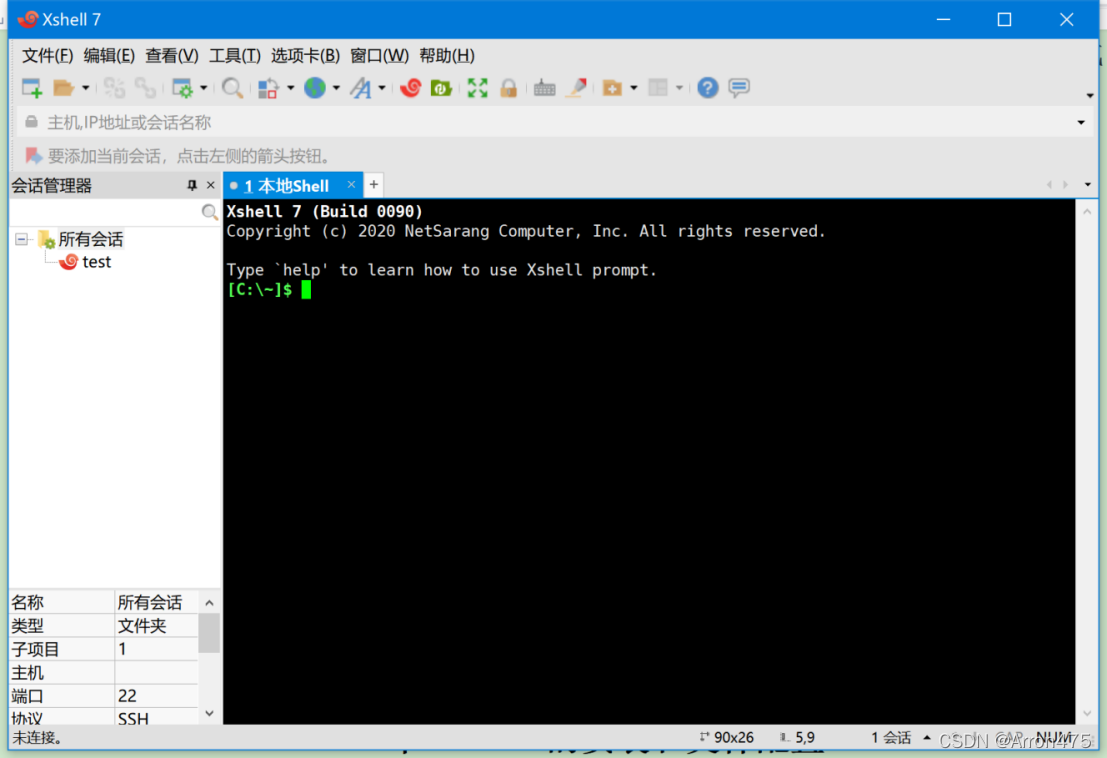

                                                 图 3  Xshell 7界面

2.2 Ubuntu下x11vnc的安装和文件配置
  1、步骤1：
在Ubantu18.04上查找虚拟机ip地址,并通过shell 7 连接。

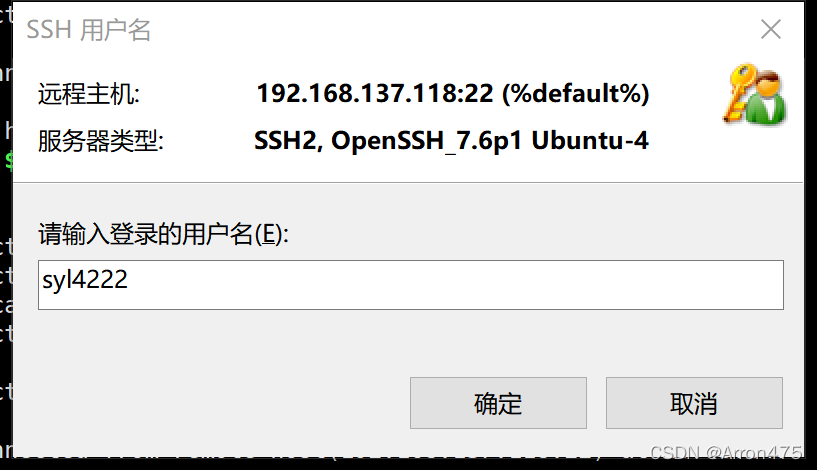

                                       图 4  Xshell 7输入用户名界面

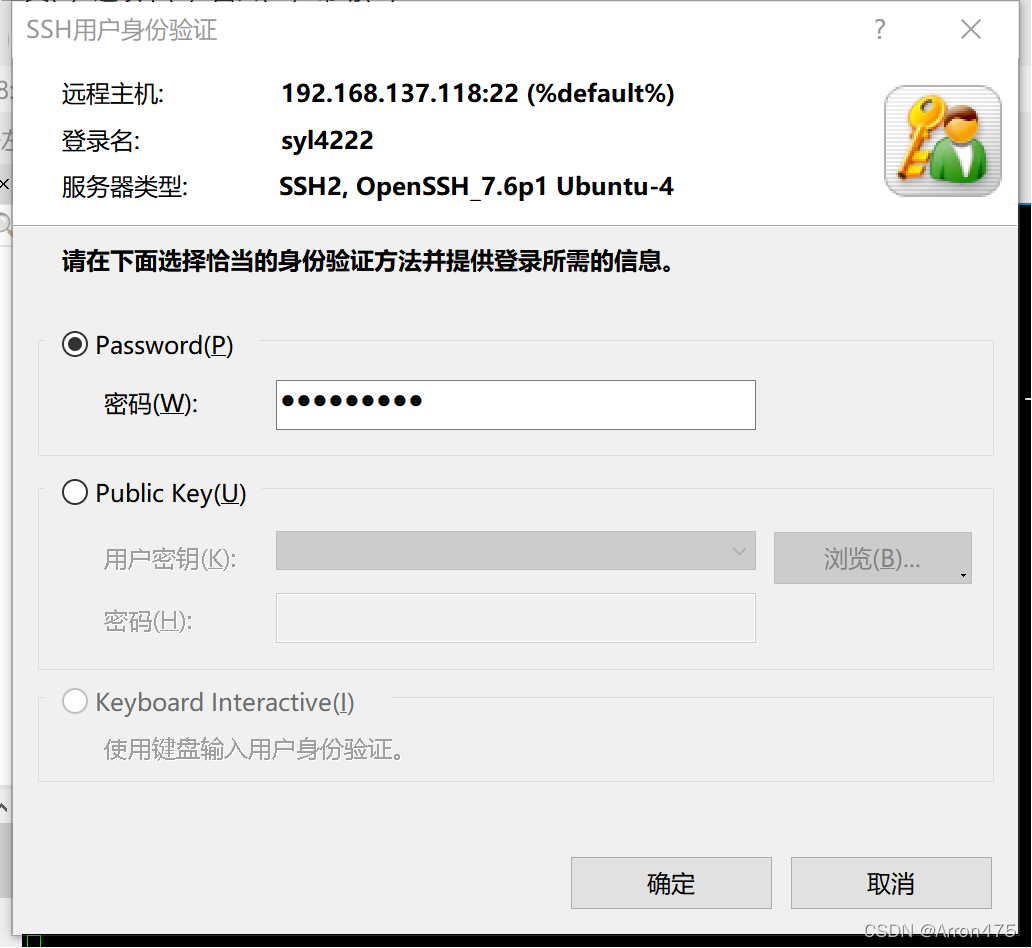

                         图 5  Xshell 7使用虚拟机用户密码登录界面

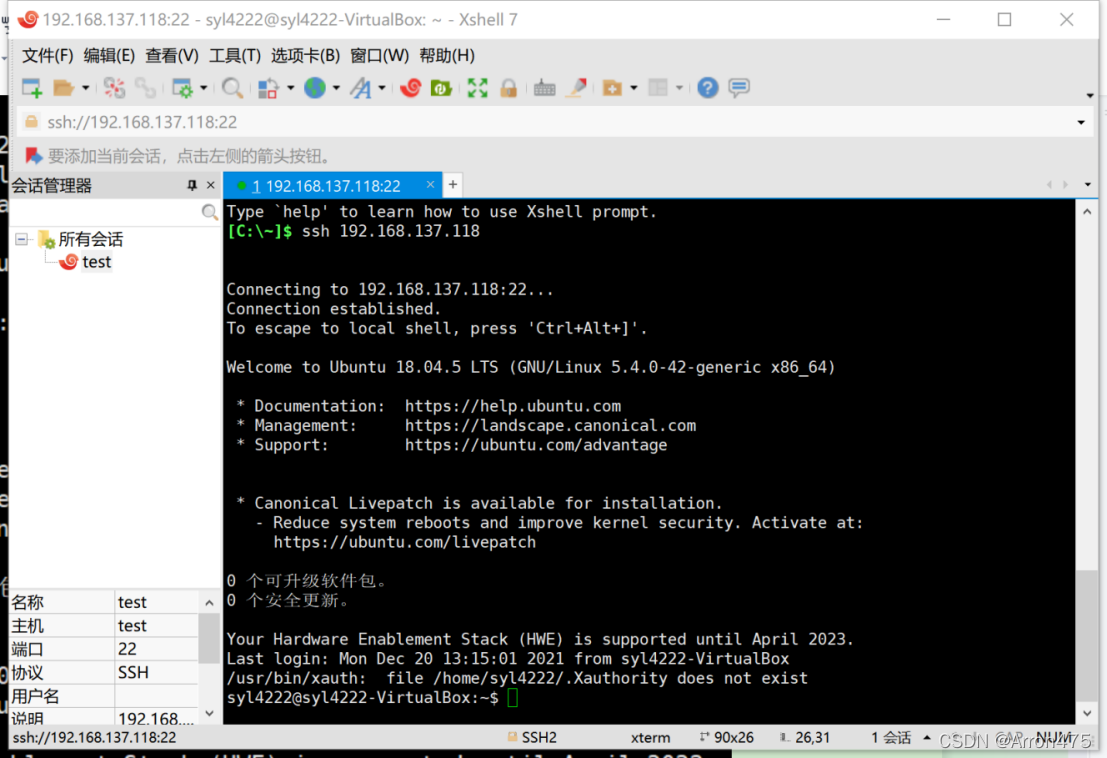

                             图 6  Xshell 7连接虚拟机ip地址成功界面

2、步骤2：安装VNC相关软件包


sudo apt-get -y install x11vnc

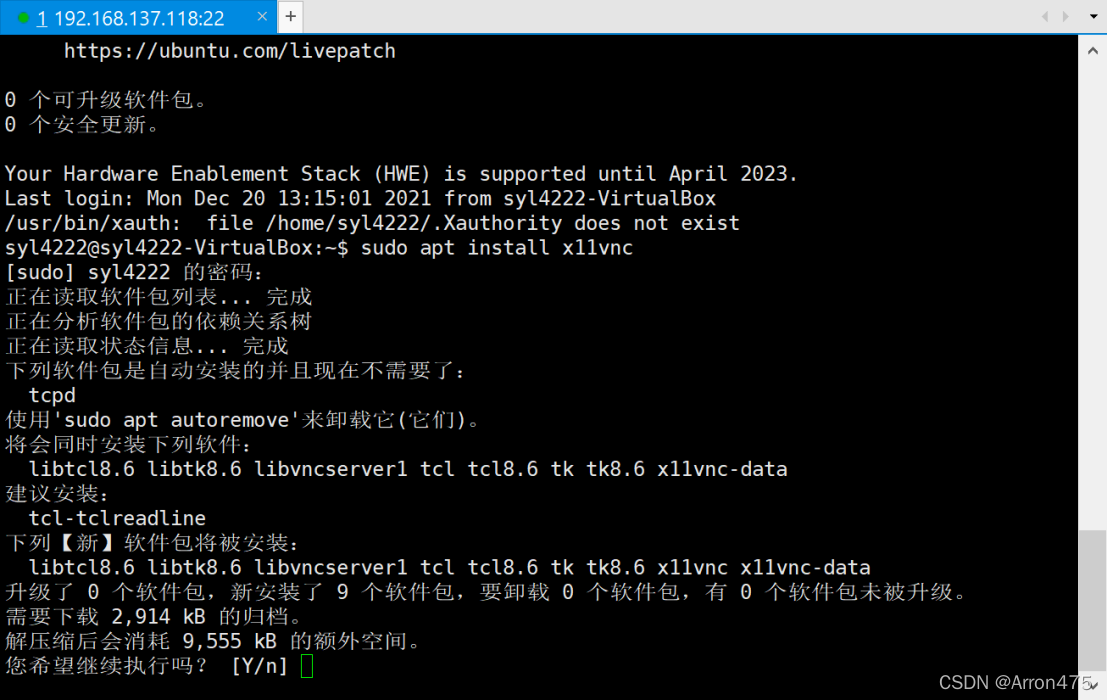

                      图 7  在Xshell 7下连接虚拟机并安装x11vnc软件包

3、步骤3：安装lightdm图形界面软件包

sudo apt-get -y install lightdm

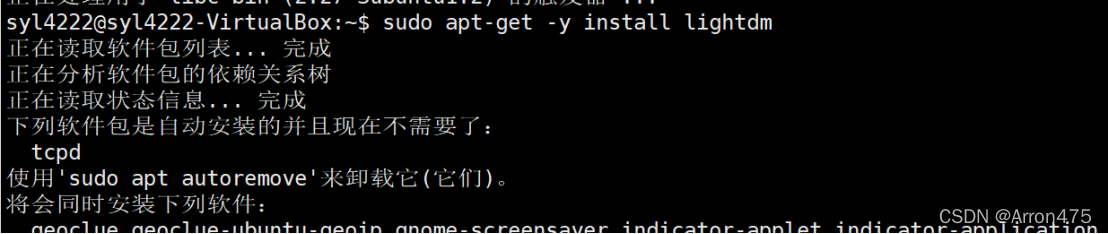

                       图 8  安装lightdm软件包
选择lightdm并确定：

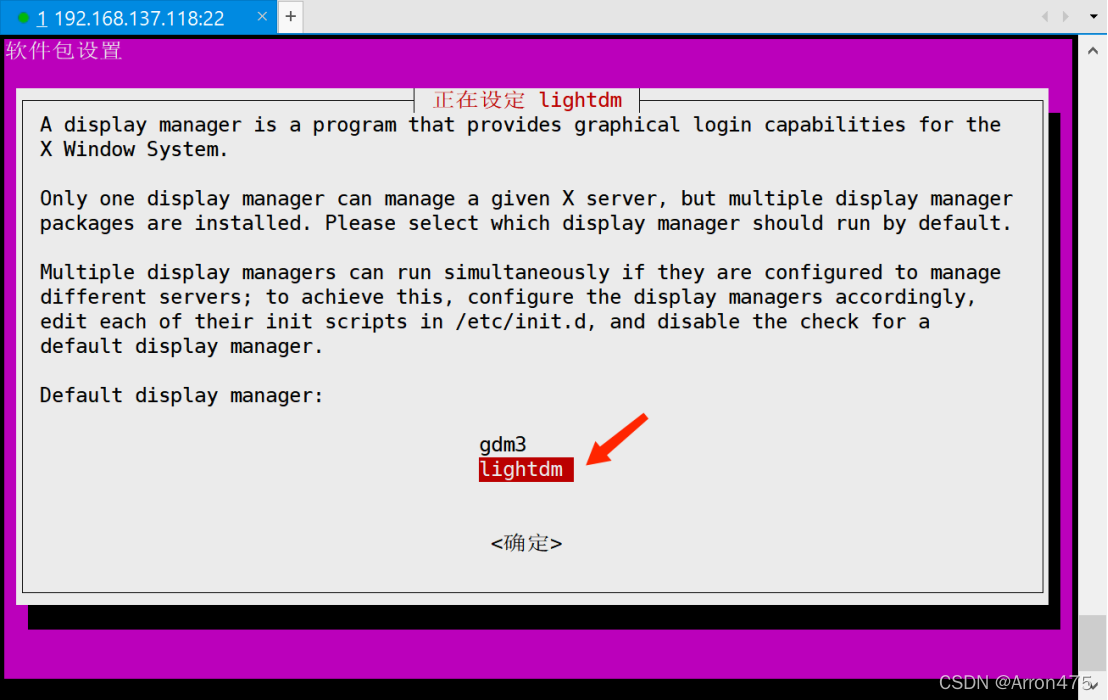

                                 图 9  lightdm设定界面

4、步骤4：创建配置目录
mkdir -pv /home/syl4222/.vnc/

                                     图 10  配置目录

5、步骤5：设置用户的VNC connecting密码
x11vnc -storepasswd syl795 /home/syl4222/.vnc/passwd  (红色部分为密码，黄色部分为用户名)

                               图 11  设置VNC连接密码

6、步骤6：在当前目录下生成vnc配置文件

cat> x11vnc.service <<EOF

[Unit]

Description=Start x11vnc at startup.

After=multi-user.target



[Service]

Type=simple

ExecStart=/usr/bin/x11vnc -auth guess -once -loop -noxdamage -repeat -rfbauth -geometry 1024x768 /home/syl4222/.vnc/passwd -rfbport 5900 -shared



[Install]

WantedBy=multi-user.target

EOF

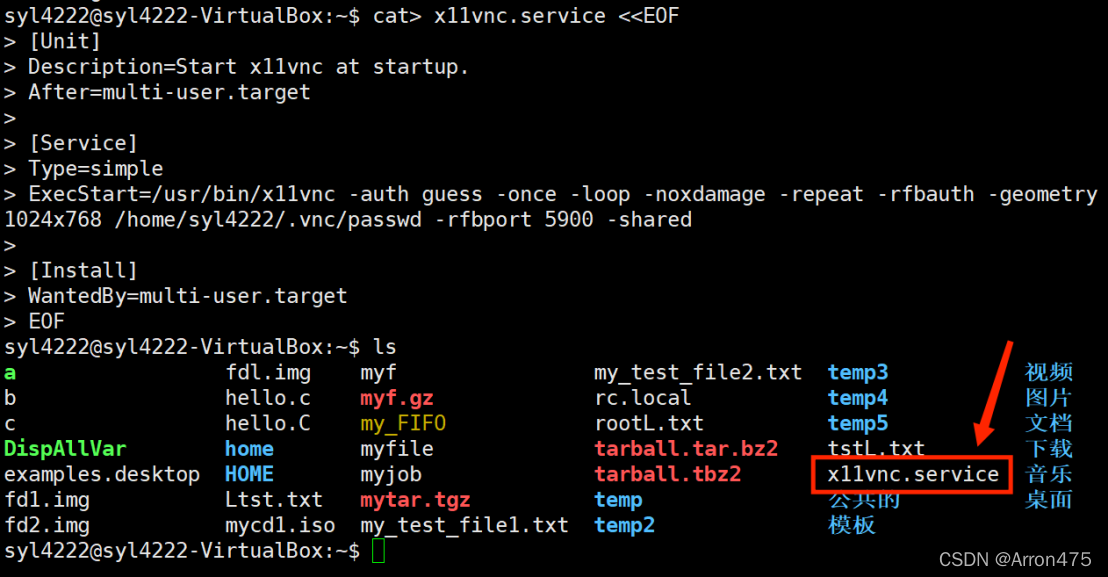

             图 12  在当前目录下生成vnc配置文件

7、步骤7：
剪切配置文件

sudo mv x11vnc.service /lib/systemd/system/x11vnc.service

修改权限为root

sudo chown root:root /lib/systemd/system/x11vnc.service

重新加载服务配置文件


sudo systemctl daemon-reload

开机启动vnc服务

sudo systemctl enable x11vnc.service

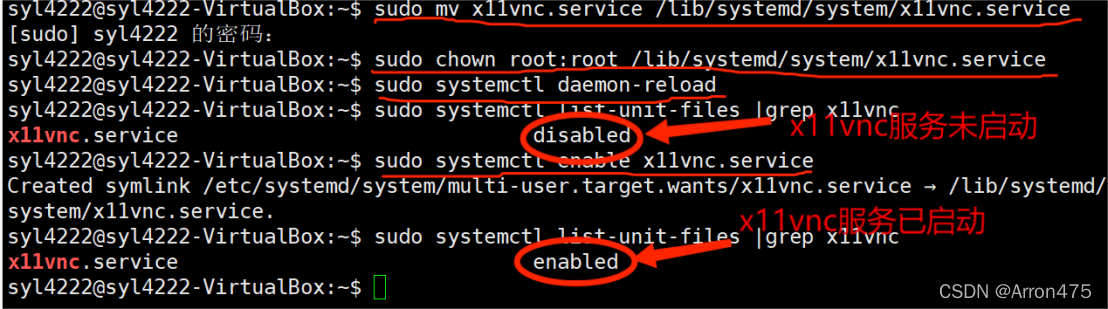

                                      图 13  （步骤7）

8、步骤8：重启操作系统


sudo reboot

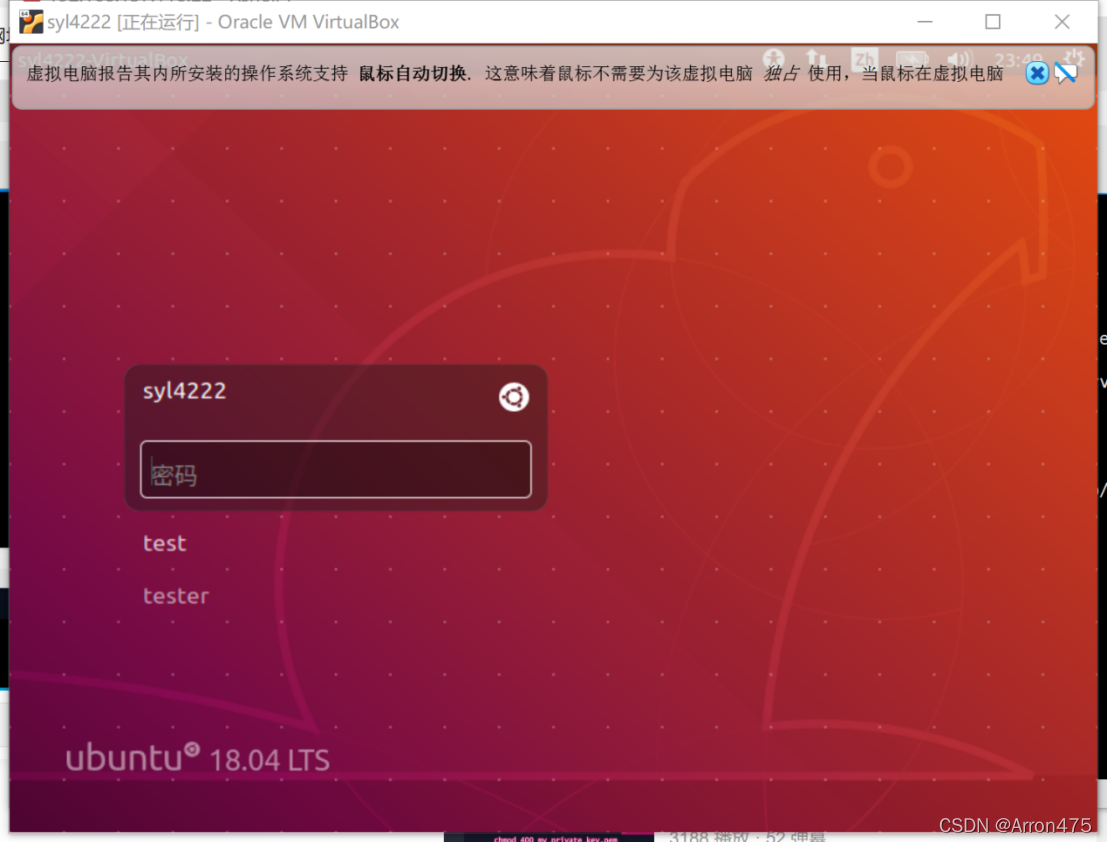

            图 14  重启界面（不知道为什么和原来的界面不一样）

2.3 Ubuntu下VNC-Viewer访问VNC服务器

1、步骤1：查看监听端口

sudo ss -tunlp


                                                            图 14 监听端口


2、步骤2：通过VNC viewr进行连接

输入IP地址和监听端口

                                            图 15   通过VNC连接虚拟机

输入密码：（注意此处的密码是上文步骤5中设置的）

                                                  图 16  VNC认证

大功告成！

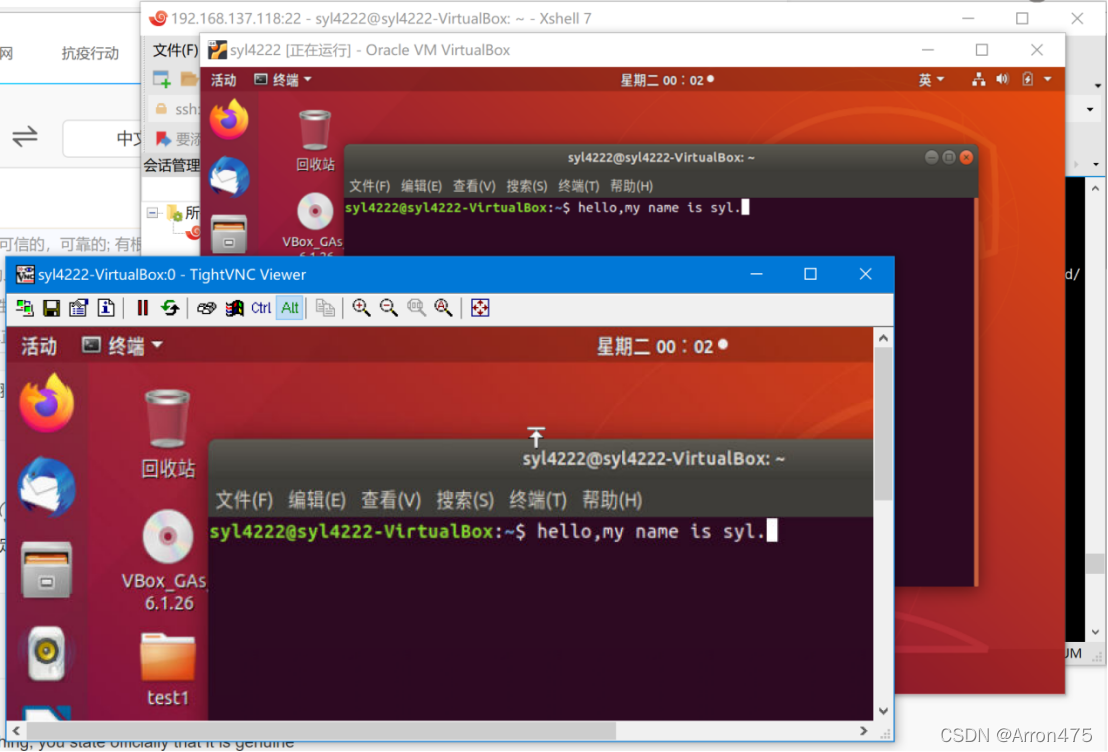

                                         图 17  实现在VNC Viewer上连接虚拟机

3. 总结
1.用Xshell新建会话的时候，要根据虚拟机的IP地址来新建会话。
2.在Xshell输入的用户名必须是虚拟机的用户名，否则会出现密码报错。
3.若在Xshell界面ssh不通虚拟机的IP地址，应该考虑是否已经将虚拟机的网络设置为桥接网卡模式。
4.本次实践需要提前安装openssh-server软件包，若安装失败，可以考虑通过虚拟机上 显示应用程序 —> 软件和更新—> Ubuntu软件 —> 下载自 —> 选择其他站点 —> 选择阿里云的服务器，并把上面的选项勾上，再重新尝试安装。（如下图）

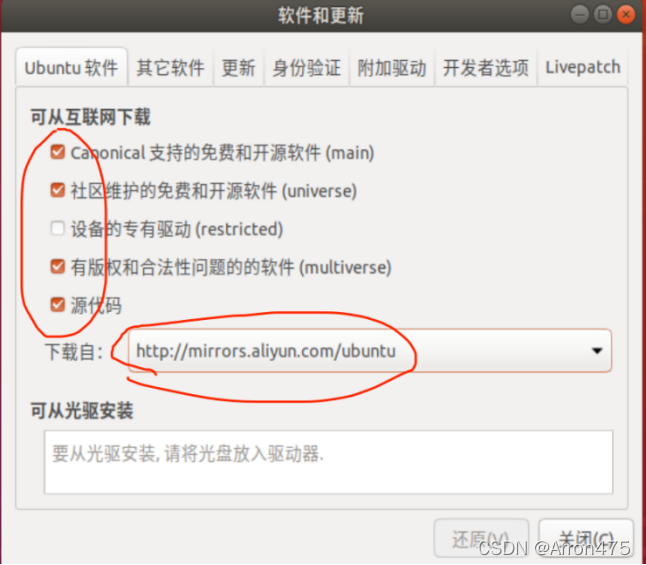

                                图 18  软件和更新相关配置
