介绍

作为硬件工程师，有一个自己的元器件数据库，那么硬件设计起来是非常的方便的。那么本文就记录了怎么把Altium designer设计软件跟MySQL数据库建立连接，以及如何使用Altium designer作为数据库的管理界面，对元器件的参数、封装、数据手册等信息进行导入或添加等操作。

工具和软件准备与安装

我是在win11操作系统上用的
Altium designer、MySQL Community Server、Connector/ODBC、Navicat 15

软件介绍

Altium designer，这个就不说了吧
MySQL Community Server这个是用来部署MySQL数据库的。为啥要用MySQL，额，，，最早接触的数据库就是这个了，一直念念不忘，哈哈，另外它是开源的，自由使用。还有同学问了用Excel来添加元器件信息也可以啊，对啊，当然可以了，我也用了一两年，总是觉得比较麻烦，至少有一点，特别不爽的是，打开着AD，再打开存元器件信息的EXCEL，它就是只读的，不可编辑，而重新打开AD又是很花时间的。用ACCESS也可以啊，额，可以支持一下正版的ACCESS，但是有开源自由使用的，为啥要花冤枉钱？
Connector/ODBC，这个是建立MySQL与AD的桥梁，为数据库提供一套通用的访问接口。
Navicat 15 是数据库的图形化操作界面，MySQL是它支持的其中一个，MySQL本身也有workbench图形化操作界面，但是我觉得还是Navicat好用。

安装MySQL

我下载的是免安装的版本是：mysql-8.0.20-winx64，参考的是这里的安装和配置教程，值得注意是的，data文件夹不要自行修改位置，否则，在MySQL初始化命令的时候不成功；一定要记着配置的时候设置的密码，接下来要用到。

安装Connector/ODBC

安装Connector/ODBC的时候，一路next就可以。如果弹出提示框，需要安装 VS R~之类的依赖项，就先百度这些插件，安装完所有插件了，再安装Connector/ODBC。

安装Navicat

这个软件是付费的，在百度搜如何安装吧，你懂。

跟着我一步一步操作

用Navicat连接MySQL数据库

导入之前的excel信息

1、打开Navicat；
2、点击连接，选择MySQL；

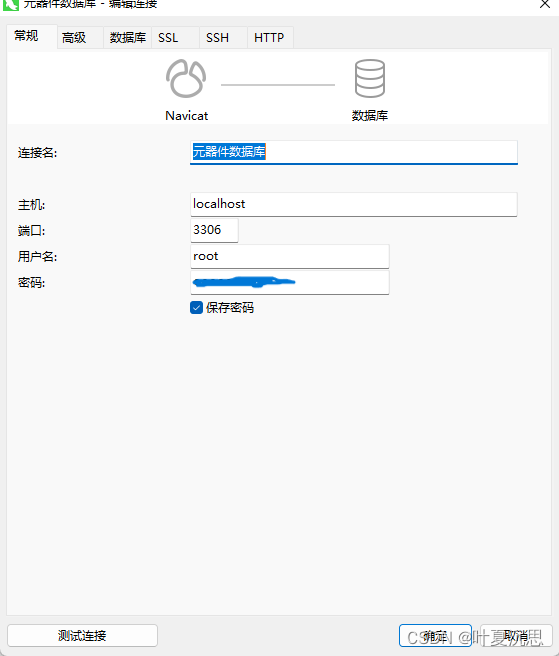

3、配置链接，连接名称自己设定，主机、端口、用户名采用默认，密码需要填写在安装MySQL时候设置的密码。然后点测试连接，看看是否可以连上MySQL。如果连不上，就检查MySQL的配置、密码有没有设置对。

4、给数据库添加元器件表格
双击“元器件数据库”，灰色的图标变绿色，说明数据库服务已经连接上了，点开“元器件数据库”前面的">"，会有一些数据库服务里自带的样例数据库，我们新建一个自己的数据库。
鼠标放在“元器件数据库“的字体上，右键，选择“新建数据库”。

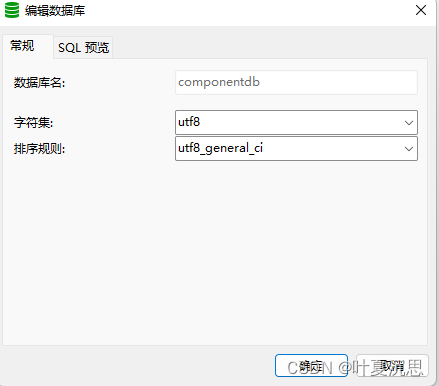

我这里把它命名为“componentdb”，字符集用utf8，排序规则：utf8_general_ci。然后点确定。

同样的，双击componentdb，图标变绿，点开>，可以看到有“表”、“视图”等信息。选择表，右键，选择“导入向导”，把以前用excel存储的元器件信息导入到“componentdb”里面。如果没有的话，就选择“新建表”

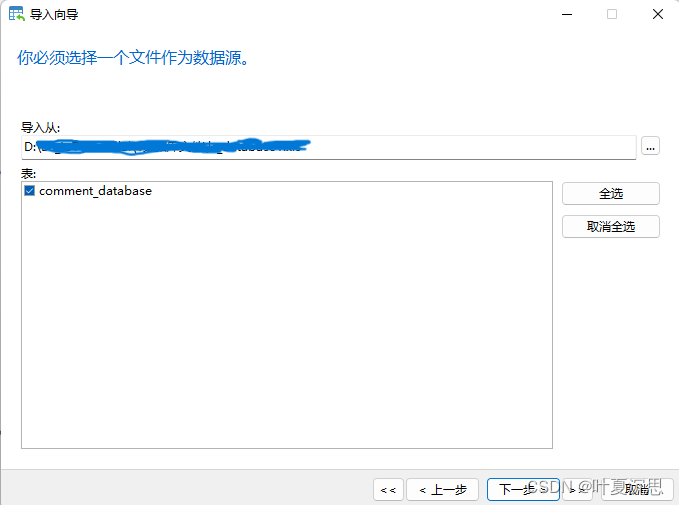

然后“下一步”，把你之前存放元器件信息的表格路径填到这个里面，它会自动识别excel里面的sheet，需要选择你自己需要的sheet.。

一路疯狂Next后，到了这个界面：可选的是追加，或者复制，可看后面注释。这次是我们第一次添加，原本是没有表的，所以选哪个都没问题。如果是已经有了个表，就要考虑一下了。

再次next，到无next可用，出来了“开始”，点击“开始”。当绿进度条走完，出来关闭字样时，点“关闭”，这样，原来的excel存储的信息就导入到了MySQL数据库里了。

在Navicat里进行元器件信息的管理

到这里就可以看到数据库表格形式的元器件信息了

可以通过左下边这里的“+”号进行添加元器件信息的操作。

之后在表的最后面就会多出来一行

添加好信息后，别忘了点“√”进行保存。

这一部分的操作并不是我们想要在这里进行元器件添加的，只是演示有这个功能。

为连接Altium做准备

新建用户并赋权限

用Navicat，为数据库新建立一个用户，这个用户就是用来让Altium登录，进行上面的元器件信息添加删除修改的。

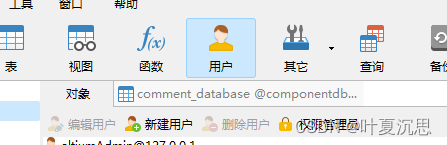

1、点击“用户”，再点击下面一点点的“新建用户”

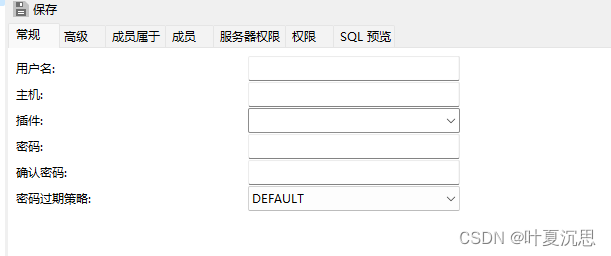

2、到了这个界面后填写用户信息

我新建了altiumAdmin，因为是本机内部连接，所以填127.0.0.1。密码自己设置，但是要记住，一会儿还要多次用到。

3、为新的用户设置权限
在“服务器权限”我的是全部勾选

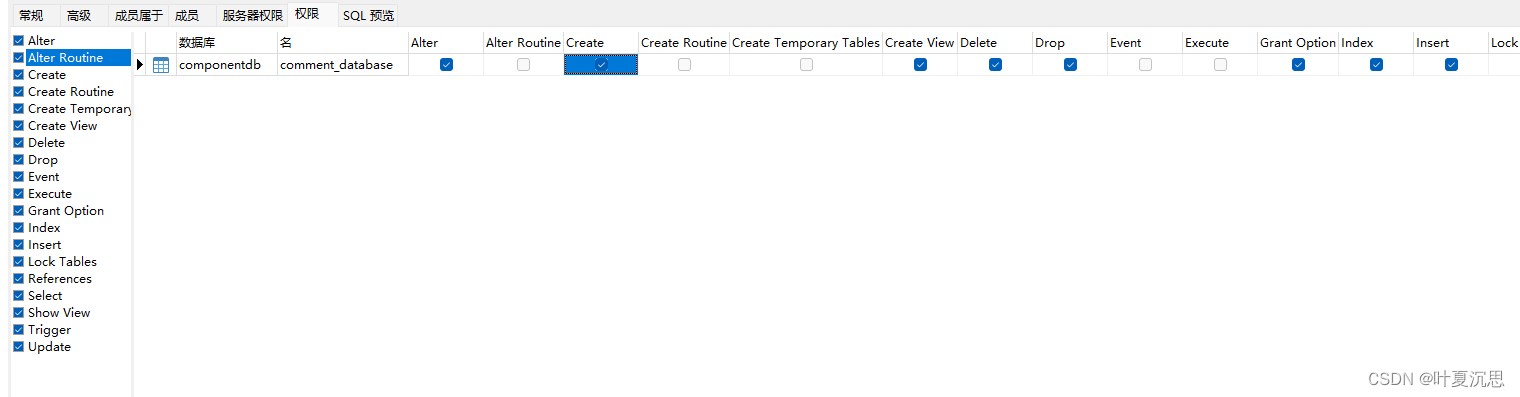

在“权限”页面也是全部勾选。

你们可以根据自己需要勾选部分或者全部。
4、最后别忘了点保存。

连接数据库和AD

用ODBC选择数据源添加用户

如果按照上面的安装步骤安装了Connector/ODBC，那么在win11搜索那里搜odbc会有“ODBC数据源”的软件，那么打开它。

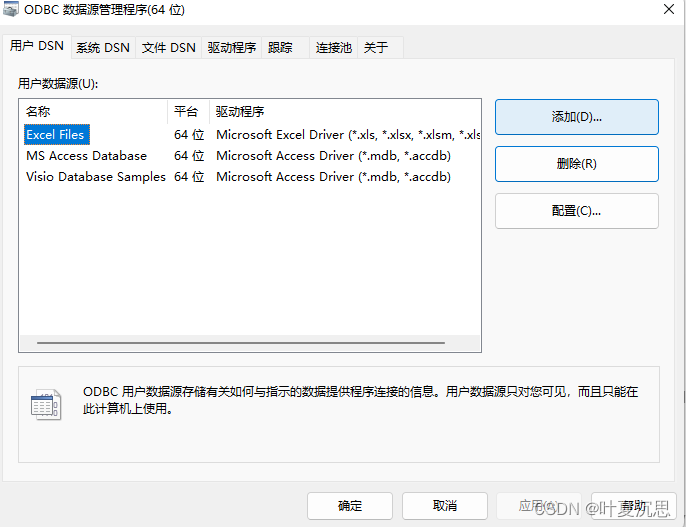

点击“添加”

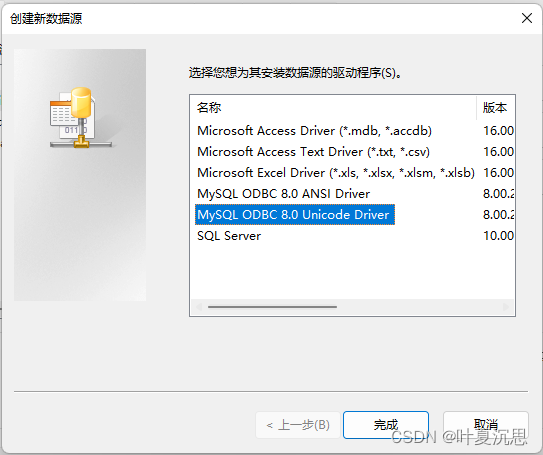

选择“MySQL ODBC 8.0 Unicode Driver”，然后点“完成”。

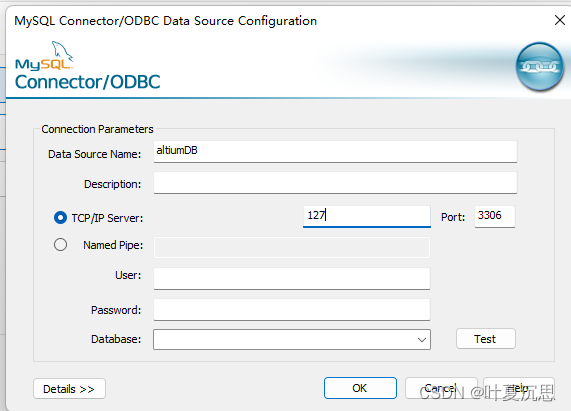

填写之前为AD建立的用户信息。

数据源名称自己定义，这个会在AD软件里用到。
TCP/IP server 写本机回环地址，是访问本地的数据库。（接下来做个访问远程数据库的教程吧，看看这里填什么）

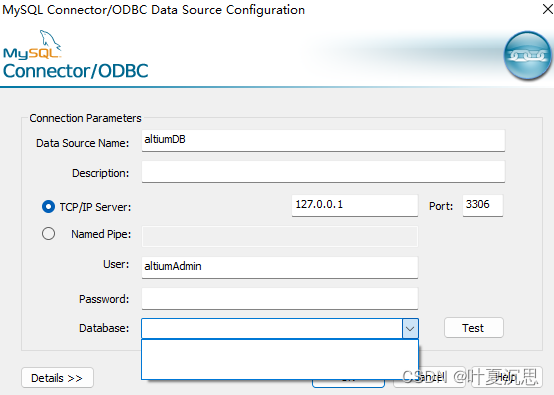

“Usr”要填之前为AD新建的那个用户名，Password也是。如果没有填密码，在Database下拉框里是没有东西的。

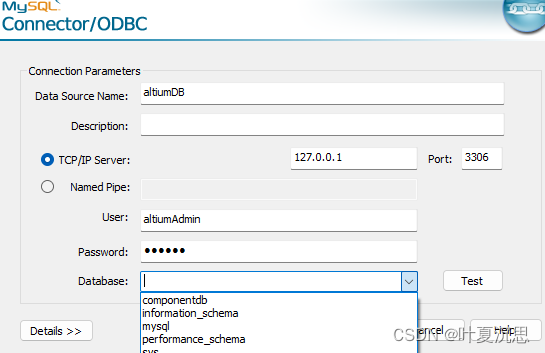

填写好之前设置的密码后，下拉框就有数据内容了。选择之前建好的“componentdb”，可以点击“Test”。

到这里就可以点“OK”、“确定”了。

在数据源配置的主页面就看到了刚刚添加的数据库了。

终于到AD的操作了

新建数据库文件

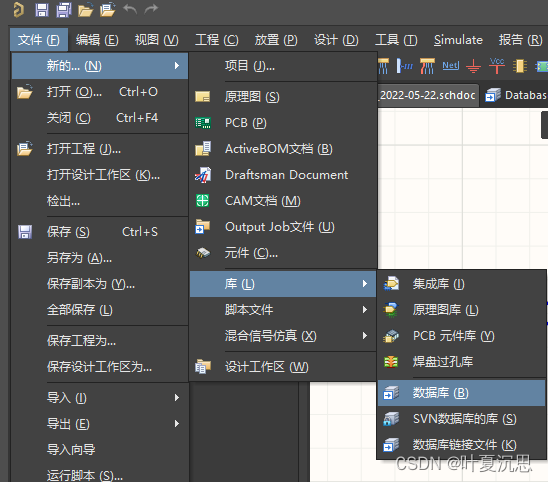

在AD里新建数据库文件。

界面是这样的。

选择第二行“应用连接字符串”，再点后面的“构建”。

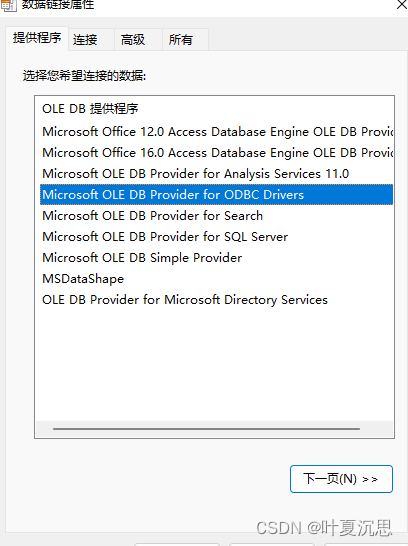

在弹出来的对话框里选择“Microsoft OLE DB Provider for ODBC Driver”，然后点下一页。
,

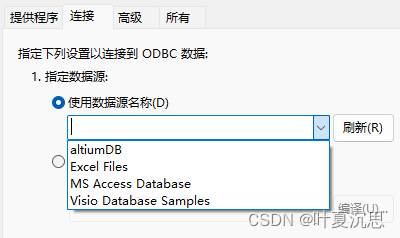

选择刚刚在“ODBC数据源”里命名的那个数据库：“altiumDB”，如果没有的话，点“刷新”然后再选。

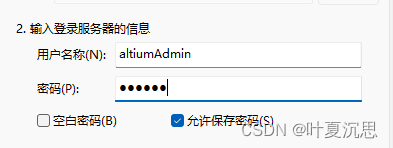

填写用Navicat新建的那个用户名和密码，勾选允许保存密码。如果没填密码，或没勾选，接下来几个步骤可能也操作通过，但是AD的数据库文件跟元器件数据库可能连接不了，在AD的“Component”里面无法搜到器件。

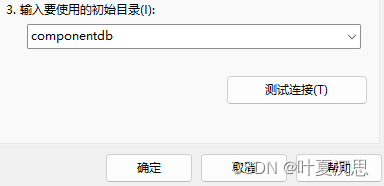

选择数据库里面存放元器件信息的数据库。

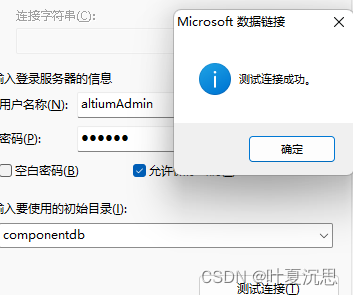

可以点测试连接，点确定，再点确定，回到了AD数据库的页面了。

可以看到生成了应用连接字符串。

如果有心急的朋友，就点了“Contected”,这个时候会报错，中间还有个步骤，点“高级”，把“[”“]”变成键盘上数字1左边的“·”，然后点确定。这个字符要根据数据库类型来选择。

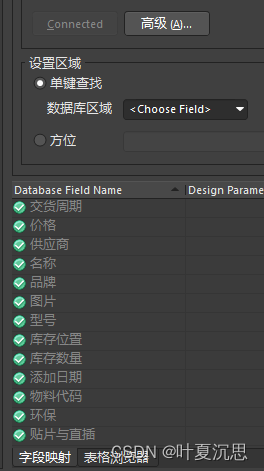

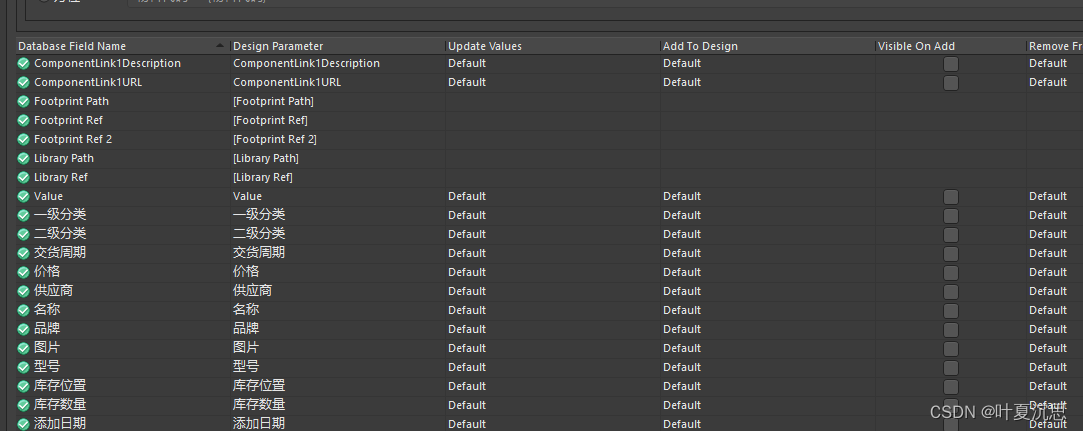

接下来就见证奇迹的时候了，可以看到在字段映射里已经出来了数据库表格中的条目了。但是右侧还是空的。

别急，我们选择“单键查找”，选择“物料代码”，在“字段映射”里右侧立即出来的内容。

“Database Field Name”顾名思义，就是数据库里的条目名称。如果跟AD的条目名称建立联系呢？
就是与“Design Parameter”这两列。数据库里的条目名称如果跟AD自带的条目名称一样，它就自动识别，放在了同一行，比如Library Ref是AD默认名称，“Design Parameter”就是Library Ref，并且加了[]”标识。其他没有的，就复制到“Design Parameter”。
其他列就默认了，其中，“Visible On Add”可以根据需要勾选。这个勾选的内容就会显示在原理图符号上。

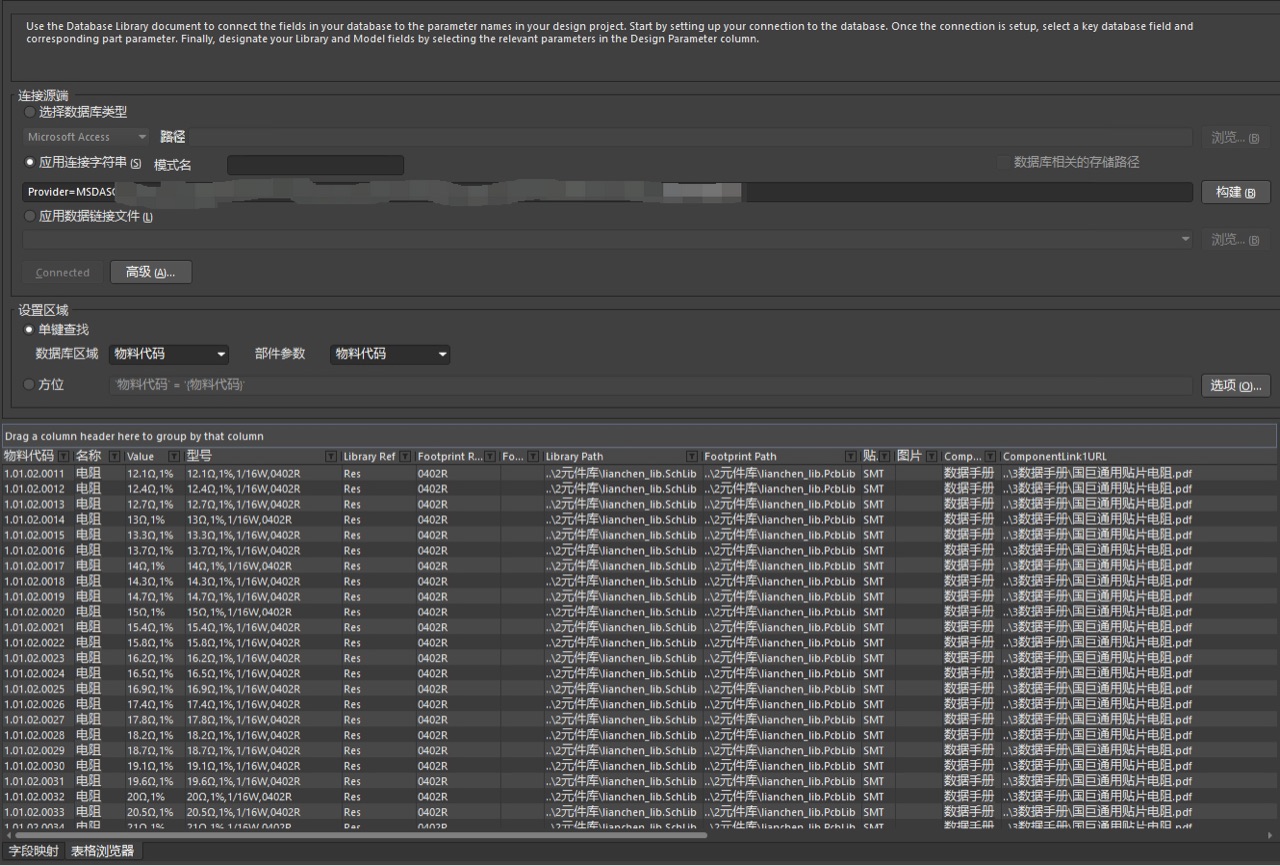

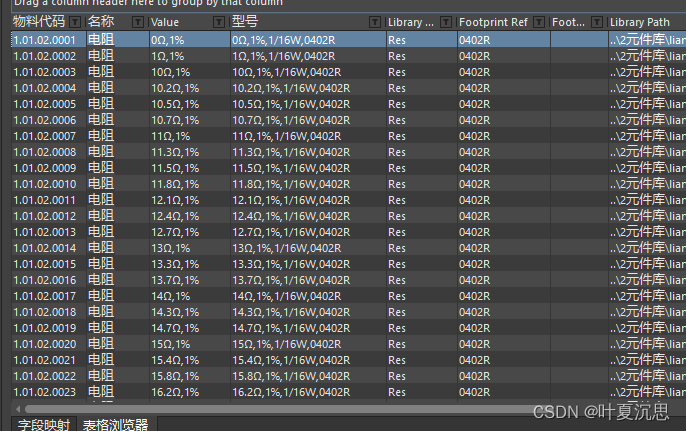

选择“表格浏览器”，可以看到数据库里的元器件信息了。

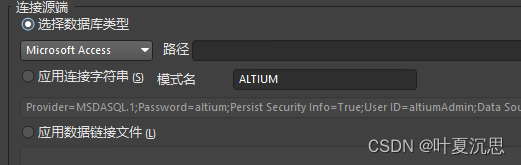

要添加新的元器件信息，先把上面的单选的圆点，选成第一个“选择数据库类型”，其他不要动。鼠标回到表格浏览器，右键，就有这些信息了。

这里就可以编辑新的元器件信息了。

总结

至此，AD和MySQL数据库的连接已经建立了，而且能够在AD的元器件数据库界面进行添加或删除元器件操作了。
下一步，准备讲一下数据库里的信息，如何与原理图符号和PCB封装建立联系的。
