vSphere介绍

新发布的VMware vSphere 7.0 引入了很多的新的特性，特别是对k8s的支持

vSphere(vSphere Lifecycle Manager)
- 借助ADFS实施联合身份验证：保护访问和客户管理的安全
- vSphere Trust Authority：对敏感工作负载进行远程认证
- Dynamic DirectPath IO：支持vGPU 和DirectPath I/O 初始虚拟机布置
- DRS：经过重新设计，DRS采用更加以工作负载为中心的方法，它可以平衡分配资源给vSphere集群中的工作负载
- vMotion：凭借最近的增强功能，无论虚拟机的大小如何，vMotion逻辑都能提供无中断操作，这对大型工作负载和关键应用负载特别有用
vSphere 7.0 with Kubernetes
- VMware Cloud Foundation Service：由两个服务系列组成 - Tanzu Runtime Service 和Hybrid Infrastructure Service，这些服务有 vSphere 7.0 with kubernetes 中的创新技术提供，通过Kubernetes API提供自助式体验
- Tanzu Runtime Service：使开发人员可以使用标准的Kubernetes发行版自由地构建应用
- Hybrid Infrastructure Service：使开发人员可以调配并计算资源、存储资源和网络资源等基础架构
- Tanzu Kubernetes Grid服务：Tanzu Kubernetes Grid 服务使开发人员可以管理一致、合规且符合标准的Kubernetes集群
- vSphere Pod服务：vSphere Pod 服务使开发人员可以直接在Hypervisor上运行容器，以提供安全性、性能和可管理性
- 存储服务：卷服务使开发人员可以管理永久磁盘，以与容器、Kubernetes和虚拟机配置使用
- 网络服务：网络服务使开发人员可以管理虚拟路由器、负载平衡器和防火墙规则
- 镜像仓库服务：镜像仓库服务使开发人员可以存储、管理以及保护Docker镜像和OCI镜像

部署ESXi 7 系统

部署ESXi 7硬件条件

目前世面上主流服务器的CPU、内存、硬盘、网卡等均支持VMware ESXi 7.0安装，需要注意的是使用兼任机可能会出现无法安装的情况，VMware官方推荐硬盘标准如下：

处理器
需要说明的是ESXi 7.0 对CPU提出了新的要求，与ESXi6.7所支持的处理器相比较，ESXi7.0 不再支持Inter系统6，型号2C(Westmere-EP)或2F(Westmere-EX)之类的CPU，部署过程中可能会出现紫屏情况，推荐使用Inter E5 V3\V4版本系列部署ESXi 7.0系统
内存
ESXi 7.0 要求物理服务器至少具有8GB以上内存，由于虚拟机使用内存越来越多，生产环境至少推荐128GB以上，这样才能满足虚拟机的正常运行
网卡
ESXi 7.0 要求物理服务器至少具有2个千兆以上的网卡，对于使用Virtual SAN软件定义存储的环境推荐万兆以上的网卡
存储适配器
SCSI适配器、光纤通道适配器、聚合的网络适配器、iSCSI适配器或内部RAID控制器
硬盘
ESXi 7.0支持主流的SATA、SAS、SSD硬盘安装，同时也支持SD卡、U盘等非硬盘介质安装，需要说明的是使用USB和SD设备容易对I/O产生影响，安装程序不会在这些设备上创建暂存分区

VMware Workstation 安装部署 vSphere ESXI 7.0

参考：https://blog.csdn.net/qiaohewei/article/details/107748938?utm_source=app&app_version=4.17.0

在这里插入图片描述

系统加载安装文件，等待进度条完成
在这里插入图片描述

加载VM kerne文件，此屏幕会显示设备的CPU和内存配置信息
在这里插入图片描述

文件加载完成后会出现欢迎语，按Enter开始安装VMware ESXi 7.0
在这里插入图片描述

系统出现安装许可信息界面，选择F11接受"Accept and Continue"，接受许可协议，进入下一步安装
在这里插入图片描述

提示选择安装VMware ESXi 使用的存储，ESXi支持U盘以及SD卡安装，如系统中存在多块存储设备，选择需要安装系统的磁盘
在这里插入图片描述

提示选择键盘类型，默认"US Default"，按【Enter】继续
在这里插入图片描述

配置管理员密码（默认用户为root）

密码要求：
1. 默认情况下,密码长度大于7且小于40个字符
2. 密码必须包含至少三个字符类的字符(大写字符,小写字符,数字,特殊字符)
3. 具有三个字符类字符的密码必须至少七个字符长
4. 具有所有四个字符类别的字符的密码必须至少七个字符长
5. 密码开头的大写字符不会计入所使用的字符类数量
6. 以密码结尾的数字不会计入所使用的字符类数量

在这里插入图片描述

此页面会显示已经选择的磁盘信息，确认无误后，按【F11】进行系统安装
在这里插入图片描述

读取进度条
在这里插入图片描述

系统安装完成，保持第一项默认并按【Enter】重启设备
在这里插入图片描述

重启完成后，进入VMware ESXi 7.0 控制台屏幕也可以保持使用DHCP分配网络
在这里插入图片描述

按F2输入root用户密码进入系统配置页
在这里插入图片描述

选择"Configure Management Network"选项，配置管理网络在这里插入图片描述

配置管理接口IP地址，请选择IPv4 Configuration，IPV4配置选项
在这里插入图片描述

选择"set static IPV4 address and network conf iguration"设置静态IPV4地址和网络配置，配置完成后按【Enter】
在这里插入图片描述

配置完成后，按ESC退出网络配置，按Y保存配置并重启网络
在这里插入图片描述

完成 ESXI IP配置后可以在VMware ESXi 7.0 控制台屏幕看到所配置的网络信息
在这里插入图片描述 Alt+F2 / Alt+F1 切换图形化或字符界面

根据控制台屏幕显示的管理地址使用浏览器访问即可管理ESXI
在这里插入图片描述

vSphere ESXI 7.0注册

在这里插入图片描述

秘钥生成器VMware-all-7.0-keygen：https://pan.baidu.com/s/1WCq0-klsQhSywOKfIyqvnQ 提取码：o3sj

部署vCenter Server 7

参考：https://www.bianchengquan.com/article/161226.html
vCenter Server是VMware vSphere虚拟化架构中的核心管理工具，充当ESXi主机及虚拟机中心管理点的服务，利用vCenter Server，可以集中管理多ESXi主机及其虚拟机，安装、配置和管理vCenter Server 不当可能会导致管理效率降低，或者致使EXSi主机和虚拟机停用。利用vCenter Server，可以同时池化和管理多台主机的资源
在基础架构中，可以在ESXi主机上部署vCenter Server Appliance (简称VCSA)。VCSA是预配置的基于Linux的虚拟机，已针对运行vCenter Server和vCenter Server组件进行了优化。VCSA提供多个高级功能，如vMotion、DRS、Fault Tolerance

在这里插入图片描述

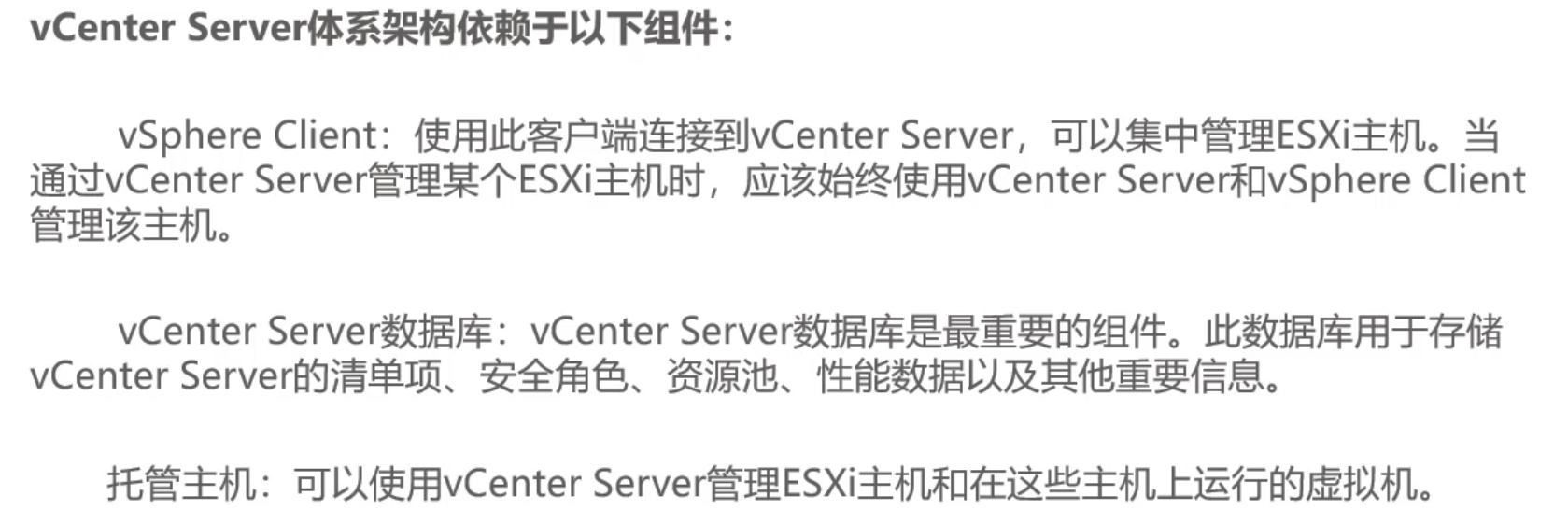

vCenter Server 体系架构

在这里插入图片描述

vCenter Server 服务

在这里插入图片描述

增强型链接模式

在这里插入图片描述

vCenter Server 7.0 可扩展性

指标	支持数量
每个vCenter Server支持的主机数	2500
每个vCenter Server支持的启动虚拟机	40000
每个vCenter Server支持的注册虚拟机	45000
每个集群支持主机数	64
每个集群支持的虚拟机数	8000

部署vCenter Server 7.0准备工作

vCenter Server 7.0 不再发布基于Windows版本，仅发布Linux版本，整体来说，其部署难度非常小
- 检查是否从正规渠道下载安装文件
- 关于DNS服务器问题
  - 生产环境推荐使用DNS服务器，如果环境没有DNS服务器，可以通过修改hosts文件实现域名解析，在部署过程中直接使用IP地址即可，但会有提示

VMware Workstation 安装部署部署VCSA7

将iso光盘镜像解压
在这里插入图片描述

导入虚拟机
在这里插入图片描述

选择目录\VMware-VCSA-all-7.0.0-16189094\vcsa下
在这里插入图片描述

用户许可协议，勾选"我接受许可协议条款"
在这里插入图片描述

在这里插入图片描述

部署选项，选择"Tiny vCenter Server with Embedded PSC"项，这是部署vCenter Server 7.0的最低配置
在这里插入图片描述

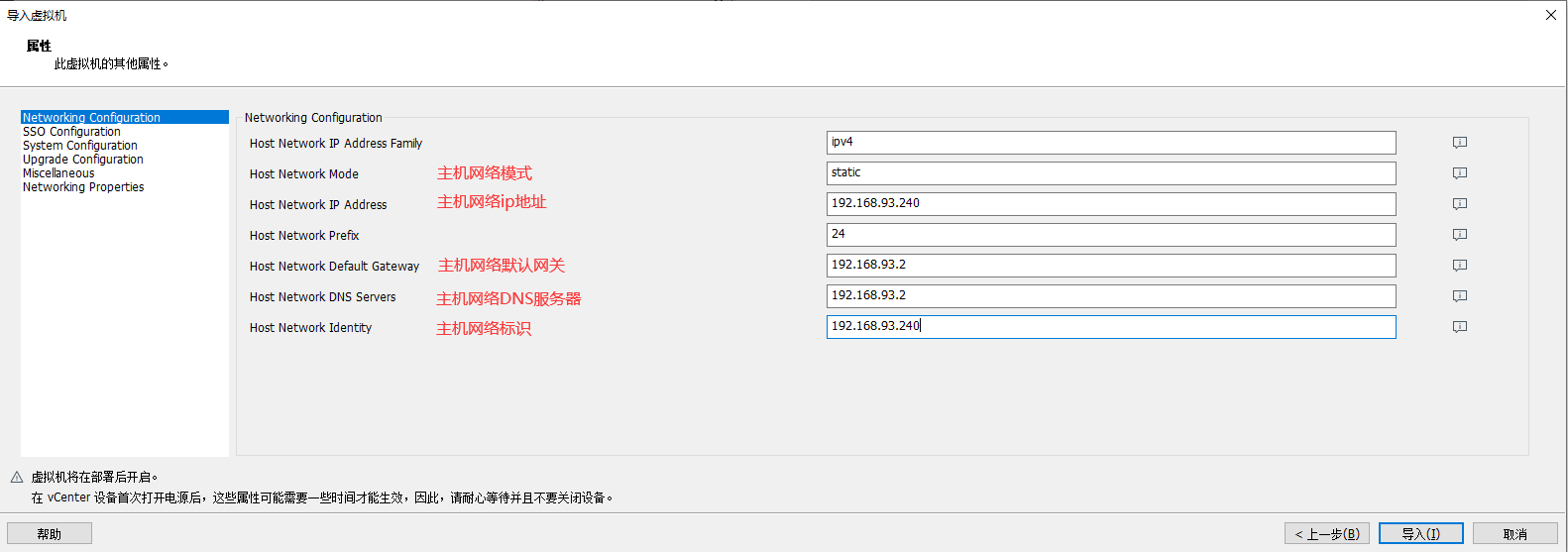

配置此虚拟机的其他属性选择"Networking Configuration"设置项：

在"Host Network IP Address Family"文本框中输入IP地址类型为ipv4
在"Host Network Mode"文本框中输入static
在"Host Network IP Address"输入当前要部署的vCenter Server的IP地址，当前为192.168.93.240
在"Host Network Prefix"输入子网掩码位数，在此为24(表示255.255.255.0）
在"Host Network Default Gateway"中输入网关，当前为192.168.93.2
在"Host Network DNS Servers"文本框中输入DNS名称为192.168.93.2
在"Host Network Identtity"输入192.168.93.240

在这里插入图片描述

点击"SSO Configuration"选项卡，设置SSO账号，默认为administrator@vsphere.local，密码在此需要设置复杂密码(大小写字母、数字、非数字字符、长度超过6位)
在这里插入图片描述

点击"System Configuration"选项卡，设置root账号密码
在这里插入图片描述

点击"导入"开始导入虚拟机模板
在这里插入图片描述

导入虚拟机完成之后，vcsa虚拟机自动启动，修改虚拟机配置，将网卡从默认的"桥接"改为"NAT"
在这里插入图片描述

继续等待即可，不要输入任何字符(长期卡住时，可以回车操作一下)图片会反复出现，最后不动了，表示vCenter第一步已经完成
在这里插入图片描述

在这里插入图片描述

点击F2，进行登录
在这里插入图片描述

开启SSH状态
在这里插入图片描述

xshell 登录VCSA管理地址，进入VCSA服务器，执行vi /etc/hosts文件，添加192.168.93.240 localhost

[C:\~]$ ssh root@192.168.93.240
Connecting to 192.168.93.240:22...
Connection established.
To escape to local shell, press 'Ctrl+Alt+]'.

VMware vCenter Server Appliance 7.0.0.10300


WARNING! The remote SSH server rejected X11 forwarding request.
Connected to service

    * List APIs: "help api list"
    * List Plugins: "help pi list"
    * Launch BASH: "shell"

Command> shell
Shell access is granted to root
root@localhost [ ~ ]# vi /etc/hosts
root@localhost [ ~ ]# cat !$
cat /etc/hosts
# Begin /etc/hosts (network card version)

127.0.0.1   localhost.localdomain
127.0.0.1   localhost
192.168.93.240 localhost
# End /etc/hosts (network card version)
root@localhost [ ~ ]#
