配置H3C镜像（端口镜像配置命令）

1.1.1 display mirroring-group

display mirroring-group命令用来显示镜像组的信息

【命令】

display mirroring-group { group-id | all | local | remote-destination | remote-source }

【视图】

任意视图

【缺省用户角色】

network-admin

network-operator

【参数】

group-id：显示镜像组的信息，取值范围为1～7。

all：显示所有镜像组的信息。

local：显示本地镜像组的信息。

remote-destination：显示远程目的镜像组的信息。

remote-source：显示远程源镜像组的信息。

【使用指导】

显示信息的显示顺序按照镜像组的编号顺序排列，显示内容包括镜像组的类型、状态和构成等信息。

【举例】

# 显示所有镜像组的信息。

<Sysname> display mirroring-group all

Mirroring group 1:

    Type: Local

    Status: Active

    Mirroring port:

        Ten-GigabitEthernet1/0/1  Inbound

    Monitor port: Ten-GigabitEthernet1/0/2

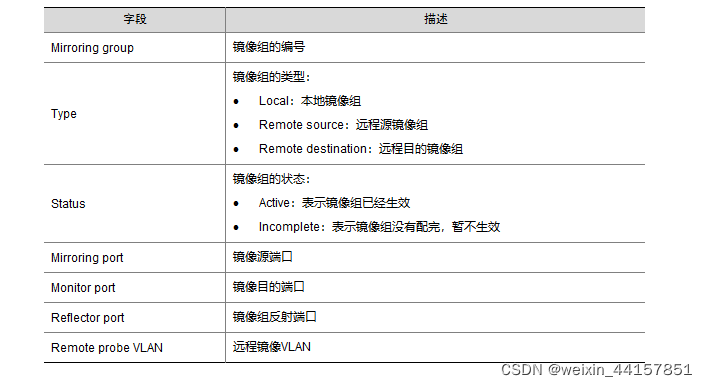

在这里插入图片描述

1.1.2 mirroring-group

mirroring-group命令用来创建镜像组。

mirroring-group命令用来创建镜像组
undo mirroring-group命令用来删除镜像组。

【命令】

mirroring-group group-id { local | remote-destination | remote-source }

undo mirroring-group { group-id | all | local | remote-destination | remote-source }

【缺省情况】

未创建镜像组。

【视图】

系统视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，取值范围为1～7。

local：表示本地镜像组。

remote-destination：表示远程目的镜像组。

remote-source：表示远程源镜像组。

all：表示所有镜像组。

【举例】

# 创建本地镜像组1。

<Sysname> system-view

[Sysname] mirroring-group 1 local

1.1.3 mirroring-group mirroring-port (interface view)

mirroring-group mirroring-port (interface view)

mirroring-group mirroring-port命令用来配置端口为镜像组的源端口。

undo mirroring-group mirroring-port命令用来恢复缺省情况。

【命令】

mirroring-group group-id mirroring-port { both | inbound | outbound }

undo mirroring-group group-id mirroring-port

【缺省情况】

未配置端口为镜像组的源端口。

【视图】

接口视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

both：表示对端口收发的报文都进行镜像。

inbound：表示仅对端口收到的报文进行镜像。

outbound：表示仅对端口发出的报文进行镜像。

【使用指导】

只能为本地镜像组或远程源镜像组配置源端口，不能为远程目的镜像组配置源端口。

设备不支持将二层聚合接口和三层聚合接口配置为镜像源端口。若有需要，可将二层聚合接口和三层聚合接口的成员端口配置为镜像源端口。

请不要将源端口加入到远程镜像VLAN中，否则会影响镜像功能的正常使用。

一个源端口无论单向还是双向，都只能加入一个镜像组。如果同一源端口加入多个镜像组，仅最后配置的镜像组生效。

源端口不能再被用作本镜像组或其他镜像组的反射端口、出端口或目的端口。

【举例】

# 创建本地镜像组1，配置其源端口为Ten-GigabitEthernet1/0/1，并对该端口收发的报文都进行镜像。

<Sysname> system-view

[Sysname] mirroring-group 1 local

[Sysname] interface ten-gigabitethernet 1/0/1

[Sysname-Ten-GigabitEthernet1/0/1] mirroring-group 1 mirroring-port both

# 创建远程源镜像组2，配置其源端口为Ten-GigabitEthernet1/0/2，并对该端口收发的报文都进行镜像。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-source

[Sysname] interface ten-gigabitethernet 1/0/2

[Sysname-Ten-GigabitEthernet1/0/2] mirroring-group 2 mirroring-port both

1.1.4 mirroring-group mirroring-port (system view)

mirroring-group mirroring-port命令用来为镜像组配置源端口。

mirroring-group mirroring-port命令用来为镜像组配置源端口。

undo mirroring-group mirroring-port命令用来取消镜像组的源端口配置。

【命令】

mirroring-group group-id mirroring-port interface-list { both | inbound | outbound }

undo mirroring-group group-id mirroring-port interface-list

【缺省情况】

未为镜像组配置源端口。

【视图】

系统视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

interface-list：源端口列表，表示一个或多个源端口。表示方式为interface-list = { interface-type interface-number [ to interface-type interface-number ] }&<1-8>。其中，interface-type interface-number为端口类型和端口编号。&<1-8>表示前面的参数最多可以输入8次。当使用to参数配置端口范围时，起始端口和终止端口必须是相同slot上相同类型的端口，且终止端口的端口编号必须大于等于起始端口的端口编号。

both：表示对端口收发的报文都进行镜像。

inbound：表示仅对端口收到的报文进行镜像。

outbound：表示仅对端口发出的报文进行镜像。

【使用指导】

只能为本地镜像组或远程源镜像组配置源端口，不能为远程目的镜像组配置源端口。

设备不支持将二层聚合接口和三层聚合接口配置为镜像源端口。若有需要，可将二层聚合接口和三层聚合接口的成员端口配置为镜像源端口。

请不要将源端口加入到远程镜像VLAN中，否则会影响镜像功能的正常使用。

一个源端口无论单向还是双向，都只能加入一个镜像组。如果同一源端口加入多个镜像组，仅最后配置的镜像组生效。

源端口不能再被用作本镜像组或其他镜像组的反射端口、出端口或目的端口。

【举例】

# 创建本地镜像组1，配置其源端口为Ten-GigabitEthernet1/0/1，并对该端口收发的报文都进行镜像。

<Sysname> system-view

[Sysname] mirroring-group 1 local

[Sysname] mirroring-group 1 mirroring-port ten-gigabitethernet 1/0/1 both

# 创建远程源镜像组2，配置其源端口为Ten-GigabitEthernet1/0/2，并对该端口收发的报文都进行镜像。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-source

[Sysname] mirroring-group 2 mirroring-port ten-gigabitethernet 1/0/2 both

1.1.5 mirroring-group monitor-egress

mirroring-group monitor-egress命令用来为远程源镜像组配置出端口

mirroring-group monitor-egress命令用来为远程源镜像组配置出端口。

undo mirroring-group monitor-egress命令用来恢复缺省情况。

【命令】

在系统视图下：

mirroring-group group-id monitor-egress interface-type interface-number

undo mirroring-group group-id monitor-egress interface-type interface-number

在接口视图下：

mirroring-group group-id monitor-egress

undo mirroring-group group-id monitor-egress

【缺省情况】

未为远程源镜像组配置出端口。

【视图】

系统视图

接口视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

interface-type interface-number：表示出端口。其中，interface-type interface-number为端口类型和端口编号。

【使用指导】

只能为远程源镜像组配置出端口，不能为本地镜像组和远程目的镜像组配置出端口。

不能在出端口上配置下列功能：生成树协议、802.1X、IGMP Snooping、静态ARP和MAC地址学习，否则会影响镜像功能的正常使用。

出端口不能是现有镜像组的成员端口。

出端口不能是聚合组的成员端口。

【举例】

# 创建远程源镜像组1，并在系统视图下配置其出端口为Ten-GigabitEthernet1/0/1。

<Sysname> system-view

[Sysname] mirroring-group 1 remote-source

[Sysname] mirroring-group 1 monitor-egress ten-gigabitethernet 1/0/1

# 创建远程源镜像组2，并在接口视图下配置其出端口为Ten-GigabitEthernet1/0/2。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-source

[Sysname] interface ten-gigabitethernet 1/0/2

[Sysname-Ten-GigabitEthernet1/0/2] mirroring-group 2 monitor-egress

1.1.6 mirroring-group monitor-port (interface view)

mirroring-group monitor-port命令用来配置端口为镜像组的目的端口

mirroring-group monitor-port命令用来配置端口为镜像组的目的端口。

undo mirroring-group monitor-port命令用来恢复缺省情况。

【命令】

mirroring-group group-id monitor-port [ destination-ip destination-ip-address source-ip source-ip-address [ dscp dscp-value | vlan vlan-id | vrf-instance vrf-name ] *

undo mirroring-group group-id monitor-port

【缺省情况】

未配置端口为镜像组的目的端口。

【视图】

接口视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

destination-ip destination-ip-address：镜像报文封装的目的IP地址，destination-ip-address表示封装的目的IP地址。

source-ip source-ip-address：镜像报文封装的源IP地址，source-ip-address表示封装的源IP地址。

dscp dscp-value：镜像报文封装的DSCP优先级，dscp-value表示封装的DSCP优先级，取值范围为0～63，也可以是关键字，如表1-2所示。如果未指定本参数，DSCP优先级的缺省值为0。
vlan vlan-id：镜像报文所属的VLAN，vlan-id表示镜像报文所属VLAN的编号，取值范围为1～4094。

vrf-instance vrf-instance-name：表示流镜像到接口时，镜像报文由该VPN实例对应出接口的路由信息指导转发。vrf-instance-name表示VPN实例名称，为1～31个字符的字符串，区分大小写。

【使用指导】

只能为本地镜像组或远程目的镜像组配置目的端口，不能为远程源镜像组配置目的端口。

只能在配置封装参数方式ERSPAN的场景下，为本地镜像组配置目的端口时配置镜像报文的封装参数，设备将根据指定的封装参数将镜像报文封装为协议号是0x88BE的GRE报文。

请不要在目的端口上使能生成树协议，否则会影响镜像功能的正常使用。

设备不支持将二层聚合接口和三层聚合接口配置为镜像的目的端口。

从目的端口发出的报文包括镜像报文和其他端口正常转发来的报文。为了保证数据监测设备只对镜像报文进行分析，请将目的端口只用于端口镜像，不作其他用途。

目的端口不能是现有镜像组的成员端口。

目的端口不能是聚合组的成员端口。

【举例】

# 创建本地镜像组1，并配置其目的端口为Ten-GigabitEthernet1/0/1。

<Sysname> system-view

[Sysname] mirroring-group 1 local

[Sysname] interface ten-gigabitethernet 1/0/1

[Sysname-Ten-GigabitEthernet1/0/1] mirroring-group 1 monitor-port

# 创建远程目的镜像组2，并配置其目的端口为Ten-GigabitEthernet1/0/2。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-destination

[Sysname] interface ten-gigabitethernet 1/0/2

[Sysname-Ten-GigabitEthernet1/0/2] mirroring-group 2 monitor-port

# 创建本地镜像组3，配置其目的端口为Ten-GigabitEthernet1/0/1，并指定镜像报文封装的目的IP地址为1.1.1.1，源IP地址为3.3.3.3，DSCP优先级为1，所属VLAN为1，所属VPN实例名称为122。

<Sysname> system-view

[Sysname] mirroring-group 3 local

[Sysname] interface ten-gigabitethernet 1/0/1

[Sysname-Ten-GigabitEthernet1/0/1] mirroring-group 3 monitor-port destination-ip 1.1.1.1 source-ip 3.3.3.3 dscp 1 vlan 1 vrf-instance 122

1.1.7 mirroring-group monitor-port (system view)

mirroring-group monitor-port命令用来为镜像组配置目的端口

mirroring-group monitor-port命令用来为镜像组配置目的端口。

undo mirroring-group monitor-port命令用来取消镜像组的目的端口配置。

【命令】

mirroring-group group-id monitor-port interface-type interface-number [ destination-ip destination-ip-address source-ip source-ip-address [ dscp dscp-value | vlan vlan-id | vrf-instance vrf-name ] *

undo mirroring-group group-id monitor-port interface-type interface-number

【缺省情况】

未为镜像组配置目的端口。

【视图】

系统视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

interface-type interface-number：表示目的端口。其中，interface-type interface-number为端口类型和端口编号。

destination-ip destination-ip-address：镜像报文封装的目的IP地址，destination-ip-address表示封装的目的IP地址。

source-ip source-ip-address：镜像报文封装的源IP地址，source-ip-address表示封装的源IP地址。

dscp dscp-value：镜像报文封装的DSCP优先级，dscp-value表示封装的DSCP优先级，取值范围为0～63，也可以是关键字，如表1-3所示。如果未指定本参数，DSCP优先级的缺省值为0。

vlan vlan-id：镜像报文所属的VLAN，vlan-id表示镜像报文所属VLAN的编号，取值范围为1～4094。

vrf-instance vrf-instance-name：表示流镜像到接口时，镜像报文由该VPN实例对应出接口的路由信息指导转发。vrf-instance-name表示VPN实例名称，为1～31个字符的字符串，区分大小写。

【使用指导】

只能为本地镜像组或远程目的镜像组配置目的端口，不能为远程源镜像组配置目的端口。

只能在配置封装参数方式ERSPAN的场景下，为本地镜像组配置目的端口时配置镜像报文的封装参数，设备将根据指定的封装参数将镜像报文封装为协议号是0x88BE的GRE报文。

不能在目的端口上使能生成树协议，否则会影响镜像功能的正常使用。

一个镜像组内只能配置一个目的端口。

设备不支持将二层聚合接口和三层聚合接口配置为镜像的目的端口。

从目的端口发出的报文包括镜像报文和其他端口正常转发来的报文。为了保证数据监测设备只对镜像报文进行分析，请将目的端口只用于端口镜像，不作其他用途。

目的端口不能是现有镜像组的成员端口。

目的端口不能是聚合组的成员端口。

【举例】

# 创建本地镜像组1，并配置其目的端口为Ten-GigabitEthernet1/0/1。

<Sysname> system-view

[Sysname] mirroring-group 1 local

[Sysname] mirroring-group 1 monitor-port ten-gigabitethernet 1/0/1

# 创建远程目的镜像组2，并配置其目的端口为Ten-GigabitEthernet1/0/2。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-destination

[Sysname] mirroring-group 2 monitor-port ten-gigabitethernet 1/0/2

# 创建本地镜像组3，并配置其目的端口为Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/3和Ten-GigabitEthernet1/0/5。

<Sysname> system-view

[Sysname] mirroring-group 3 local

[Sysname] mirroring-group 3 monitor-port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/3 ten-gigabitethernet 1/0/5

# 创建本地镜像组4，配置其目的端口为Ten-GigabitEthernet1/0/1，并指定其封装的目的IP地址为1.1.1.1，源IP地址为3.3.3.3，DSCP优先级为1，所属VLAN为1，所属VPN实例名称为122。

<Sysname> system-view

[Sysname] mirroring-group 4 local

[Sysname] mirroring-group 4 monitor-port ten-gigabitethernet 1/0/1 destination-ip 1.1.1.1 source-ip 3.3.3.3 dscp 1 vlan 1 vrf-instance 122

1.1.8 mirroring-group reflector-port

mirroring-group reflector-port命令用来为远程源镜像组配置反射端口

mirroring-group reflector-port命令用来为远程源镜像组配置反射端口。

undo mirroring-group reflector-port命令用来恢复缺省情况。

【命令】

在系统视图下：

mirroring-group group-id reflector-port interface-type interface-number

undo mirroring-group group-id reflector-port interface-type interface-number

在接口视图下：

mirroring-group group-id reflector-port

undo mirroring-group group-id reflector-port

【缺省情况】

未为远程源镜像组配置反射端口。

【视图】

系统视图

接口视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

interface-type interface-number：表示反射端口。其中，interface-type interface-number为端口类型和端口编号。

【使用指导】

注意

·          建议选择设备上未被使用的端口作为反射端口，并不要在该端口上连接网线，否则会影响镜像功能的正常使用。

·          在将端口配置为反射端口时，该端口上已存在的所有配置都将被清除；在配置为反射端口后，该端口上不能再配置其他业务。

·          当IRF端口只绑定了一个物理端口时，请勿将该物理端口配置为反射端口，以免IRF分裂。



只能为远程源镜像组配置反射端口，不能为本地镜像组和远程目的镜像组配置反射端口。

当端口已配置为反射端口后，不能再修改其双工模式、端口速率和MDI属性值，即这些属性只能取缺省值。

反射端口不能是聚合组的成员端口。

【举例】

# 创建远程源镜像组1，并在系统视图下配置其反射端口为Ten-GigabitEthernet1/0/1。

<Sysname> system-view

[Sysname] mirroring-group 1 remote-source

[Sysname] mirroring-group 1 reflector-port ten-gigabitethernet 1/0/1

This operation may delete all settings made on the interface. Continue? [Y/N]: y

# 创建远程源镜像组2，并在接口视图下配置其反射端口为Ten-GigabitEthernet1/0/2。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-source

[Sysname] interface ten-gigabitethernet 1/0/2

[Sysname-Ten-GigabitEthernet1/0/2] mirroring-group 2 reflector-port

This operation may delete all settings made on the interface. Continue? [Y/N]: y

1.1.9 mirroring-group remote-probe vlan

mirroring-group remote-probe vlan命令用来为镜像组配置远程镜像VLAN

mirroring-group remote-probe vlan命令用来为镜像组配置远程镜像VLAN。

undo mirroring-group remote-probe vlan命令用来恢复缺省情况。

【命令】

mirroring-group group-id remote-probe vlan vlan-id

undo mirroring-group group-id remote-probe vlan vlan-id

【缺省情况】

未为镜像组配置远程镜像VLAN。

【视图】

系统视图

【缺省用户角色】

network-admin

【参数】

group-id：表示镜像组的编号，该镜像组必须存在，取值范围为1～7。

vlan-id：表示远程镜像VLAN的编号。

【使用指导】

只能为远程源镜像组和远程目的镜像组配置远程镜像VLAN，不能为本地镜像组配置远程镜像VLAN。

当一个VLAN已被指定为远程镜像VLAN后，请不要将该VLAN再作其他用途。

源设备和目的设备上的远程镜像组必须使用相同的远程镜像VLAN。

只能将已存在的静态VLAN配置为远程镜像VLAN，且一个VLAN只能配置为一个镜像组的远程镜像VLAN。

当某VLAN被配置为远程镜像VLAN后，必须先删除远程镜像VLAN的配置才能删除该VLAN。

设备仅支持配置一个远程镜像VLAN。

【举例】

# 创建远程源镜像组1，并为其配置远程镜像VLAN为VLAN 10。

<Sysname> system-view

[Sysname] mirroring-group 1 remote-source

[Sysname] mirroring-group 1 remote-probe vlan 10

# 创建远程目的镜像组2，并为其配置远程镜像VLAN为VLAN 20。

<Sysname> system-view

[Sysname] mirroring-group 2 remote-destination

[Sysname] mirroring-group 2 remote-probe vlan 20

示例演示

将交换机1/0/1及1/0/2 映射到1/0/3端口

显示当前镜像组信息
<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]display mirroring-group all
[H3C]
[H3C]

创建镜像组并查看
[H3C]mirroring-group 1 local
[H3C]display mirroring-group all
Mirroring group 1:
    Type: Local
    Status: Incomplete
[H3C]

为镜像组配置源端口
[H3C] mirroring-group 1 mirroring-port ten-gigabitethernet 1/0/1 both
[H3C] mirroring-group 1 mirroring-port ten-gigabitethernet 1/0/2 both

为镜像组配置目的端口
[H3C]mirroring-group 1 monitor-port ten-gigabitethernet 1/0/3

查看镜像组信息
[H3C]display mirroring-group all
Mirroring group 1:
    Type: Local
    Status: Active
    Mirroring port:
        Ten-GigabitEthernet1/0/1  Both
        Ten-GigabitEthernet1/0/2  Both
    Monitor port: Ten-GigabitEthernet1/0/3
